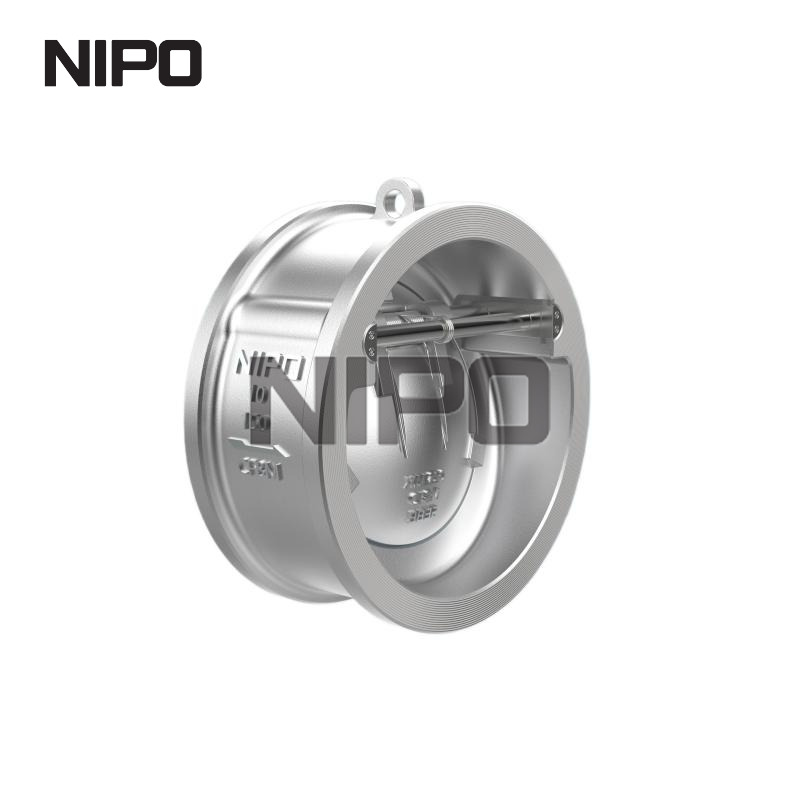

Бесфланцевый обратный клапан с наклонным диском, конструкция без фиксатора

Обзор продукта

Как ведущий производитель и надежный поставщик решений для управления промышленными потоками, мы представляем бесфланцевый обратный клапан с наклонным диском, отличающийся современной конструкцией без фиксаторов. Этот клапан, разработанный для критической инфраструктуры и требовательных трубопроводных сетей, обеспечивает бескомпромиссное предотвращение обратного потока и одновременно оптимизирует пространство для установки. Обращаясь напрямую к специализированному производителю, операторы объектов получают доступ к превосходным разработкам, в которых приоритет отдается безопасности, долговечности и эксплуатационной эффективности.

• Компактный корпус в форме пластины для упрощенной интеграции с конвейером.

• Инновационный корпус без фиксаторов, исключающий внешние пути утечек.

• Быстрый, не хлопающий механизм наклона диска для предотвращения ударов системы.

• Обширный выбор материалов для работы с высокоагрессивными средами.

Описание продукта

Обратный клапан с наклонным диском — это высокотехнологичный тип обратного клапана, в котором используется тщательно сбалансированный шарнирный диск, позволяющий пропускать жидкость в одном направлении и мгновенно предотвращающий обратный поток в противоположном направлении. Когда динамика жидкости меняется, прецизионный диск плавно наклоняется, закрывая клапан. Это действие сопровождается тонким, успокаивающим металлическим контактом, который означает абсолютную герметичность и позволяет эффективно и быстро контролировать поток без разрушительного удара гидравлического удара. Холодный, прочный корпус из сверхпрочной литой стали или нержавеющей стали отражает высочайшее мастерство промышленного уровня, специально выкованное, чтобы выдерживать огромное давление в трубопроводе и суровые условия окружающей среды.

Эти клапаны обычно используются в тех случаях, когда предотвращение обратного потока имеет решающее значение. Вы увидите, что они бесшумно защищают городские системы водоснабжения и канализации, нефте- и газопроводы высокого давления, а также агрессивные химические промышленные процессы. Гладкий, безупречный внешний вид конструкции без фиксаторов не только выглядит обтекаемым, но и физически устраняет потенциальные точки утечек, обеспечивая руководителям предприятий полное спокойствие. Они доступны в различных материалах премиум-класса, имеют точные размеры и надежные номинальные значения давления, что идеально подходит для различных требовательных применений, гарантируя, что каждая капля жидкости будет направлена ​​именно туда, куда ей нужно.

Технические характеристики продукта

Ключевые особенности и особенности

Для модернизации вашей трубопроводной инфраструктуры требуются компоненты, которые обеспечивают измеримые улучшения безопасности и эффективности. Наш обратный клапан с наклоняемым диском бесфланцевого типа тщательно разработан для решения распространенных проблем с контролем жидкости и предлагает идеальное сочетание механической прочности и гидродинамического совершенства. Интегрируя этот клапан в свои системы, вы активно сокращаете время простоев на техническое обслуживание и защищаете оборудование, расположенное ниже по потоку, от катастрофических сбоев.

• Компактная архитектура: сверхкомпактный межфланцевый профиль значительно уменьшает габаритную длину, экономя ценное пространство для установки и сводя к минимуму необходимость обширных модификаций трубопроводов.

• Снижение веса: по сравнению с традиционными фланцевыми поворотными обратными клапанами эта конструкция значительно снижает общий вес, уменьшая структурную нагрузку на опоры трубопровода и снижая транспортные расходы.

• Механика быстрого реагирования: точно расположенное посадочное место и оптимизированный центр тяжести позволяют диску реагировать на изменение направления потока за доли секунды.

• Удобство обслуживания: конструкция с меньшим количеством движущихся частей и износостойкими материалами премиум-класса гарантирует, что внутренние компоненты сохраняют работоспособность в течение миллионов циклов, не требуя постоянной смазки или регулировки.

• Универсальная ориентация: возможность установки как на горизонтальных, так и на вертикальных (восходящих) трубопроводах, что обеспечивает максимальную гибкость при реализации сложных инженерных схем.

Передовые технические характеристики и характеристики производительности

Структурное проектирование и безопасность (конструкция без фиксаторов)

При работе с системами высокого давления или токсичными средами внешняя утечка является критической проблемой для инженеров по закупкам и специалистов по безопасности объектов. Мы решаем эту проблему напрямую с помощью нашей усовершенствованной конструкции без фиксаторов. Полностью исключив проникновение шарнирного пальца в корпус клапана, мы устранили наиболее распространенный источник неорганизованных выбросов, встречающийся в стандартных обратных клапанах.

• Нулевые неорганизованные выбросы: прочный корпус без отверстий гарантирует, что опасные или ценные жидкости остаются строго внутри трубопровода.

• Противовыбросовая целостность: внутренний шарнирный механизм по своей сути является противовыбросовым, защищая персонал и окружающую среду во время неожиданных скачков давления.

• Соответствие экологическим требованиям: превосходит строгие экологические нормы, что делает его идеальным выбором для химической обработки и применения в летучих нефтегазовых отраслях.

Контроль жидкости и защита от гидроудара

Разрушительная сила гидравлического удара может привести к разрыву труб, разрушению дорогих насосов и вызвать катастрофические сбои в системе. Наш механизм наклонного диска специально разработан для нейтрализации этой угрозы. Диск поворачивается на смещенном шарнире, что означает более короткое расстояние перемещения от полностью открытого до полностью закрытого положения.

• Работа без захлопывания: благодаря высокопроизводительной пружине Inconel X-750 диск бесшумно закрывается до того, как обратный поток достигнет максимальной скорости.

• Поглощение кинетической энергии: специальная геометрия поглощает кинетические удары реверсивных жидкостей, защищая всю вашу инфраструктуру.

• Акустический комфорт: устраняет громкие, резкие металлические удары, характерные для традиционных поворотных обратных клапанов, способствуя созданию более безопасной и тихой промышленной рабочей среды.

Эффективность жидкости и эксплуатационные расходы

Для крупномасштабных инженерных проектов и объектов непрерывной эксплуатации потребление энергии является огромной статьей. Каждое падение давления на клапане заставляет насосы работать интенсивнее, потребляя больше электроэнергии. Наш пластинчатый клапан с наклонным диском имеет аэродинамический внутренний профиль.

• Низкая потеря напора: обтекаемый диск и путь потока создают минимальное сопротивление жидкости, поддерживая оптимальное давление в линии.

• Экономия энергии: снижение сопротивления потоку напрямую приводит к снижению энергопотребления ваших насосных станций в течение всего срока службы объекта.

• Экономия затрат на материалы: бесфланцевая конструкция требует меньшего количества болтов, гаек и прокладок во время установки, что снижает первоначальные затраты на приобретение и строительство.

Герметизирующие свойства и срок службы

Обратный клапан хорош настолько, насколько хорош его уплотнитель. Мы используем высокоточную коническую конструкцию седла, которая использует давление в трубопроводе, чтобы плотно прижать диск к седлу. Независимо от того, требуется ли вам седло «металл по металлу» для абразивных сред или мягкое седло для абсолютно герметичного закрытия, производительность останется безупречной.

• Гарантия нулевой утечки: точная притирка посадочных поверхностей обеспечивает плотный, непроницаемый барьер против обратного потока.

• Втулки, предотвращающие истирание: внутренние направляющие детали оснащены втулками из высококачественной нержавеющей стали SS316 или 12Cr18Ni9, что значительно снижает механическое трение.

• Увеличенный срок службы. Уменьшение механического износа означает, что клапан сохраняет целостность уплотнения в ходе бесчисленных циклов открытия-закрытия, сводя к минимуму дорогостоящие остановки системы.

Универсальность материалов и экстремальные условия

Промышленные процессы редко происходят в мягких условиях. От глубины замерзания при переработке криогенного сжиженного природного газа (СПГ) до обжигающего тепла в перегретых паропроводах — материалы должны работать без компромиссов. Как специализированный производитель, мы можем похвастаться надежной цепочкой поставок, способной обеспечить именно тот металлургический состав, который требуется вашему проекту.

• Криогенная готовность: низкотемпературные углеродистые стали (LCB, LCC) сохраняют структурную пластичность до -196℃, предотвращая хрупкие разрушения.

• Высокая термостойкость: высококачественные нержавеющие стали (CF8M) и специальные сплавы обеспечивают стабильность размеров и коррозионную стойкость при температурах до 550 ℃.

• Устойчивость к коррозии: варианты для высокоагрессивной кислотной или щелочной среды гарантируют, что внутренние механизмы не разрушатся с течением времени.

Международные стандарты и контроль качества

Доверие строится на проверке. Для транснациональных инжиниринговых компаний и глобальных отделов закупок соблюдение признанных международных стандартов не подлежит обсуждению. Каждый клапан, покидающий наше производственное предприятие, является свидетельством строгого контроля качества и точных инженерных допусков.

• Соответствие конструкции: Изготовлено строго в соответствии со стандартами API 594 и ASME B16.34, что обеспечивает идеальную точность размеров и структурную целостность.

• Глобальная взаимозаменяемость: стандартизированные габаритные размеры означают, что наши клапаны могут легко заменить существующую инфраструктуру без модификации труб.

• Безупречное тестирование: 100% гидростатические и пневматические испытания перед отправкой по стандартам API 598, гарантирующие полную надежность.

Почему выбирают нас

Выбор правильного партнера-производителя так же важен, как и выбор правильного клапана. Приобретая компоненты управления потоком непосредственно у нас, вы становитесь партнером предприятия, которое понимает высокие ставки в управлении промышленными жидкостями. Мы устраняем разрыв между первоклассным проектированием и экономически эффективными закупками.

• Преимущество прямого производителя: обход посредников и обеспечение высококонкурентных цен для крупномасштабных проектов без ущерба для качества.

• Возможности индивидуального проектирования: Наша собственная техническая команда может адаптировать размеры клапанов, материалы и натяжение пружин в соответствии с уникальными спецификациями проекта.

• Строгая отслеживаемость: каждый клапан поставляется с подробными отчетами об испытаниях материалов (MTR) и сертификационными документами, что обеспечивает полное соответствие требованиям аудита вашего проекта.

• Надежная глобальная логистика. У нас есть проверенный опыт безопасной и своевременной упаковки и доставки тяжелой промышленной арматуры на проектные площадки по всему миру.

Часто задаваемые вопросы (FAQ)

Чем конструкция без фиксаторов превосходит стандартные обратные клапаны?

Конструкция без фиксаторов исключает необходимость проникновения шарнирных штифтов во внешнюю стенку корпуса клапана. В стандартных клапанах эти места проникновения закрыты заглушками или прокладками, которые со временем могут разрушаться и вызывать опасные утечки (неорганизованные выбросы). Полностью удалив эти отверстия, клапан без фиксаторов обеспечивает прочную, непрерывную границу давления, что значительно повышает безопасность при работе с высоким давлением или в токсичных средах.

Как механизм наклонного диска предотвращает гидроудар?

Гидравлический удар возникает, когда жидкость резко меняет направление и захлопывает клапан, создавая огромную волну давления. Наклонный диск имеет точку поворота, расположенную немного выше центра клапана. В сочетании с отзывчивой пружиной из инконеля такая геометрия позволяет диску перемещаться на очень короткое расстояние и плавно закрываться непосредственно перед тем, как обратный поток достигнет максимальной скорости, тем самым поглощая удар и предотвращая ударный эффект.

Можно ли устанавливать этот пластинчатый клапан на вертикальных трубопроводах?

Да, наш обратный клапан с наклоняемым диском бесфланцевого типа очень универсален. Он исключительно хорошо работает в горизонтальных трубопроводах, а также может быть установлен в вертикальных трубопроводах при условии, что нормальный поток жидкости движется вверх. Внутренняя пружина обеспечивает надежное закрытие диска независимо от гравитационной ориентации.

В чем преимущество использования пружины Inconel X-750?

Стандартные пружины из нержавеющей стали могут потерять свое напряжение или подвергнуться коррозии при воздействии высоких температур или агрессивных химикатов. Inconel X-750 — это высокоэффективный никель-хромовый сплав, специально выбранный из-за его невероятной устойчивости к релаксации при высоких температурах (до 550 ℃) и его невосприимчивости к суровым химическим воздействиям, что гарантирует надежность характеристик клапана без удара в течение десятилетий.

Как мне определить правильный материал для моего конкретного применения?

Выбор материала во многом зависит от текучей среды, рабочей температуры и давления. Для стандартной воды и мягких химикатов углеродистая сталь (WCB) очень долговечна и экономична. Для криогенных применений, таких как СПГ, требуется низкотемпературная сталь (LCB/LCC) для предотвращения хрупкости. Для высококоррозионных сред или экстремально высоких температур оптимальным выбором является нержавеющая сталь (CF8/CF8M). Наша команда технических инженеров всегда готова помочь вам подобрать точные металлургические требования к параметрам вашей системы.
