Проходной клапан — это широко используемый запорно-регулирующий клапан в промышленных и гражданских трубопроводных системах. Его основной функцией является точный контроль «включения-выключения» и «регулирования расхода» сред (жидкостей, газов, пара), и он особенно подходит для сценариев, требующих точного контроля расхода или давления. Его структурная конструкция ориентирована на «однонаправленное уплотнение» и «регулировку» и широко используется в таких областях, как химическое машиностроение, нефть, ОВК, водоснабжение и канализация и т. д.
Конструкция запорного клапана определяет его уникальные эксплуатационные характеристики, принципиально отличающиеся от задвижек, шаровых кранов и других типов арматуры.
1. Он имеет функции резки и регулирования с высокой точностью регулирования.
2. Имеет высокое сопротивление потоку и высокое энергопотребление.
3. Требуется одностороннее уплотнение, при установке необходимо строго различать направление потока.
4. Ход открытия и закрытия короткий, операция удобна.
5. Обладает стабильными герметизирующими характеристиками и хорошей износостойкостью.
6. Он имеет разнообразные структурные формы и подходит для разных сценариев.
В зависимости от структуры полости клапана запорные клапаны можно разделить на три основных типа, отвечающих различным требованиям к установке и условиям работы:

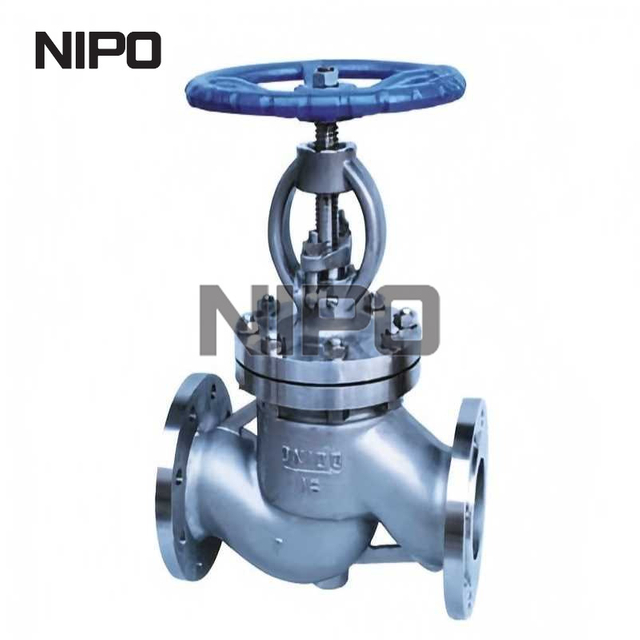

A. Прямоточный запорный клапан: полость клапана имеет форму буквы «Z», что позволяет среде течь по очереди и обеспечивает максимальное сопротивление потоку. Он подходит для сценариев с достаточным пространством для установки и низкими требованиями к сопротивлению (например, гражданское водоснабжение и канализация).
B. Угловой запорный клапан: полость клапана имеет L-образную форму с входным и выходным отверстиями перпендикулярно (угол 90 °), подходит для установки на поворотах труб (например, паровых труб котла), а сопротивление потоку немного ниже, чем у прямоточного типа.

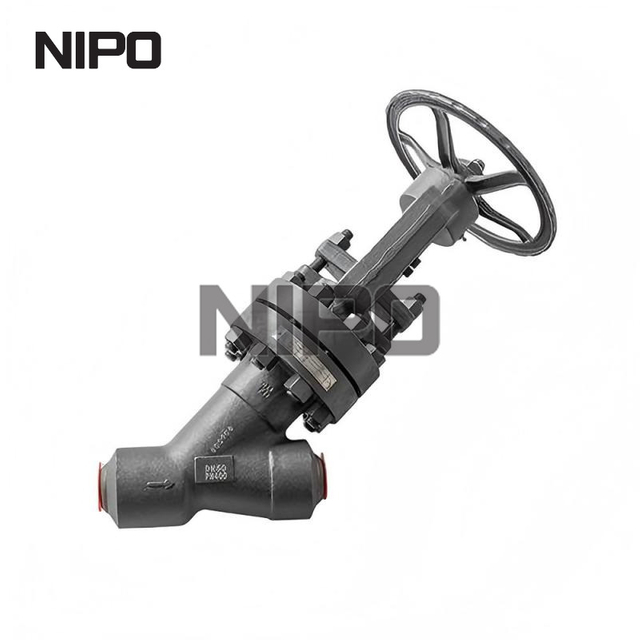

C. Запорный клапан Y-типа: полость клапана имеет Y-образную форму, что обеспечивает более плавный путь потока среды и наименьшее сопротивление потоку. Он подходит для высокого давления, большого расхода или сценариев, где необходимо уменьшить потерю давления (например, технологические трубопроводы высокого давления в химической промышленности).
