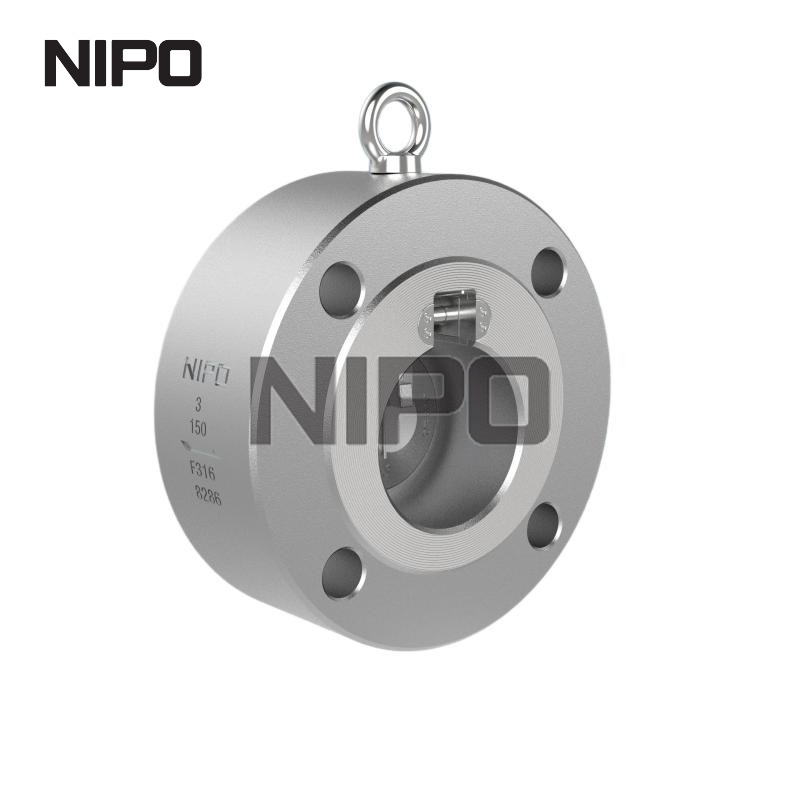

Однодисковый обратный клапан без фиксатора с выступом (кованый корпус)

Обзор продукта

Являясь ведущим производителем и мировым поставщиком систем управления промышленными жидкостями, мы представляем однодисковый обратный клапан без фиксатора с проушинами. Этот клапан, оснащенный прочным кованым корпусом, обеспечивает бесперебойную работу в сложных трубопроводных сетях.

• Разработан для нулевой внешней утечки благодаря усовершенствованной архитектуре без фиксаторов.

• Компактная конфигурация с наконечниками для упрощенной и компактной установки

• Кованая металлургическая целостность, созданная для работы в условиях экстремального давления

• Стабильные объемы производства, готовые к крупномасштабным промышленным проектам

Описание продукта

Однодисковый обратный клапан без фиксатора с проушинами представляет собой вершину современного предотвращения реверса потока. Когда вы возьмете в руки плотный, холодный вес его ковочного тела, вы сразу узнаете металлургическую плотность, достигнутую с помощью передовых методов ковки. Этот производственный процесс устраняет микроскопические пустоты и пористость, часто встречающиеся в стандартных отливках, что приводит к абсолютному спокойствию в условиях высоких напряжений и вибрации. За счет устранения традиционного стопорного штифта, который проникает в стенку клапана, эта конструкция без фиксатора навсегда устраняет основной источник неорганизованных выбросов. Ваш объект имеет безупречный, герметичный периметр, защищающий как персонал, так и окружающую среду от опасных или токсичных сред.

Внутри диск движется точно и бесшумно, мгновенно реагируя на изменения давления без резкого, разрушительного металлического удара, связанного с сильным гидроударом. Его тщательно притертые посадочные поверхности создают безупречную, зеркальную поверхность контакта, которая обеспечивает герметичное закрытие, защищая ваши дорогие насосы и компрессоры от разрушительного обратного потока. Независимо от того, регулируете ли вы летучие газы, агрессивные жидкости или высокотемпературный пар, этот клапан легко интегрируется в вашу инфраструктуру. Тактильная гладкость обработанных поверхностей и визуальное совершенство кованого внешнего вида красноречиво говорят о мастерстве, вложенном в каждое устройство, что в конечном итоге сокращает время простоя при обслуживании и повышает общий профиль безопасности ваших критически важных операций.

Технические характеристики продукта

Точное машиностроение требует точных спецификаций. Следующие технические параметры подробно описывают эксплуатационные границы и параметры конструкции наших кованых обратных клапанов. Эти спецификации тщательно разработаны, чтобы помочь инженерам по закупкам, менеджерам объектов и техническим директорам подобрать точное оборудование в соответствии со сложными требованиями к трубопроводу. От номинального давления до 64 бар до различных марок материалов, включая A105 и дуплексные нержавеющие сплавы, каждая отдельная точка данных отражает наше непоколебимое стремление поставлять компоненты промышленного класса. Мы гарантируем надежную работу этих клапанов в жестких условиях, независимо от того, работают ли они при экстремальных криогенных температурах или при работе с летучими газами. Ознакомьтесь с приведенными ниже стандартизированными показателями, чтобы убедиться в совместимости с вашей инфраструктурой.

Ключевые особенности и особенности

Для модернизации вашей трубопроводной инфраструктуры необходимы компоненты, обеспечивающие измеримые улучшения в работе. Этот клапан разработан для того, чтобы выйти за рамки базового контроля жидкости, предлагая явные механические преимущества, которые снижают общую стоимость владения и упрощают процедуры планового технического обслуживания.

• Устранение неорганизованных выбросов: прочная непробиваемая внешняя стена по своей сути блокирует любые потенциальные пути утечек в атмосферу, что является критически важным обновлением для объектов, работающих с токсичными или летучими соединениями.

• Акустическое и механическое демпфирование. Оптимизированный механизм поворота быстро реагирует на замедление потока, значительно смягчая громкие, разрушительные акустические ударные волны, связанные с сильным гидравлическим ударом.

• Неограниченная гидродинамика: при полном открытии диск эффективно очищает путь потока, сводя к минимуму падение давления и снижая энергетическую нагрузку на ваши насосные системы.

• Уплотнение с зеркальной полировкой: внутренние контактные поверхности подвергаются тщательной микропритирке, в результате чего получается идеально гладкая поверхность, гарантирующая герметичное уплотнение без утечек даже при низких перепадах давления.

• Исключительная структурная плотность: процесс ковки выравнивает зернистую структуру металла, обеспечивая превосходную устойчивость к тепловому удару, механической усталости и выбросам под высоким давлением по сравнению с литыми альтернативами.

Дизайн и безопасность: преимущество отсутствия фиксаторов

При обработке опасных жидкостей целостность границы давления не подлежит обсуждению. В традиционных обратных клапанах используется шарнирный штифт, который проникает в корпус клапана, создавая уязвимое место уплотнения, подверженное со временем разрушению и утечке. Наша усовершенствованная конструкция без фиксаторов полностью переосмысливает этот механизм.

Абсолютное сдерживание окружающей среды

Защищая внутренний шарнирный узел, не прокалывая внешнюю оболочку, мы обеспечиваем непрерывный прочный металлический барьер от внешнего мира. Нулевое внешнее проникновение означает нулевой риск загрязнения окружающей среды или утечек в атмосферу, помогая вашему предприятию легко соответствовать и превосходить строгие правила по неорганизованным выбросам.

Превосходство кованого тела

Изготовленный из кованых заготовок высокой плотности, корпус устойчив к микроскопическому растрескиванию и пористости. Такая структурная плотность обеспечивает стабильную работу во время экстремальных скачков давления. Кроме того, отсутствие внешних заглушек или уплотнений устраняет слабые места, которые могут выйти из строя во время чрезвычайной ситуации с высокой температурой или локализованного пожара, что значительно повышает безопасность предприятия.

• Непрерывная сплошная металлическая внешняя граница

• Невосприимчивость к внешней утечке контактов, часто встречающейся в старых конструкциях.

• Превосходные пожаробезопасные характеристики благодаря непробиваемому корпусу

Производительность и контроль потока: прецизионное управление жидкостями

Динамические трубопроводные системы требуют клапанов, которые реагируют с интуитивной скоростью. Однодисковый механизм поворота в этом клапане с выступом откалиброван для обеспечения исключительной отзывчивости. Когда скорость потока уменьшается, диск мгновенно инициирует замыкающую дугу, герметизируя трубопровод за доли секунды до того, как обратный поток сможет набрать обороты.

Быстрое предотвращение обратного потока

Такая быстрая реакция является окончательной защитой от разрушительного гидравлического удара. Быстро и плавно закрываясь, он сохраняет структурную целостность соседних труб, чувствительных приборов и дорогостоящего вращающегося оборудования от сильных ударных волн разворота жидкости.

Оптимизированная гидродинамика

Точно сбалансированный диск требует минимальной энергии прямого потока для открытия, обеспечивая эффективную работу даже в линиях с самотеком низкого давления. Внутренняя геометрия имеет контур, обеспечивающий плавное направление жидкости через отверстие, сводя к минимуму турбулентность и сопротивление трения.

• Низкое давление открытия для высокоэффективной транспортировки жидкости

• Безупречное соединение «металл по металлу» для гарантии отсутствия утечек.

• Бесшумное, контролируемое движение диска, предотвращающее металлический стук.

Материалы и долговечность: созданы для экстремальных условий эксплуатации.

Промышленные применения охватывают огромный спектр термических и химических реалий. Чтобы обеспечить абсолютную совместимость с вашим конкретным процессом, этот клапан доступен в тщательно подобранном наборе кованых сплавов премиум-класса. Независимо от того, работаете ли вы с криогенными сжиженными газами или перегретым паром, целостность материала остается неизменной.

Совместимость с широким тепловым спектром

Металлургические свойства наших кованых корпусов позволяют им оставаться полностью работоспособными в суровых условиях от -196 ℃ при глубокой криогенной заморозке до экстремальных температур 425 ℃, не теряя при этом прочности на разрыв и не становясь опасно хрупкими.

Премиальный выбор сплавов

Тактильные ощущения от прочной ковки говорят о ее долговечности. Каждый материал выбран для борьбы с агрессивной коррозией и термическим разрушением, что обеспечивает длительный срок службы.

• Углеродистая сталь (A105): отраслевой стандарт для высокопрочных, неагрессивных материалов для нефтегазовой отрасли.

• Аустенитная нержавеющая сталь (F304/F316): Обеспечивает превосходную стойкость к окислению в химической промышленности.

• Дуплексные сплавы (F51/F53): обеспечивают непревзойденную стойкость к точечной коррозии в морской морской среде и средах с высоким содержанием хлоридов.

Стандарты и контроль качества: непреклонная проверка

Доверие к промышленному оборудованию основано на тщательном стандартизированном тестировании. Как специализированный производитель, мы подвергаем каждый кованый обратный клапан бескомпромиссному набору протоколов обеспечения качества, прежде чем он покинет наше предприятие. Вы не просто приобретаете клапан; вы получаете сертифицированное защитное устройство.

Международное соответствие требованиям дизайна

Наши клапаны разработаны в строгом соответствии с наиболее уважаемыми международными стандартами, включая API 594 и API 6D. Это обеспечивает глобальную совместимость размеров и функциональную надежность в различных инженерных проектах.

Строгие испытания под давлением

Каждый агрегат проходит 100% гидростатические испытания корпуса и седла в соответствии с протоколами API 598. Это проверяет структурную прочность и герметичность при максимальном номинальном давлении, предоставляя группам по закупкам документированные доказательства, необходимые для критически важной инфраструктуры.

• Поставляется с подробными отчетами об испытаниях материалов (MTR).

• Уникальный серийный номер, нанесенный на каждый корпус клапана.

• Полная прослеживаемость до исходной плавки стали.

Установка и адаптируемость: упрощенная интеграция

Ограниченность пространства и сложность установки являются постоянными проблемами при проектировании современных предприятий. Этот обратный клапан с выступом специально разработан для облегчения этих нагрузок. Резьбовая проушина по периферии позволяет надежно прикрепить клапан непосредственно к фланцам трубопровода.

Сверхкомпактный пространственный след

Его компактный форм-фактор стал настоящим открытием для инженеров-трубостроителей. Тонкий монтажный профиль занимает лишь часть монтажного пространства по сравнению с громоздкими фланцевыми поворотными обратными клапанами, что делает его идеальным для узких коллекторов и систем, смонтированных на раме.

Значительное снижение веса

Имея вес примерно от 1/4 до 1/8 от обычных альтернатив, он значительно снижает структурную нагрузку на опоры и подвески труб. Уменьшенная масса и централизованный центр тяжести делают позиционирование и закрепление болтов на месте значительно быстрее и безопаснее для монтажных бригад.

• Обеспечивает одностороннее обслуживание без сброса давления в восходящих линиях.

• Универсальная ориентация для горизонтального или восходящего вертикального потока.

• Снижает общие затраты на структурную поддержку

Цепочка поставок и доставка: надежная глобальная логистика

В сфере крупномасштабных промышленных закупок сроки реализации проекта так же важны, как и качество продукции. Будучи высокопроизводительным поставщиком, мы оптимизировали наши производственные и логистические сети, чтобы гарантировать, что ваши критически важные компоненты будут доставлены именно тогда, когда это необходимо, независимо от вашего географического местоположения.

Надежное производство и предсказуемые сроки выполнения заказов

Стабильный объем производства в 1000 штук в месяц гарантирует, что мы можем выполнять большие объемы заказов без ущерба для наших строгих стандартов качества. Благодаря прозрачному производственному циклу продолжительностью от 30 до 40 дней ваши менеджеры проектов могут с абсолютной уверенностью планировать установку.

Многослойная экспортная упаковка

Мы понимаем беспокойство, связанное с международными морскими перевозками. Наши протоколы упаковки тщательно разработаны, чтобы поглощать удары при транспортировке и блокировать влажность окружающей среды, гарантируя первозданное состояние сразу после доставки.

• Близость к крупным транспортным узлам, таким как Нинбо и Шанхай.

• Индивидуальное пластиковое уплотнение для предотвращения попадания пыли и влаги.

• Внутренние перегородки для предотвращения повреждений при транспортировке металл-металл.

• Прочные фанерные ящики или поддоны, сертифицированные для экспорта, для максимальной защиты.

Почему выбирают нас

Выбор подходящего производственного партнера — это стратегическое решение, которое влияет на безопасность, эффективность и прибыльность всей вашей деятельности. Мы не просто производим клапаны; мы разрабатываем долгосрочные решения по контролю жидкости, адаптированные к строгим требованиям мировой промышленности.

Наши обязательства выходят далеко за рамки заводского цеха. Мы действуем как продолжение ваших команд по закупкам и проектированию, обеспечивая техническую глубину и логистическую надежность, необходимые для безупречного выполнения сложных проектов.

• Глубокий металлургический опыт: наша команда инженеров обладает многолетним опытом в области технологий ковки, что позволяет обеспечить оптимальный выбор материалов для ваших конкретных коррозионных задач.

• Сквозной контроль производства. Поддерживая строгий контроль на каждом этапе — от проверки необработанных заготовок до окончательной точной обработки — мы устраняем отклонения в качестве.

• Оперативная техническая поддержка: мы предоставляем быстрые и подробные ответы на технические запросы, помогая с расчетами расхода и оценкой совместимости материалов.

• Проверенная глобальная репутация: наши продукты для контроля жидкости в настоящее время защищают критически важную инфраструктуру на химических заводах, морских платформах и объектах электроэнергетики по всему миру.

Часто задаваемые вопросы (FAQ)

Чтобы помочь вашим специалистам по проектированию и закупкам в процессе оценки, мы собрали подробные ответы на наиболее распространенные технические вопросы, касающиеся наших обратных клапанов с коваными наконечниками.

В чем основное преимущество конструкции без фиксаторов по сравнению со стандартными обратными клапанами со штифтами?

Конструкция без фиксатора полностью исключает необходимость сверления корпуса клапана для установки шарнирного пальца. При этом полностью удаляется внешняя заглушка и уплотнение, что устраняет наиболее распространенный источник неорганизованных выбросов и внешних утечек. Это важнейшая и непреложная мера безопасности для предприятий, работающих с токсичными, смертоносными или легковоспламеняющимися средами.

Можно ли использовать этот клапан с проушинами для обслуживания на конце линии?

Да. Торцевое соединение с проушиной имеет резьбовые отверстия, которые позволяют прикрепить клапан болтами непосредственно к входному фланцу. Это позволяет безопасно снимать выходной трубопровод для технического обслуживания, проверки или модификации, в то время как входной трубопровод остается под давлением, что обеспечивает превосходную эксплуатационную гибкость и сокращает время простоя оборудования.

Чем кованое тело отличается от литого при работе под высоким давлением?

Ковка подвергает стальную заготовку огромному направленному давлению, которое выравнивает структуру зерен и устраняет внутренние пустоты, пористость или дефекты усадки, обычно встречающиеся в отливках. В результате получается значительно более плотный и прочный материал с превосходной усталостной стойкостью, что делает его исключительно надежным для работы при высоком давлении (до 64 бар) и высоких температурах.

Какая документация предоставляется для проверки материалов и стандартов испытаний?

Мы поставляем полную документацию с каждой поставкой, чтобы удовлетворить ваши требования к обеспечению качества. Сюда входят отчеты об испытаниях материалов (MTR), в которых подробно описываются химические и физические свойства кованой стали, а также сертификаты испытаний под давлением API 598, подтверждающие, что корпус и седло прошли строгие гидростатические и пневматические испытания.

Подходит ли этот клапан для установки на вертикальных трубопроводах?

Абсолютно. Компактная и тщательно сбалансированная однодисковая конструкция обеспечивает надежную установку в вертикальных трубопроводах при условии направления потока вверх. Диск с быстрым откликом обеспечивает немедленное закрытие от силы тяжести и обратного потока, эффективно предотвращая гидравлический удар и защищая оборудование в вертикальных стояках.
