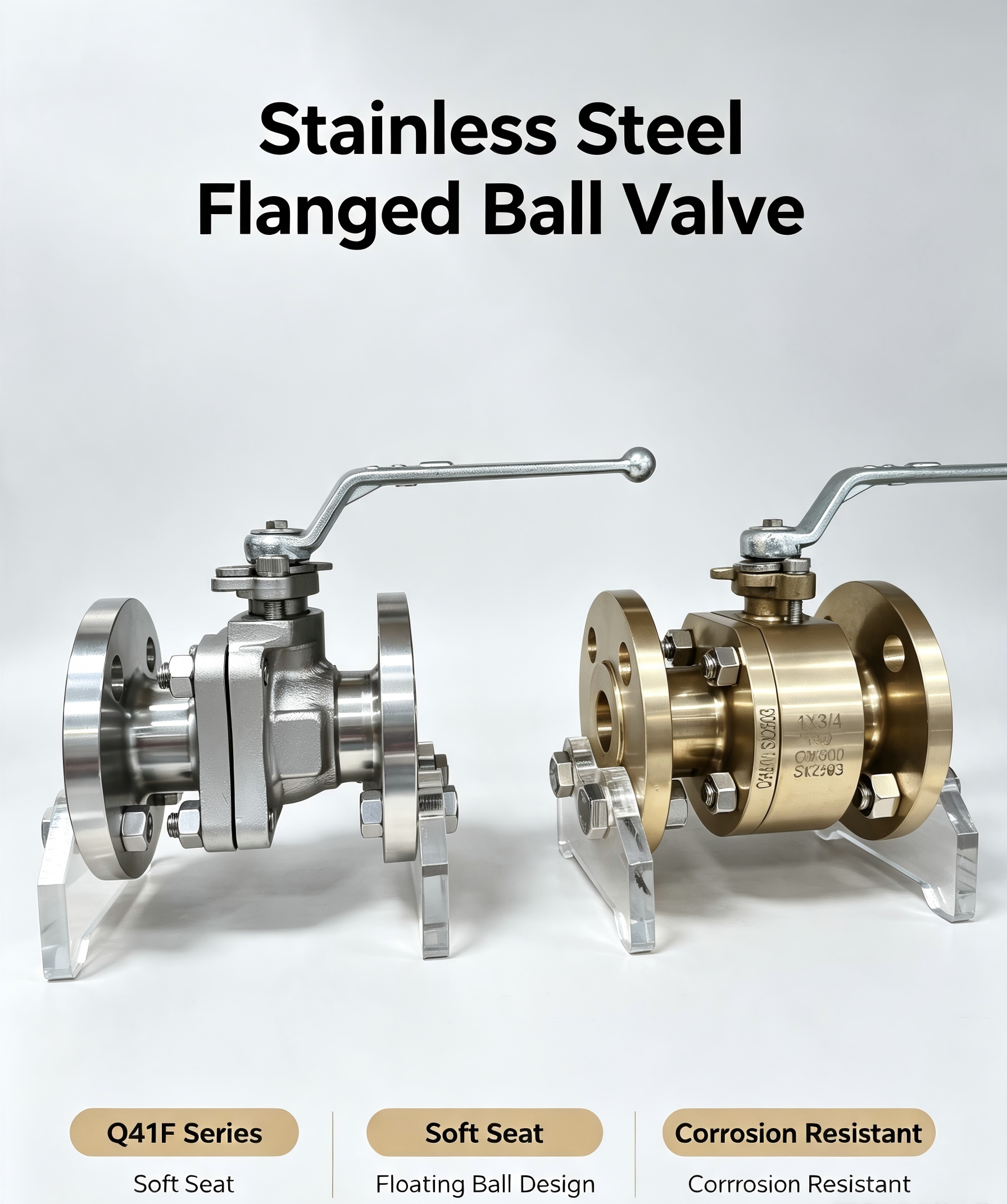

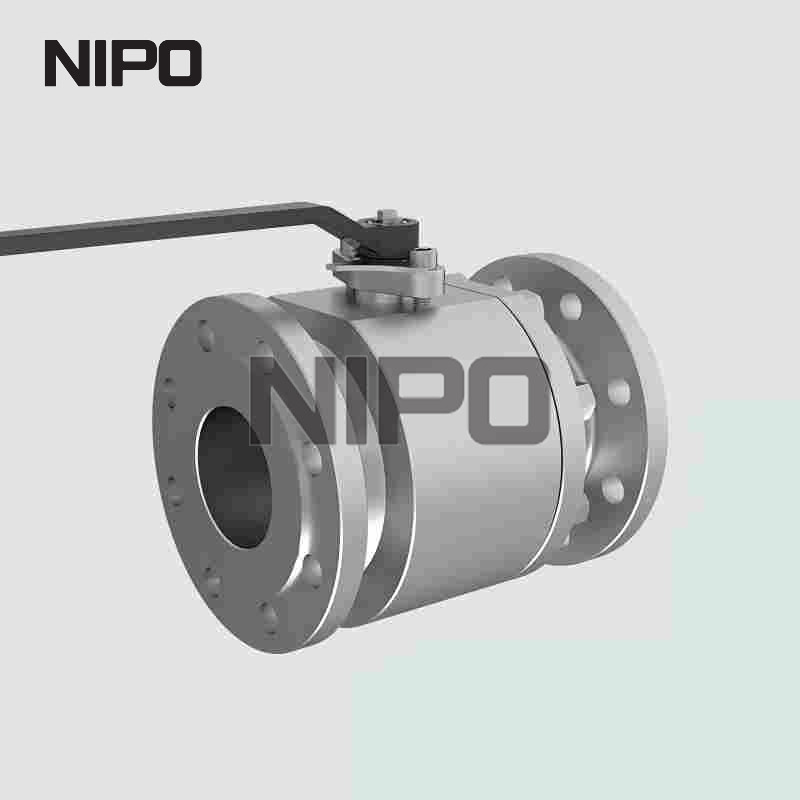

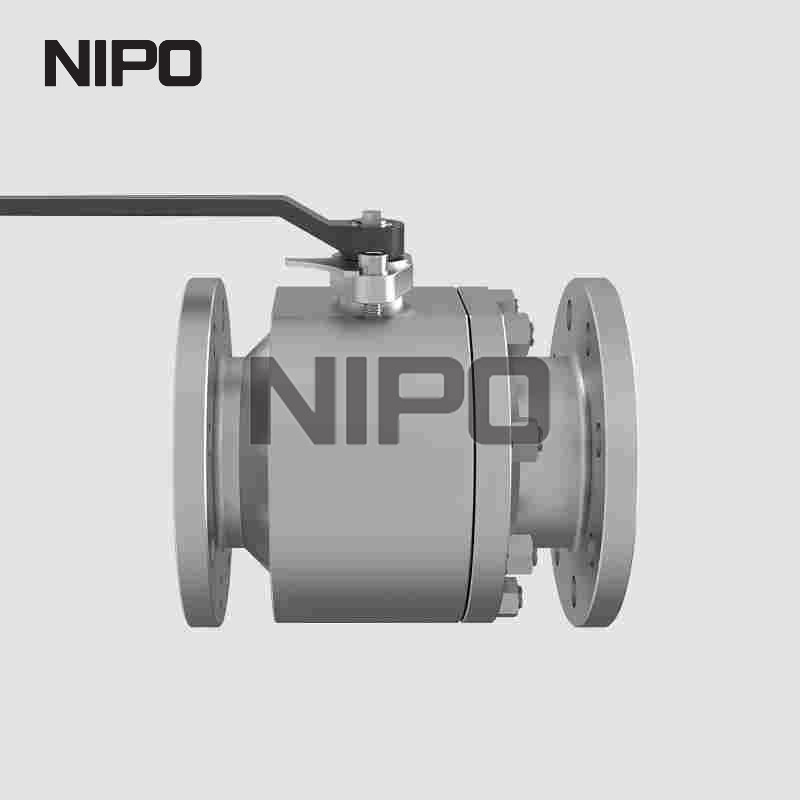

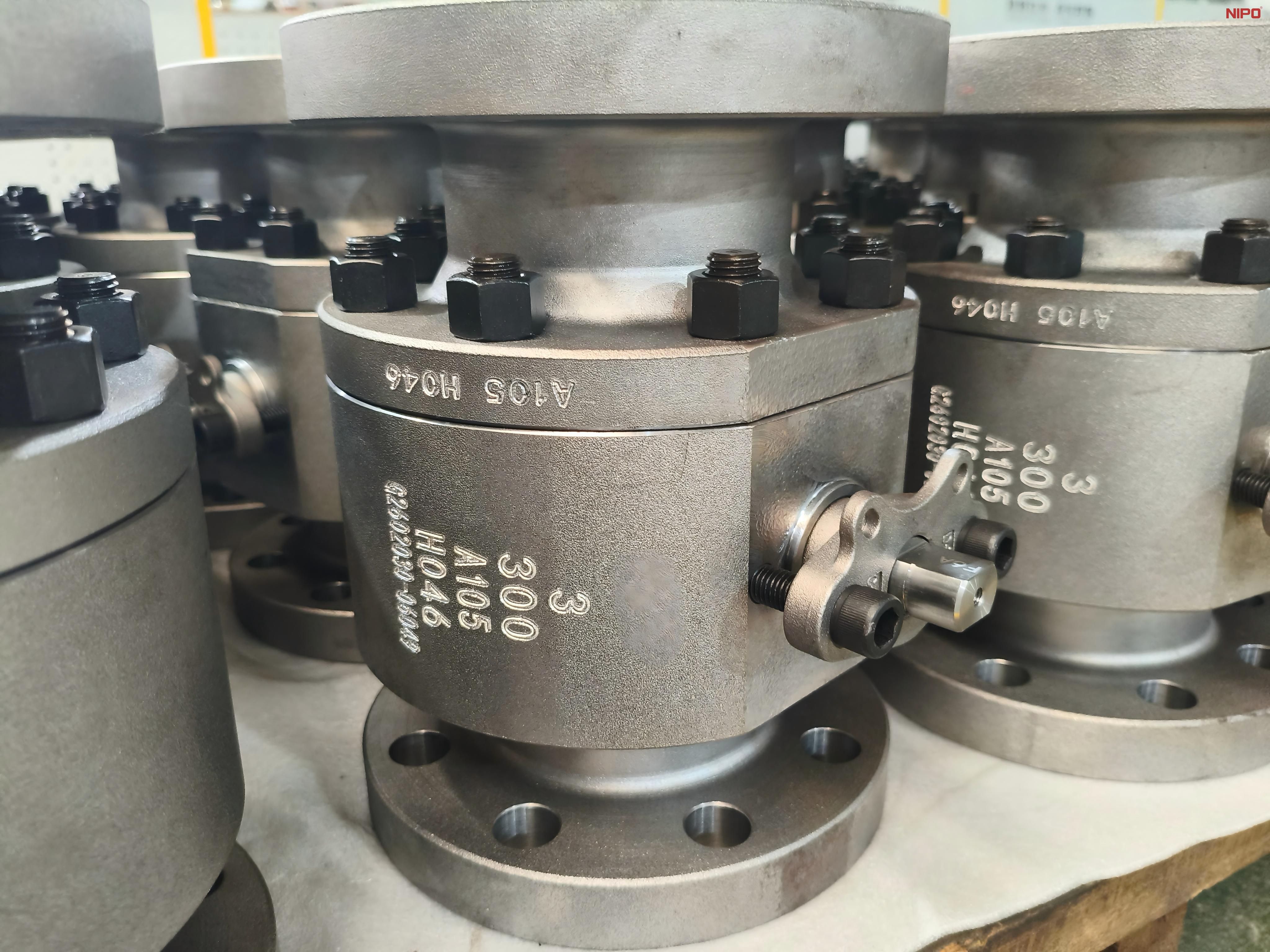

Ручной плавающий шаровой клапан из нержавеющей стали Q41F - КЛАПАН NIPO

Обзор продукта

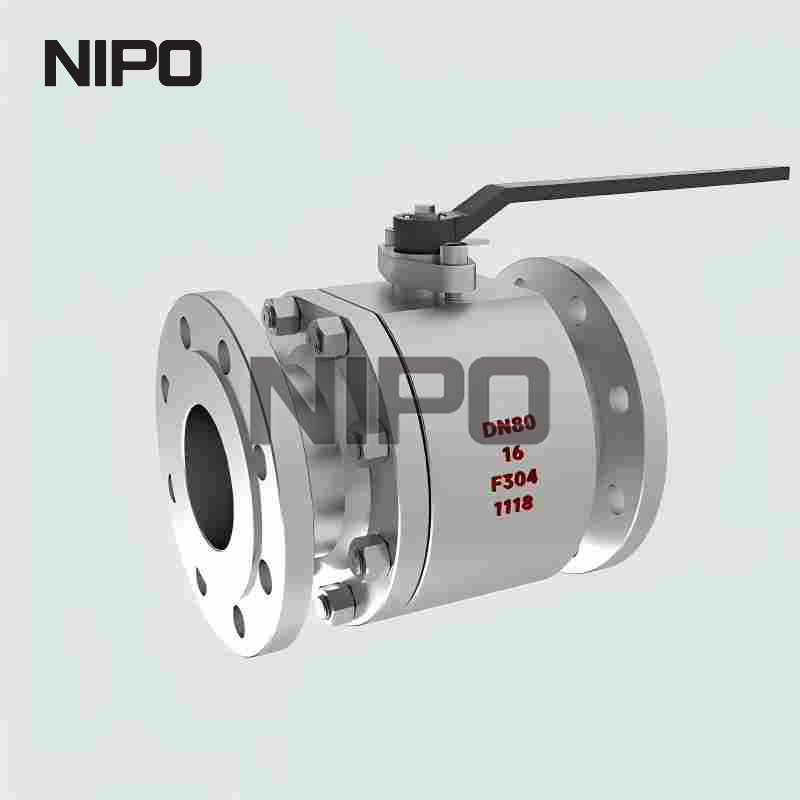

Название продукта: Шаровой клапан Q41F

Номер модели: Q41F-16P DN80

Категория материала: Нержавеющая сталь

Класс материала: F304

Номинальное давление: PN16

Номинальный размер: DN80

Метод срабатывания: Ручной

Торцевое соединение: фланцевое

Спецификация соединения: Выступающая поверхность (RF)

Проектирование и эксплуатация

Четвертьоборотный ручной механизм перемещает плавающий шар между полностью открытым и полностью закрытым положениями. Полнопроходная прямоточная конфигурация предназначена для ограничения ограничения пути потока в открытом состоянии. Эту стандартную конфигурацию следует выбрать для службы изоляции; Режим дросселирования требует отдельного анализа износа седла, скорости и рабочей частоты.

Ограничения по носителям и услугам

В складской документации в качестве применимых сред указаны вода, пар и масло, а максимальная рабочая температура составляет 150 C. Совместимость жидкостей зависит от фактического состава, концентрации, температуры и давления, поэтому совместимость корпуса F304 и седла из фторопласта необходимо проверять по технологическим данным проекта.

Структурный

1. Конструкция с плавающим шаром Шар не поддерживается верхними и нижними цапфами валов. Шар плавает в осевом направлении. Под средним давлением давление со стороны впуска прижимает шар к выходному седлу, обеспечивая уплотнение.

2. Полнопроходное/уменьшенное отверстие опционально. Полнопроходное исполнение имеет то же отверстие, что и трубопровод, что обеспечивает минимальное гидравлическое сопротивление; уменьшенный порт для экономичного общего обслуживания.

3. Фланцевое торцевое соединение Фланцевое соединение с выступающей поверхностью, простота установки, демонтажа и обслуживания на месте.

4. Вставка мягкого седла из ПТФЭ. Неметаллическое седло из ПТФЭ, герметичное двунаправленное закрытие.

5. Противовыбросовый шток. Противовыбросовая конструкция штока предотвращает выдувание штока под внутренним давлением. Антистатическое устройство является дополнительным для рассеивания статического заряда между шаром и седлами.

6. Простая компактная конструкция корпуса Небольшое количество деталей, простая внутренняя конструкция. Режим работы: настраиваемая рукоятка, редуктор, пневматический или электрический привод.

Примечание. Конструкция с плавающим шаром в основном подходит для малых и средних размеров (DN15‑DN200). Для крупногабаритных клапанов высокого давления предпочтителен шаровой кран с цапфой Q347F.

Преимущества

• Простая конструкция с плавающим шаром, компактная компоновка, конкурентоспособная стоимость для малого и среднего диаметра.

• Мягкое седло из ПТФЭ обеспечивает герметичное двунаправленное перекрытие с нулевой утечкой.

• Быстрое открытие/закрытие на четверть оборота на 90 градусов, быстрое включение/выключение.

• Низкое сопротивление потоку, полнопортовый вариант обеспечивает беспрепятственный поток среды.

• Фланцевое соединение, надежная прочность соединения, удобство установки и замены.

• Широкая совместимость с средами: вода, масло, газ, обычные химические жидкости.

• Гибкие возможности управления: рычаг, редуктор, пневматический, электрический для ручного или автоматического управления.
