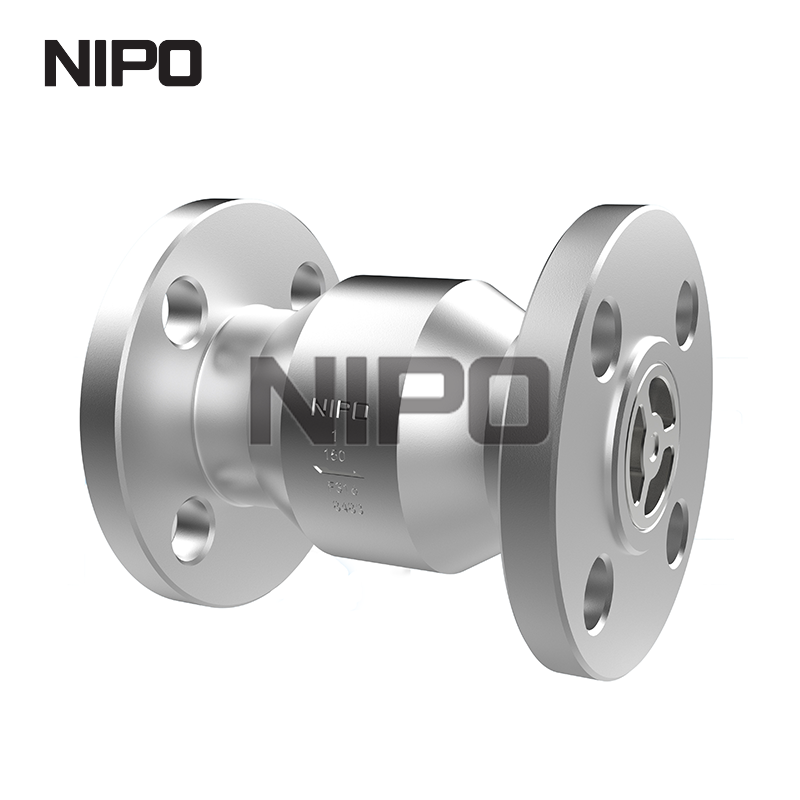

Преимущества кованых обратных клапанов с осевым потоком
Кованый обратный клапан с осевым потоком — это тип обратного клапана, который сочетает в себе преимущества «кованого материала корпуса клапана» и «структуры осевого потока». Его основная функция заключается в предотвращении обратного потока среды в трубопроводах, а его преимущества в основном отражаются в четырех измерениях: структурная стабильность, характеристики потока, надежность уплотнения и широкая применимость сценариев, которые можно разбить на следующие пункты:
A. Основные преимущества кованого материала: высокая прочность и устойчивость к рискам.
Корпус обратного клапана обрабатывается «процессом ковки» (вместо литья). Внутренняя структура материала более плотная, без дефектов литья, таких как песчаные или воздушные отверстия, что принципиально повышает конструктивную прочность клапана и его способность выдерживать суровые условия работы:
1. Сверхвысокая стойкость к давлению и ударопрочность.
Кованые материалы (такие как кованая сталь и кованая нержавеющая сталь) имеют гораздо более высокую прочность на разрыв и предел текучести, чем отливки. Они могут выдерживать высокое давление (вплоть до сверхвысокого давления, например, выше 100 МПа), частые колебания давления или мгновенные удары. Они подходят для условий работы с высоким давлением, таких как нефтехимическое машиностроение, трубопроводы высокого давления и электростанции, и менее подвержены таким рискам, как растрескивание и деформация корпуса клапана.
2.
Отличная коррозионная стойкость и термостойкость.
Можно выбрать коррозионностойкие кованые материалы (например, поковки из кованой нержавеющей стали 316L и поковки из дуплексной стали) или жаростойкие кованые материалы (например, поковки из хромомолибденовой стали). Они могут адаптироваться к суровым средам, таким как кислые и щелочные среды (например, химические сточные воды, агрессивные растворители) и высокотемпературные среды (например, пар, горячее масло), предотвращать эрозию корпуса клапана под действием среды и продлевать срок службы.
3. Высокая точность размеров и надежное уплотнение сборки.
Процесс ковки имеет высокую точность обработки, поэтому допуск посадки между корпусом клапана, крышкой клапана и сердечником клапана меньше. После сборки компоненты прилегают друг к другу более плотно, что снижает утечку среды, вызванную «чрезмерным зазором при посадке». Стабильность уплотнения лучше, чем у литых корпусов клапанов, особенно в условиях работы при низком давлении или вакууме.
B. Основные преимущества структуры осевого потока: низкое сопротивление и эффективный поток
Конструкция сердечника клапана и седла клапана конструкции с осевым потоком соответствует направлению потока среды трубопровода (呈 «осевое направление»), что отличается от «радиальной» блокирующей конструкции традиционных поворотных обратных клапанов и подъемных обратных клапанов. Он имеет значительные преимущества в производительности потока:
1. Чрезвычайно низкое сопротивление потоку и низкое энергопотребление
Сердечник клапана осевого потока (обычно конический или обтекаемый) имеет небольшую площадь блокировки для среды. Канал потока гладкий, без явных «направленных мертвых углов», поэтому потеря давления (перепад давления) при прохождении среды намного ниже, чем у поворотных обратных клапанов (перепад давления может быть уменьшен на 30–50%). Для трубопроводов, требующих низкоэнергетической транспортировки (например, водоснабжения и дренажа, систем оборотного водоснабжения), это может снизить нагрузку на энергетическое оборудование, такое как насосы и вентиляторы, и снизить эксплуатационные расходы.
2.Быстрая скорость открытия и закрытия, низкий риск гидравлического удара
Сердечник клапана осевого потока имеет легкий вес и малую инерцию. Когда скорость потока среды изменяется (например, пуск-стоп насоса, колебания давления в трубопроводе), сердечник клапана может быстро прилегать к седлу клапана или отделяться от него, эффективно сокращая «время задержки обратного потока среды». Таким образом, снижается «эффект гидроудара», вызванный воздействием обратного потока на трубопровод (особенно на магистральных и высокоскоростных трубопроводах гидравлический удар может вызвать разрыв трубопровода).
3. Высокая гибкость установки, адаптируемая к различным схемам трубопроводов.
Впускные и выпускные каналы конструкции с осевым потоком являются линейными и могут быть установлены непосредственно коаксиально с трубопроводом. В отличие от поворотных обратных клапанов, нет необходимости резервировать «пространство для поворота сердечника клапана». Таким образом, он подходит для сценариев с узким пространством и плотными трубопроводами (например, в аппаратных, встроенных трубопроводах) и может быть установлен горизонтально или вертикально (со средой, текущей вверх), что обеспечивает лучшую адаптируемость, чем некоторые типы обратных клапанов, которые можно устанавливать только горизонтально.
C. Комплексные преимущества в производительности: длительный срок службы и низкие затраты на техническое обслуживание.
1. Высокая надежность уплотнения и низкий уровень утечек.
Высокоточная посадка кованого корпуса клапана и конструкция «поверхностного уплотнения» сердечника клапана с осевым потоком (большая площадь установки между сердечником клапана и седлом клапана) позволяют добиться более плотного уплотнения. Особенно в трубопроводах высокого давления, токсичных и вредных сред, он может значительно снизить риск утечек и соответствовать строгим стандартам безопасности (таким как API, ASME).
2. Низкий износ и длительный срок службы.
Обтекаемый сердечник клапана уменьшает истирание и износ сердечника клапана средой. Кроме того, кованый материал обладает высокой усталостной прочностью и может выдерживать длительное частое открывание и закрывание (например, частые сценарии пуска и остановки выпускных трубопроводов насоса). По сравнению с обычными чугунными или стальными обратными клапанами срок его службы можно продлить в 2-3 раза, сократив частоту замены клапана.
3.Высокое удобство обслуживания.
Большинство кованых обратных клапанов с осевым потоком имеют «фланцевое соединение» или «конструкцию быстрого демонтажа». При демонтаже нет необходимости демонтировать весь трубопровод; уязвимые части, такие как сердечник и седло клапана, можно вынимать отдельно для проверки, ремонта или замены. Это сокращает время простоя на техническое обслуживание и снижает затраты на эксплуатацию и техническое обслуживание.
D.Краткое описание применимых сценариев
Благодаря вышеуказанным преимуществам кованые обратные клапаны с осевым потоком широко используются в условиях работы с высоким давлением/высокой температурой, на трубопроводах с высокой скоростью потока и в областях с высокими требованиями к энергопотреблению и безопасности, таких как:
-Нефтехимическая промышленность: нефте- и газопроводы высокого давления, выходы реакторов;
-Энергетика: паропроводы электростанций, трубопроводы питательной воды котлов;
-Водоснабжение и водоотведение: Выходы циркуляционных водяных насосов крупных водопроводных станций, магистральных водопроводов;
-Промышленное оборудование: выходы компрессоров, трубопроводы гидравлической системы и т. д.
В заключение, основная ценность кованых обратных клапанов с осевым потоком заключается в сочетании «высокопрочный материал + конструкция с низким сопротивлением и высокой эффективностью». Они могут не только справиться с тяжелыми условиями труда, но и повысить безопасность, энергоэффективность и стабильность трубопроводной системы.
Помимо основной функции обратного клапана, обратный клапан с осевым потоком обладает преимуществами малого шума и меньшего удара при использовании пружины. Благодаря конструкции с осевым потоком клапан имеет характеристики небольшого гидравлического сопротивления, большой пропускной способности и небольшого внешнего размера, что делает этот клапан прекрасным выбором для использования на выходе насоса в системе трубопроводов, транспортирующих нефть и газ. Он используется на трубопроводе, транспортирующем нефть, газ, воду и т. д. Для условий, требующих невозврата.
Компания Zhejiang Naibang Valves Co., Ltd. является специализированным производителем пластинчатых обратных клапанов, который объединяет исследования, разработки, производство и маркетинг. Компания оснащена сложным оборудованием, состоящим из более чем 100 станков и оборудования с числовым программным управлением. В компании работает более 180 сотрудников, в том числе 26 технических и 20 управленческих сотрудников. Мы гордимся мощным опытом проектирования и производства продукции, а также полным контролем качества и системой послепродажного обслуживания.
Основываясь на философии управления, опирающейся на рынок, управление качеством и инновации, NAlBANG внедрила передовые технологии производства клапанов. Наша продукция, разработанная и изготовленная строго в соответствии со стандартами GB, ANSI/APl, DIN, NF, BS, JlS и т. д., в основном включает в себя однодисковые подъемные и поворотные обратные клапаны, а также двухдисковые поворотные обратные клапаны (H77, H76, H74, H72, H71, H46 и H44), номинальный диаметр 1/2 ~ 60 дюймов (DN15 ~ 1500 мм), номинальное давление. от 150LB до 2500LB (1,0 МПа ~ 25,0 МПа), основные материалы: углеродистая сталь, низкотемпературная сталь, двухфазная сталь (F51/F53), титановый сплав, алюминиевая бронза, INCONELSS304, SS304L, SS316, $ S316L, хромомолибденовая сталь, сплав монель (400/500) 20 # и хастеллой, и т. д. Наша продукция, широко используемая в тяжелой промышленности, связанной с бензином, природным газом, электроэнергетикой, сталелитейной, химической, металлургической, бумажной промышленностью, оборонной промышленностью, судоходством и т. д., получила широкое признание клиентов из Европы, Америки и Юго-Восточной Азии за ее надежную стабильность, надежность, способность и отличное обслуживание.
Придерживаясь рыночного принципа «высшей честности, трудолюбия и специализации», люди из. NAlBANG, на основе совместного развития и взаимной выгоды, будет продолжать поставлять всем нашим друзьям по сотрудничеству отличную продукцию и внимательное обслуживание. Мы приветствуем ваше присутствие здесь для переговоров и сотрудничества, стремясь к общему великолепию.
