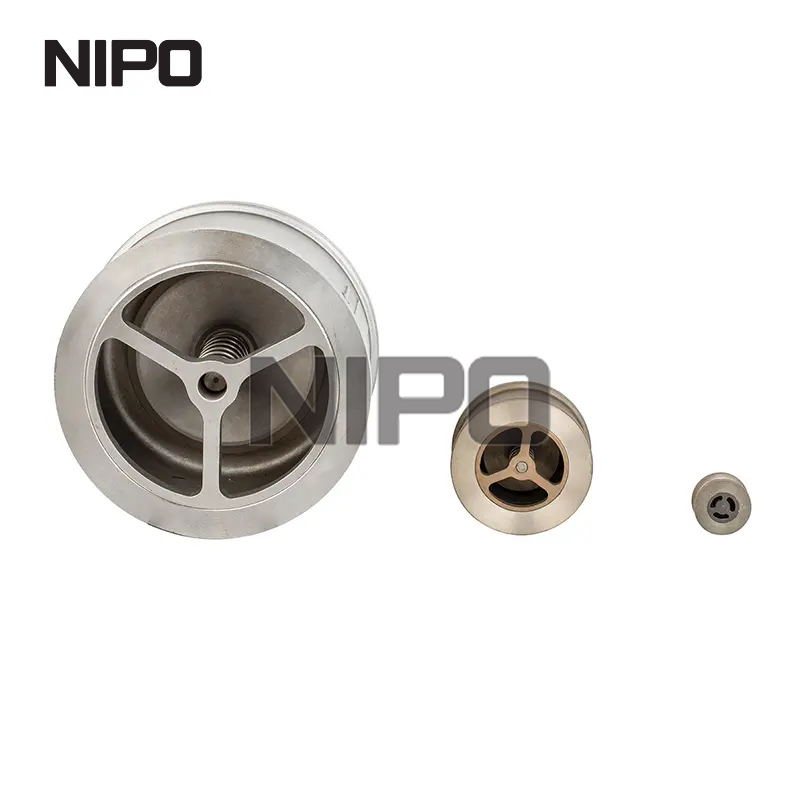

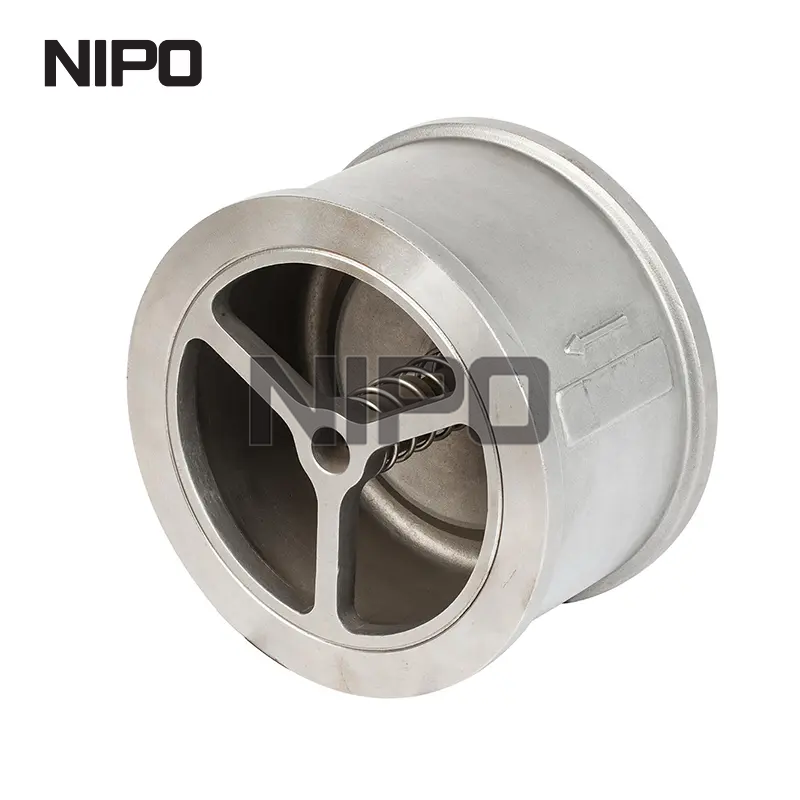

Межфланцевый обратный клапан применяется для различных трубопроводов с номинальным давлением PN1,0–42,0 МПа. Класс 150.2500 и номинальный диаметр DN15~1200 мм, NPS1/2-48 и рабочая температура - 196~540°C используются для защиты от обратного течения среды. Выбор различных материалов может применяться к среде, включающей воду, пар, масла, азотную кислоту, уксусную кислоту, сильную окислительную среду, мочевину и т. д.
Межфланцевый обратный клапан применяется для различных трубопроводов с номинальным давлением PN1,0–42,0 МПа. Класс 150.2500 и номинальный диаметр DN15~1200 мм, NPS1/2-48 и рабочая температура - 196~540°C используются для защиты от обратного течения среды. Выбор различных материалов может применяться к среде, включающей воду, пар, масла, азотную кислоту, уксусную кислоту, сильную окислительную среду, мочевину и т. д.
1. Проектирование и производство:APl594,API6D,JB/T8937:
2. Лицом к лицу, в конце и в конце: AP1594.API6D, DIN3202.JB/T8937.
3. Номинальные значения давления и температуры ASME B16.34, DIN2401.GB/T12224;
4. Проверка и испытание:APl598、GB/T26480;
Фланец трубы: JB/T74-90, GB/T9113, HG20592-20635, SH3406, ASMEB16.5, DIN2543-2548, GB/T13402, AP1605, ASME B16.47.
1. Проектирование и производство:APl594,API6D,JB/T8937:
2. Лицом к лицу, в конце и в конце: AP1594.API6D, DIN3202.JB/T8937.
3. Номинальные значения давления и температуры ASME B16.34, DIN2401.GB/T12224;
4. Проверка и испытание:APl598、GB/T26480;
Фланец трубы: JB/T74-90, GB/T9113, HG20592-20635, SH3406, ASMEB16.5, DIN2543-2548, GB/T13402, AP1605, ASME B16.47.
1. Короткая конструктивная длина, всего 1/4 ~ 1/8 длины традиционного фланцевого обратного клапана;
2. Малый объем, легкий вес, всего 1/4 ~ 1/20 от веса традиционного фланцевого обратного клапана,
3. Быстрое закрытие диска клапана, низкое давление гидроудара;
4.Применимо и легко устанавливается на вертикальных или горизонтальных трубопроводах,
5. Гладкий проход и небольшое сопротивление жидкости;
6. Гибкое действие и хорошие характеристики уплотнения:
7.Узкий ход клапана и небольшой удар при закрытии;
8. Интегрированная структура, простая и компактная, красивой формы;
9.Длительный срок службы и хорошая надежность.
1. Короткая конструктивная длина, всего 1/4 ~ 1/8 длины традиционного фланцевого обратного клапана;
2. Малый объем, легкий вес, всего 1/4 ~ 1/20 от веса традиционного фланцевого обратного клапана,
3. Быстрое закрытие диска клапана, низкое давление гидроудара;
4.Применимо и легко устанавливается на вертикальных или горизонтальных трубопроводах,
5. Гладкий проход и небольшое сопротивление жидкости;
6. Гибкое действие и хорошие характеристики уплотнения:
7.Узкий ход клапана и небольшой удар при закрытии;
8. Интегрированная структура, простая и компактная, красивой формы;
9.Длительный срок службы и хорошая надежность.
Структура | Двухдисковый поворотный обратный клапан типа H76 | H44 Фланцевый обратный клапан одноклапанный |
Давление гидроудара | Маленький диск с коротким ходом и пружинным закрытием, быстро закрой клапан | Большой ход клапана и требует более длительного времени закрытия. |
H76 Тип H44 Давление гидроудара составляет всего от 1/2 до 1/5. | ||
Размеры и вес | Очень короткая конструктивная длина, малый объем и легкая масса. дает огромные удобства для установки, переноски. Кроме того, хранение и расположение трубопроводов арматуры позволяет значительно сократить расходы на материалы и стоимость строительства. | Длинная конструкция, объем, большой, тяжелый вес. |
Длина конструкции типа H76 H44 составляет всего 1/4 ~ 1/6, тип H76 типа H44 весит всего от 1/4 до 1/10. | ||
Сопротивление жидкости | Небольшой, коэффициент сопротивления жидкости ￡ от 2,6 до 0,7, с увеличением диаметра клапана коэффициент сопротивления жидкости уменьшается. | низкий коэффициент сопротивления потоку E составляет 1,3,3, но в условиях низкого давления диск клапана не может быть полностью открыт, высокое сопротивление жидкости. Сопротивление будет увеличиваться по мере увеличения размера клапана. |
Установка | Может быть установлен в горизонтальном или вертикальном положении, легкий вес. не нужно устанавливать подшипники для клапана | Возможна горизонтальная или вертикальная установка, вес тяжелых клапанов большого диаметра требует установки подшипников. |
Давление открытия | Маленький клапан под давлением в маленькой банке полностью открывается | Клапан большего размера может быть полностью открыт под давлением. |
Надежность | Корпус клапана имеет интегрированную конструкцию, простую и компактную, с небольшим ударом при закрытии, низким давлением гидроудара, длительным сроком службы и хорошей надежностью. | Клапан закрыт, и огромное воздействие гидравлического удара легко повредить клапан. |
