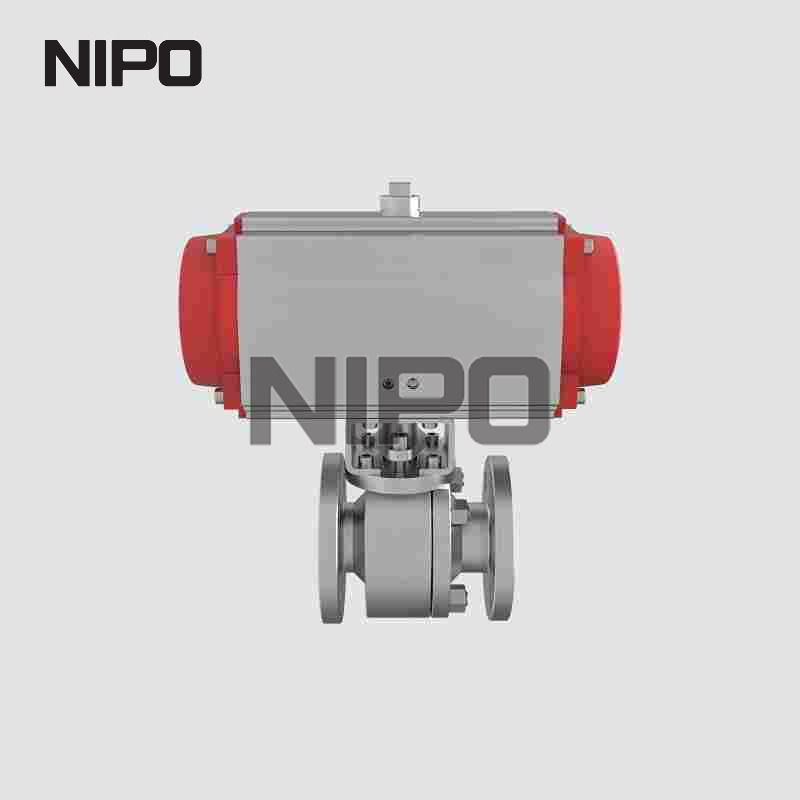

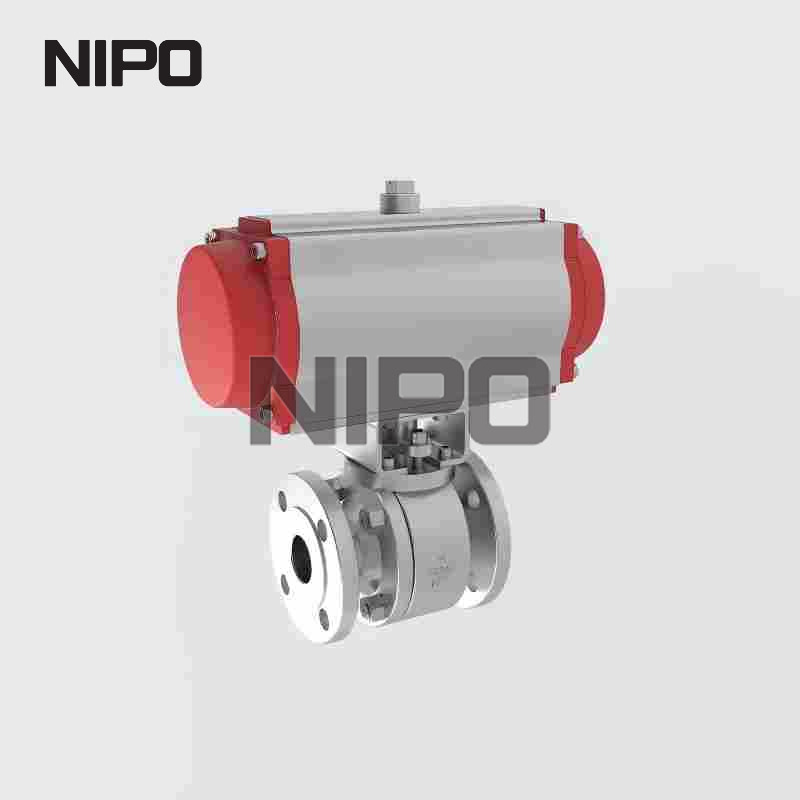

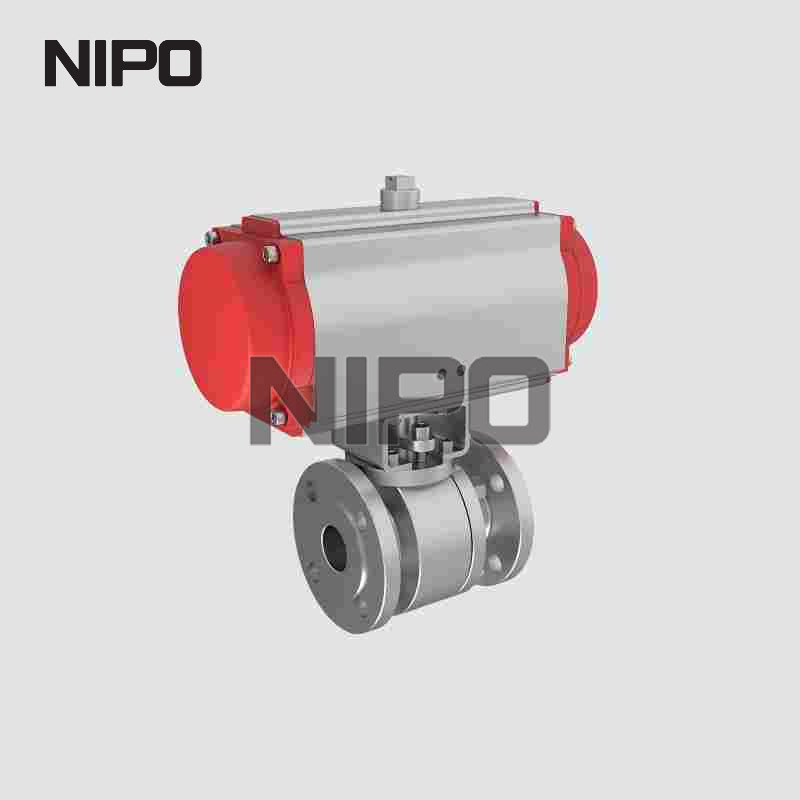

Q641Y Фланцевый шаровой кран с пневматическим приводом и плавающим металлическим седлом

Обзор продукта

Описание продукта

Название продукта: Шаровой клапан Q641Y

Номер модели: Q641Y-16PL DN40

Категория материала: Низкоуглеродистая нержавеющая сталь

Марка материала: F304L

Номинальное давление: PN16

Номинальный размер: DN40

Способ срабатывания: Пневматический

Торцевое соединение: фланцевое

Спецификация соединения:Выступающая поверхность (RF)

Проектирование и эксплуатация

Пневматический привод обеспечивает дистанционное открытие и закрытие на четверть оборота, а полнопроходной прямоточный путь потока предназначен для уменьшения препятствий в открытом положении. Тип привода, выходной крутящий момент, давление воздуха, время цикла, аксессуары и положение отказа выбираются проектом и не определяются только моделью клапана.

Ограничения по носителям и услугам

В складской документации указана вода, пар и масло, а максимальная рабочая температура составляет 300 C. Подтвердите материал F304L, удерживающий давление, уплотняющую поверхность из цементированного карбида, уплотнение штока и материалы соединений корпуса для фактической жидкости, температуры, давления и рабочей частоты.

Стандарты и проверка проекта

В источнике указана китайская национальная система стандартов, но не указаны все руководящие нормы. Перед заказом подтвердите стандарты конструкции, фланцев, монтажных работ и испытаний, а также размеры привода, критерии утечки, сертификаты на материалы и требования к интерфейсу управления.

Структурный

1. Конструкция плавающего шара с седлом металл-металл с твердым покрытием из стеллита. Шар плавает в осевом направлении. Технологическое давление прижимает шар к металлическому седлу, расположенному ниже по потоку, для обеспечения уплотнения. Уплотняющая поверхность седла и шара покрыта сплавом Stellite, обеспечивающим жесткое уплотнение из металла высокой твердости.

2. Фланцевое концевое соединение RF Фланцевые концы с выступом, высокая прочность соединения, простота установки, разборки и обслуживания на месте.

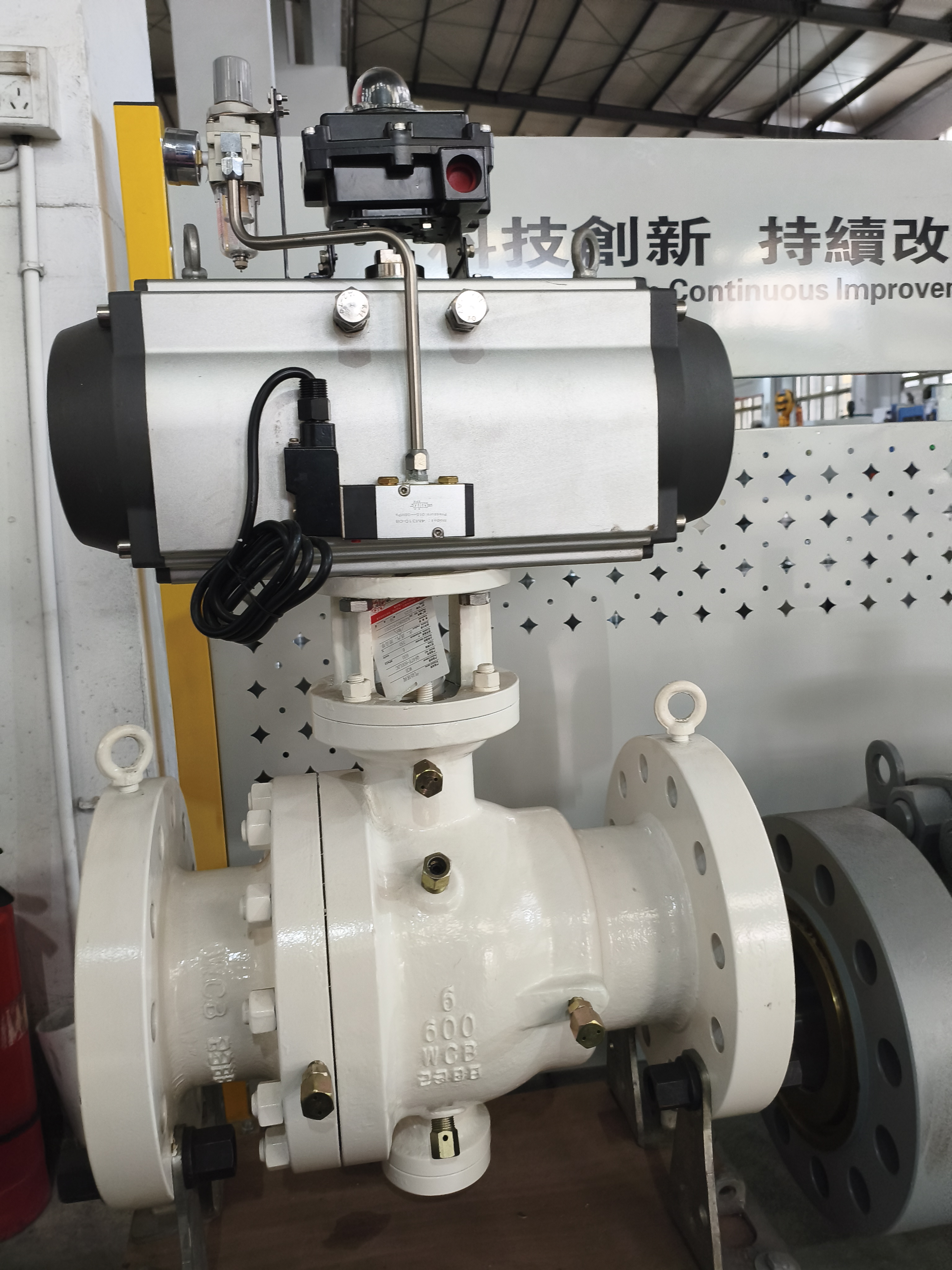

3. Четвертьоборотный привод с пневматическим приводом Оборудован пневматическим поворотным приводом (двойного действия/одностороннего действия с пружинным возвратом – опция). Поворот на четверть оборота на 90 градусов, быстрое открытие и закрытие. Может соответствовать электромагнитному клапану, концевому выключателю, позиционеру для дистанционного управления сигналом.

4. Противовыбросовая конструкция штока Противовыбросовый шток предотвращает выброс штока под давлением во внутренней полости. Имеется антистатическое устройство для снятия статического электричества, образующегося между шаром и седлом.

5. Устойчивая к высоким температурам металлическая пара уплотнений. Седло в сборе «металл-металл» выдерживает высокие рабочие температуры, не подвержено старению или деформации в отличие от мягких седел из ПТФЭ. Полнопроходные и уменьшенные проходные отверстия являются дополнительными.

6. Функция сброса давления в полости корпуса. Когда захваченная среда внутри полости нагревается и давление повышается, избыточное давление можно сбросить в сторону трубопровода, чтобы защитить компоненты клапана.

Преимущества

• Конструкция с жестким седлом из стеллита «металл по металлу», подходящая для высокотемпературных, высоковязких, зернистых и слабоабразивных сред, где мягкое седло не работает.

• Конструкция с плавающим шаром обеспечивает надежное двунаправленное закрытие.

• Пневматический четвертьоборотный привод обеспечивает быстрое дистанционное автоматическое управление включением-выключением; Версия с пружинным возвратом гарантирует безопасное положение при потере воздуха.

• Твердая уплотнительная поверхность отличается превосходной износостойкостью, противозадирными свойствами и длительным сроком службы.

• Фланцевое соединение обеспечивает стабильное соединение трубопровода, удобное для проверки и замены.

• Широкий диапазон рабочих температур, гораздо более высокая термостойкость по сравнению с шаровыми кранами с мягким седлом из ПТФЭ.

• Может быть собран с электромагнитным клапаном, концевым выключателем и позиционером для интеграции в автоматическую систему промышленного управления.

Стандарты и типичное применение

Соответствие: API 6D, ASME B16.34, ASME B16.5, API 598.

Применяется для высокотемпературного масла, теплопроводного масла, пара, коксового газа, содержащих частицы сред в нефтехимической, металлургической и термической промышленности.
