H77
NIPO

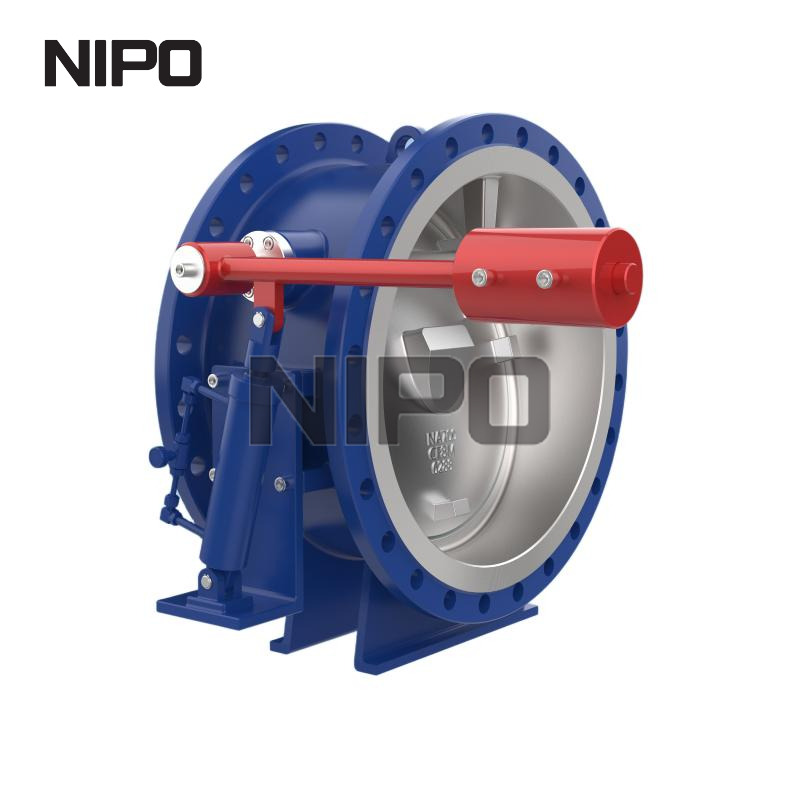

Являясь ведущим производителем и мировым поставщиком передовых решений по контролю жидкости, мы представляем бесхлопотный наклонный обратный клапан (короткая серия). Этот узкоспециализированный клапан, разработанный специально для критической трубопроводной инфраструктуры, обеспечивает исключительное предотвращение обратного потока и при этом полностью нейтрализует разрушительные силы гидравлического удара. Это окончательный выбор для инженеров, которым необходимы надежность, пространственная эффективность и долгосрочная стабильность работы в сложных условиях.
Усовершенствованные механизмы наклона диска и шарика обеспечивают бесшумную работу без хлопков.
Сверхкомпактная конструкция короткой серии идеально подходит для установки в строго ограниченном пространстве.
Прочная конструкция, специально разработанная для муниципальных и промышленных трубопроводных сетей с высокими требованиями.
Точность напрямую от производителя обеспечивает бескомпромиссное качество для крупномасштабных поставок.
Незахлопывающийся обратный клапан представляет собой вершину инженерной мысли по контролю жидкости, тщательно разработанный для предотвращения обратного потока в сложных трубопроводных инфраструктурах. В отличие от традиционных поворотных обратных клапанов, которые издают резкий металлический хлопок при резком изменении направления потока, в этом усовершенствованном устройстве используется прецизионный механизм наклона диска, позволяющий с абсолютной точностью управлять динамикой жидкости. Когда вы взаимодействуете с этим клапаном, прочный корпус из ковкого чугуна или нержавеющей стали сразу же свидетельствует о его долговечности промышленного уровня, а гладкая, безупречная отделка внутреннего эпоксидного покрытия обеспечивает тактильную гарантию его коррозионной стойкости. Во время активной работы жидкость скользит по гидродинамическому диску, что обеспечивает удивительно тихую работу без вибраций, что полностью исключает резкие акустические ударные волны, связанные с гидроударом. Вы не услышите разрушительный стук и не почувствуете сильную дрожь сквозь бетонный пол вашей насосной станции. Это плавное, контролируемое закрытие — не просто акустическое усовершенствование; это важнейшая механическая защита, которая защищает дорогие центробежные насосы, деликатные приборы и обширные трубопроводные сети от катастрофических скачков давления. Интегрируя этот искусно созданный клапан в вашу инфраструктуру, вы обеспечиваете плавный переход потока, значительно снижая механическое напряжение и продлевая срок службы всей вашей системы управления жидкостями.
Выбор правильных компонентов управления жидкостью требует точных технических данных, чтобы обеспечить безупречную интеграцию в существующую инфраструктуру. Наш обратный клапан без захлопывания изготовлен с соблюдением строгих допусков и соответствует строгим международным стандартам безопасности и производительности. Конфигурация короткой серии специально оптимизирована для сред, где занимаемая площадь имеет большое значение, без ущерба для давления или пропускной способности. Ниже приведена подробная таблица технических характеристик с подробным указанием точных размеров, материалов и рабочих параметров этой серии клапанов. Эти характеристики гарантируют, что каждое поставляемое устройство идеально соответствует требованиям вашего самого требовательного проекта.
Название продукта | Безоткатный наклонный обратный клапан (короткая серия) |
|---|---|
Тип клапана | Обратный клапан с наклонным диском |
Основной механизм | Наклонный диск или шаровой механизм |
Основная функция | Предотвращение обратного потока, работа без ударов, снижение гидроударов |
Диапазон размеров | от 2" до 60" / от DN50 до DN1500 |
Номинальное давление | Классы ANSI 125, 150, 250 / API / ASME |
Материалы корпуса | Углеродистая сталь, Ковкий чугун, Нержавеющая сталь, Бронза |
Материалы сиденья | Металл-металл или эластичное седло (EPDM/Витон) |
Обработка поверхности | Внутреннее эпоксидное покрытие |
Целевые приложения | Водоочистные сооружения, системы очистки сточных вод, промышленное применение |
Этот наклонный обратный клапан, спроектированный для обеспечения максимальной надежности и эксплуатационной эффективности, включает в себя несколько передовых элементов конструкции, которые выгодно отличают его от обычных устройств предотвращения обратного потока. Основное внимание инженеров уделяется оптимизации гидродинамики при минимизации механического износа, обеспечивая непрерывную работу ваших систем без непредвиденных вмешательств или дорогостоящих простоев.
Гидродинамические контуры диска. Внутренний диск имеет такую форму, чтобы минимизировать сопротивление потоку, поддерживая высокую скорость жидкости, не вызывая разрушительной турбулентности или кавитации.
Ускоренная реакция закрытия: эксцентричное расположение шарнира гарантирует, что диск проходит часть расстояния стандартных клапанов, герметизируя трубопровод за миллисекунды до начала обратного потока.
Акустическое демпфирование: устраняя механические удары, клапан значительно снижает уровень окружающего шума на насосных станциях, создавая более безопасную и соответствующую требованиям рабочую среду.
Коррозионностойкая архитектура: сверхпрочные внутренние эпоксидные покрытия обеспечивают непроницаемый барьер против агрессивных жидкостей, продлевая срок службы в жестких условиях эксплуатации сточных вод.
Седло без трения: Точно притертые металлические или упругие посадочные поверхности гарантируют герметичное уплотнение, предотвращая потерю жидкости и поддерживая абсолютную целостность давления в системе.
Самой разрушительной силой в любой трубопроводной сети большой пропускной способности является внезапная ударная волна, возникающая в результате обратного движения жидкости, широко известная как гидравлический удар. Этот обратный клапан без захлопывания специально разработан для полной нейтрализации этой угрозы. Благодаря использованию эксцентрично вращающегося диска с чрезвычайно коротким ходом механизм мгновенно реагирует на замедление потока, защищая все ваши вложения.
Мгновенное уплотнение: диск клапана достигает закрытого положения до того, как жидкость сможет изменить свой импульс, отсекая разрушительную ударную волну в самом ее источнике.
Защита насоса. Устранение скачков давления защищает дорогие центробежные и объемные насосы от трещин в корпусах, выгорания уплотнений и разрушения рабочих колес.
Устранение вибрации: плавный переход предотвращает сильное встряхивание трубы, которое может ослабить фланцевые соединения, повредить прокладки и поставить под угрозу опоры конструкции.
Бесшумная работа: Полное отсутствие ударов металла о металл создает тихий рабочий профиль, необходимый для объектов, расположенных рядом с жилыми домами или в чувствительных к шуму зонах.
Потребление энергии является основной проблемой для любой крупномасштабной операции по переработке жидкостей. Перекачивание жидкостей через ограничительные клапаны напрямую приводит к увеличению затрат на электроэнергию и снижению эффективности системы. Этот клапан имеет аэродинамически оптимизированный внутренний профиль, который в полностью открытом положении представляет собой минимальное препятствие на пути потока, что приводит к исключительно высокому значению Cv (коэффициент расхода).
Обтекаемый путь прохождения жидкости: внутренняя геометрия плавно направляет воду вокруг диска, практически исключая энергозатратные завихрения и турбулентность потока.
Снижение затрат на перекачку: сверхнизкий перепад давления означает, что вашим насосам не придется работать так усердно, чтобы поддерживать давление в системе, что обеспечивает существенную долгосрочную экономию энергии.
Стабильные динамические характеристики: даже в условиях нестабильного или пульсирующего потока диск остается совершенно стабильным, не вибрируя, что предотвращает преждевременный износ шарнирных пальцев.
Максимальная пропускная способность: Свободная площадь поперечного сечения гарантирует, что ваши трубопроводы будут работать с максимальной расчетной производительностью без образования узких мест на станции обратного клапана.
Промышленная среда неумолима, подвергая оборудование воздействию абразивных частиц, агрессивных химикатов и экстремальным механическим нагрузкам. Для борьбы с этими суровыми условиями этот наклонный обратный клапан изготовлен из тщательно подобранных материалов премиум-класса. Тактильная прочность толстостенной отливки отражает бескомпромиссный подход к долговечности производства и структурной целостности.
Универсальные отливки корпуса: доступны из прочной углеродистой стали, ковкого чугуна для превосходной прочности на разрыв или из высококачественной нержавеющей стали и бронзы для максимальной устойчивости к коррозии.
Расширенные варианты седел: выбирайте между седлами из металлического сплава, обработанными с высокой точностью, для применения в условиях высоких температур или упругими уплотнениями из EPDM/Viton для обеспечения абсолютного отсутствия утечек.
Защитная эпоксидная броня: толстое внутреннее эпоксидное покрытие, нанесенное на заводе-изготовителе, защищает основной металл от окисления, химического воздействия и абразивного износа.
Износостойкие шарнирные механизмы: шарнирные пальцы и втулки изготовлены из закаленных сплавов, что обеспечивает плавное шарнирное соединение в течение сотен тысяч циклов без истирания или заедания.
Современные инженерные проекты часто сталкиваются с серьезными пространственными ограничениями, требующими высокопроизводительных компонентов для размещения во все более тесных технических помещениях, подземных хранилищах или модернизированных объектах. Обозначение этого наклонного обратного клапана «Короткая серия» напрямую решает эту проблему. Его сильно сжатый строительный размер обеспечивает мощное и компактное решение для сложных прокладок трубопроводов.
Минимальная занимаемая площадь: сверхкороткое расстояние между фланцами позволяет устанавливать его в ограниченном пространстве, где стандартные поворотные обратные клапаны просто физически не помещаются.
Сниженная структурная нагрузка. Компактная конструкция значительно снижает общий вес клапана, уменьшая нагрузку на опоры труб и упрощая требования к проектированию конструкций.
Упрощенная установка: меньший вес и меньшие размеры означают более простой монтаж, более быстрое выравнивание и значительное сокращение трудозатрат на этапе установки.
Готовность к модернизации: короткий профиль делает его идеальной модернизацией для старых объектов, позволяя инженерам заменять устаревшие, громоздкие клапаны без необходимости переконфигурировать существующие трубопроводы.
Соблюдение требований и безопасность не подлежат обсуждению в муниципальной и промышленной инфраструктуре. Эта серия клапанов тщательно спроектирована, протестирована и сертифицирована в соответствии с самыми строгими мировыми отраслевыми стандартами. От литейного производства до окончательной сборки каждое устройство проходит строгие протоколы обеспечения качества, гарантирующие безупречную и надежную работу в полевых условиях.
Широкая матрица размеров: Доступен широкий диапазон размеров от 2 до 60 дюймов (от DN50 до DN1500), включая все: от вспомогательных линий до основных магистральных водопроводов.
Способность работать при высоком давлении: спроектирован так, чтобы выдерживать серьезные давления в системе, полностью соответствует классам ANSI 125, 150 и 250, а также спецификациям API и ASME.
Строгий контроль качества: каждый отдельный клапан перед отправкой подвергается гидростатическим испытаниям корпуса и седла под высоким давлением для проверки структурной целостности и герметичности.
Прослеживаемость материалов: доступна полная документация и отчеты об испытаниях материалов, что обеспечивает полную прозрачность и соответствие вашим записям о инженерных закупках.
Исключительная универсальность и надежность поворотного обратного клапана без захлопывания делают его краеугольным компонентом во многих требовательных отраслях. Его доказанная способность работать с различными текучими средами, обеспечивая при этом надежное предотвращение обратного потока, укрепила его репутацию оптимального решения для проектов критической инфраструктуры во всем мире.
Муниципальная очистка воды: абсолютно необходима для защиты высотных насосных станций и обширных распределительных сетей от разрушительных скачков давления.
Управление сточными водами: Прочная конструкция и варианты эластичных сидений справляются с неочищенными сточными водами и абразивными стоками с исключительной и долгосрочной надежностью.
Контуры охлаждающей воды: идеально подходят для промышленных градирен и контуров теплообменников, где непрерывный беспрепятственный поток имеет решающее значение для управления температурным режимом.
Промышленная обработка: легко адаптируется для различных промышленных применений, требующих строгого предотвращения обратного потока без риска механического удара или вибрации трубопровода.
Простои системы — враг операционной рентабельности. Поэтому этот клапан разработан по принципу «установил и забыл», требуя минимального обслуживания на протяжении всего длительного срока службы. Если требуются специальные рабочие профили, платформа клапанов предлагает набор настраиваемых аксессуаров, которые точно соответствуют уникальным гидравлическим характеристикам вашей системы.
Внутренние части, не требующие обслуживания: самосмазывающиеся втулки и прочная конструкция шарнира устраняют необходимость в регулярной внутренней смазке или сложной механической регулировке.
Гидравлические панели управления: для экстремальных условий эксплуатации можно установить дополнительные внешние демпфирующие цилиндры для дальнейшего контроля скорости закрытия и абсолютной гарантии отсутствия гидроударов.
Визуальные индикаторы положения: дополнительные внешние рычаги и индикаторы предоставляют операторам немедленное и четкое визуальное подтверждение открытого или закрытого состояния клапана.
Увеличенный срок службы: сводя к минимуму внутренний износ и устраняя ударные силы, клапан значительно снижает частоту циклов замены и связанные с этим затраты на техническое обслуживание.
Для поиска критически важных компонентов инфраструктуры требуется партнер, который понимает сложный баланс инженерной точности, надежности цепочки поставок и долгосрочной ценности. Как специализированный производитель и глобальный поставщик, мы контролируем каждый аспект производственного процесса: от металлургических испытаний сырья до окончательной гидравлической калибровки. Наши обязательства выходят далеко за рамки поставки продукта; мы предоставляем комплексные решения по контролю жидкости, предназначенные для оптимизации вашей эксплуатационной эффективности.
Преимущество прямого производителя: устраняя посредников, мы предлагаем высококонкурентные структуры ценообразования, оптимизированные для оптовых закупок и поставок крупномасштабных проектов.
Бескомпромиссный контроль качества: наше современное испытательное оборудование гарантирует, что каждый клапан превосходит международные стандарты безопасности и производительности, прежде чем он покинет завод.
Глубокая техническая экспертиза: наша собственная команда инженеров обеспечивает специализированную поддержку, помогая со сложными гидравлическими расчетами, определением размеров и выбором материалов по индивидуальному заказу.
Глобальная логистическая сеть: мы обладаем надежными возможностями для выполнения крупных проектных заказов с точным графиком, гарантируя строгое соблюдение сроков строительства.
Чтобы помочь вашим специалистам по проектированию и снабжению принять обоснованное решение, мы собрали подробные ответы на наиболее распространенные технические вопросы, касающиеся наших обратных клапанов короткой серии с наклоном.
Короткая серия отличается значительно меньшими габаритными размерами по сравнению со стандартными моделями. Эта компактная архитектура специально разработана с учетом жестких пространственных ограничений, снижая общий вес и сводя к минимуму требуемую структурную поддержку, совершенно без ущерба для пропускной способности или номинального давления.
В клапане используется смещенная от центра точка поворота и хорошо сбалансированный диск. По мере уменьшения прямого потока диск начинает динамически закрываться. Поскольку расстояние хода чрезвычайно мало, клапан полностью закрывается непосредственно перед тем, как жидкость может изменить направление, предотвращая внезапное столкновение воды, которое вызывает ударную волну, известную как гидравлический удар.
Да. Клапан с корпусом из ковкого чугуна, прочным внутренним эпоксидным покрытием и упругим седлом из EPDM обладает высокой устойчивостью к абразивному и коррозийному воздействию неочищенных сточных вод. Обтекаемая внутренняя геометрия также предотвращает скопление волокнистых материалов и мусора.
Нет, внешние демпферы (приборные панели) не являются строго необходимыми для стандартных применений, поскольку собственная конструкция наклонного диска обеспечивает превосходные характеристики предотвращения ударов. Однако для особо важных систем с экстремальными перепадами давления или массивными головками насосов можно добавить специальные приборные панели, чтобы обеспечить дополнительный уровень контролируемого замедления.
Внутренний поворотный механизм практически не требует обслуживания. В нем используются штифты из высококачественного износостойкого сплава и самосмазывающиеся втулки, которые хорошо себя чувствуют в условиях непрерывной эксплуатации. Регулярных внешних проверок, как правило, достаточно, что значительно снижает затраты на текущее обслуживание вашего предприятия.
