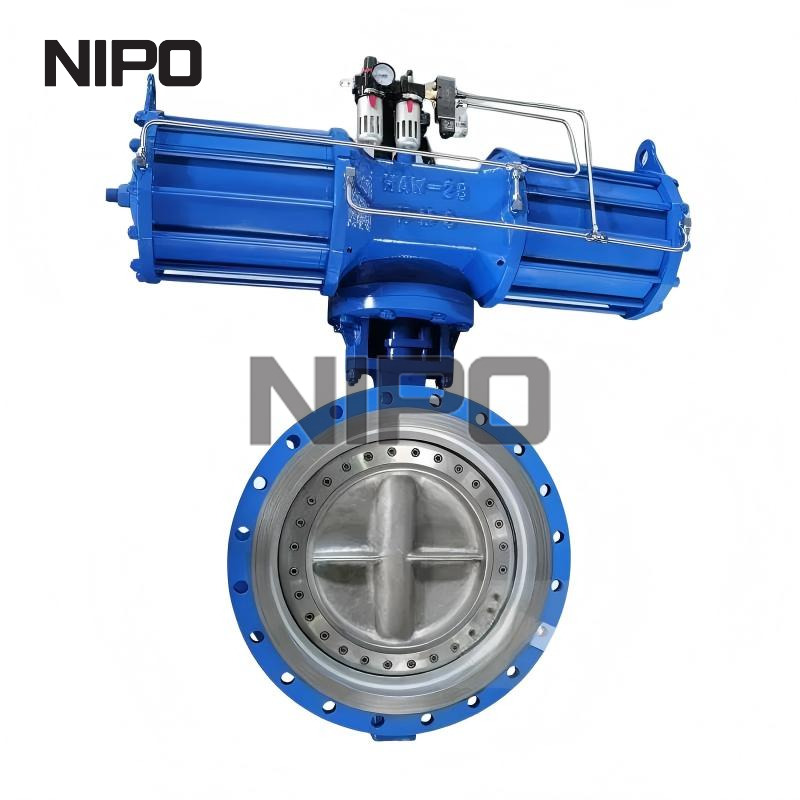

Однонаправленный дисковый затвор с тройным смещением и седлом «металл по металлу» с шестеренчатым/пневматическим приводом

Обзор продукта

Однонаправленный дроссельный клапан с тройным смещением NIPO использует сменную уплотнительную структуру из ламинированного нержавеющей стали и графита. Эта серия может соответствовать требованиям однонаправленной нулевой утечки в соответствующем стандарте. Материал отделки изготовлен из высококачественной нержавеющей стали, что позволяет избежать проблем с коррозией после длительного использования.

• Многослойное уплотнение и сплошное металлическое уплотнение.

• Низкий момент открытия

• Отсутствие трения между седлом и уплотнением.

• Пожаробезопасная конструкция по API607.

• Сменное уплотнение диска

Описание продукта

Диапазон размеров: 2-144 дюйма (50-3600 мм)

Номинальное давление: ASME 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов

Диапазон температур: -46℃– +600℃.

Соединение: пластина, наконечник, стыковая сварка, двойной фланец

Герметичность затвора: ISO 5208-A, ANSI B16.104-VI.

Структура: Многослойная

Материал: WCB, CF8M, A105, F316, C95800, титан, монель, хастеллой и т. д.

Управление: Рычаг, Шестерня, Пневматический, Электрический ОП

Маркировка клапана: MSS-SP-25
Проектирование и производство: API 609, EN 593
Монтажная длина: API 609, ISO 5752, EN 558
Торцевое соединение: ASME B16.5, ASME B16.47, EN 1092, JIS B2220, ГОСТ 12820
Испытания и проверки: API 598, EN 12266, ISO 5208, ANSI B16.104
Верхний фланец: ISO 5211

Структура

Дроссельный клапан с тройным смещением добавляет третий угловой эксцентрик на основе конструкции с двойным эксцентриком. Третье смещение состоит из определенного угла между осевой линией корпуса клапана и конической уплотнительной поверхностью седла, оно обеспечивает возможность быстрого отделения или соприкосновения уплотнительного кольца диска с седлом, что исключает трение и сжатие между седлом и уплотнительным кольцом.

Низкий момент открытия

В этом серийном продукте используется радиальная динамически сбалансированная система уплотнения. Благодаря оптимизированной конструкции усилия, прилагаемые с обеих сторон к впуску и выпуску дроссельной заслонки, становятся приблизительно сбалансированными, что позволяет эффективно снизить крутящий момент открытия клапана.

Материал уплотнительного кольца
Уплотнительное кольцо данной серии изготовлено из пластины из нержавеющей стали с графитом/углеродным волокном/ПТФЭ и т.п. Основное уплотнение - пластина из нержавеющей стали, вспомогательный - неметаллическая прослойка. Такая структура делает клапан более надежно герметизированным, а утечка уплотнения достигает класса VI по ANSI B16.104 или класса A по ISO 5208. По сравнению с материалом резиновой асбестовой пластины, используемый нами материал более износостойкий, устойчивый к смазыванию, надежный и более безопасный для окружающей среды.

Комбинированная система уплотнений
NSEN использует эту конструкцию, чтобы гарантировать, что утечка в клапане может составлять не более 20 частей на миллион. При необходимости доступна динамическая уплотнительная структура, которая обеспечивает хорошее состояние уплотнения набивки и продлевает период бесплатного обслуживания набивки.

Равномерно фиксированная структура

Уплотнительное кольцо поворотного затвора фиксируется равномерно распределенными болтами/гайками. Каждый болт точно расположен и равномерно выдерживает нагрузку. Такая конструкция устраняет проблемы утечки или ослабления уплотнительного кольца из-за неравномерной силы затяжки болтов и гаек.

Пожаробезопасный дизайн и конструкция

Конструкция с металлическим седлом делает клапан пожаробезопасным и соответствует требованиям API 607.

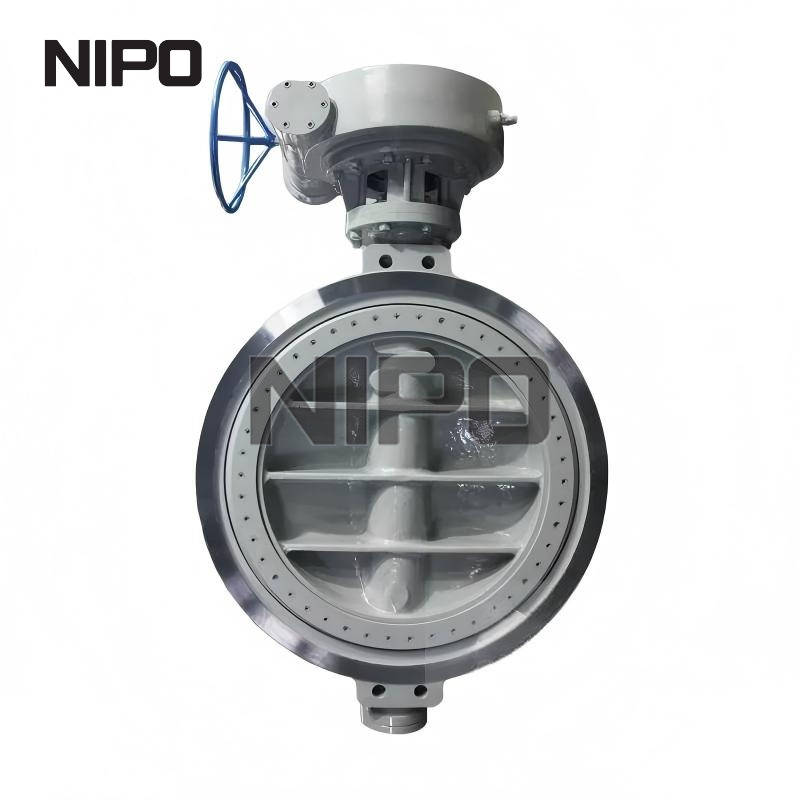

Коробка передач

Механическая коробка передач имеет высококачественную и безопасную конструкцию, которая сочетается с современными характеристиками коробки передач известной марки, а уровень защиты достигает IP 67.

Преимущество:

• ✅ Оптимизированное однонаправленное герметичное закрытие: превосходные характеристики уплотнения для заданного направления давления, идеально подходят для трубопроводов, где давление поступает только с одной стороны.

• ✅ Работа без трения с тройным смещением: диск отрывается от седла сразу после вращения, отсутствие царапин, низкий рабочий крутящий момент, длительный срок службы седла.

• ✅ Прочное жесткое седло металл по металлу: подходит для высокотемпературного пара, дымовых газов, термомасла и абразивных технологических сред.

• ✅ Экономически эффективное решение: по сравнению с двунаправленным дроссельным клапаном с тройным эксцентриситетом, конкурентоспособная цена для однонаправленных условий работы.

• ✅ Несколько вариантов концов: межфланцевые/проушные/фланцевые соединения; конфигурируется с редуктором, пневматическим или электрическим приводом

• ✅ Соответствует API 609, ASME B16.34, API 598; дополнительная сертификация пожаробезопасности и SIL
