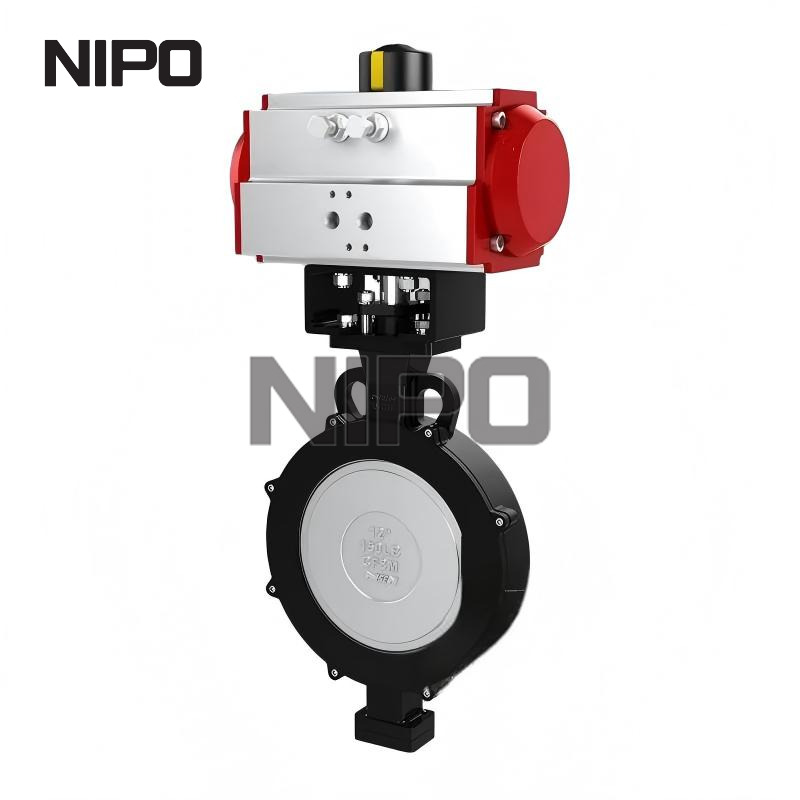

Высокопроизводительный дроссельный клапан с двойным смещением

Обзор продукта

Высокопроизводительный дроссельный клапан NIPO имеет конструкцию с двойным смещением. Наша уникальная конструкция сальникового уплотнения при постоянной нагрузке отличается хорошей эластичностью и высокой надежностью. Уплотнительная конструкция манжетного типа может компенсировать изменения температуры и давления.

• Противовыбросовой шток

• Пожаробезопасность API 6FA.

• 2 конструкции с разъемным валом

• Большая пропускная способность

• Меньший крутящий момент

• Плотное закрытие

Описание продукта

Диапазон размеров: 2-40 дюймов (50-1000 мм)

Номинальное давление: ASME 150 фунтов, 300 фунтов

Диапазон температур: -46℃– +200℃.

Соединение: пластина, наконечник, стыковая сварка, двойной фланец

Материал: углеродистая сталь, нержавеющая сталь, алюминиевая бронза, титан, монель, хастеллой и т. д.

Управление: Рычаг, Шестерня, Пневматический, Электрический ОП

Маркировка клапана: MSS-SP-25.
Проектирование и производство: API 609, EN 593, ASME B16.34.
Монтажная длина: API 609, ISO 5752. Торцевое соединение: ASME B16.5, ASME B16.47, EN 1092, JIS B2210, ГОСТ 12815.
Испытания и проверки: API 598, EN. 12266, ISO 5208, ANSI B16.104
Верхний фланец: ISO 5211

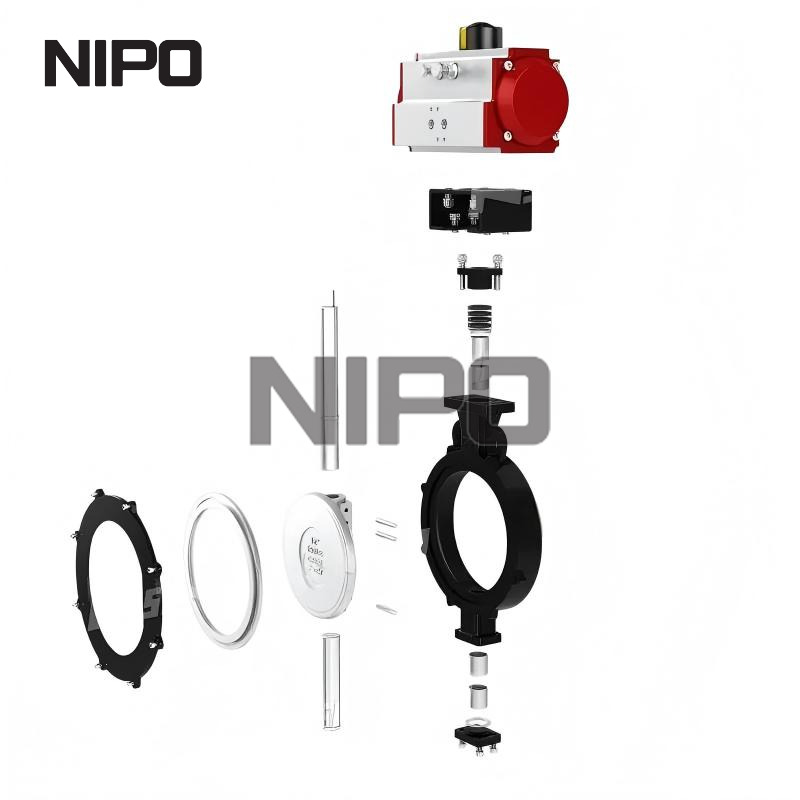

Структура

Структура с двойным смещением

Система уплотнения с динамической нагрузкой Обычно люди обращают внимание только на внутреннюю утечку, возникающую в седле, но игнорируют проблему внешней утечки, то есть утечку части уплотнения. Конструкция набивки с динамической нагрузкой и комбинированной конструкцией обеспечивает соответствие дроссельной заслонки NIPO макс. утечка ≤20 ppm. Это делает герметизацию упаковки надежной и продлевает срок ее безобслуживания.

Противовыбросовая конструкция штока

В верхней части вала предусмотрена противовыбросовая конструкция, предотвращающая выскальзывание вала из сальника в случае случайной поломки вала.

Регулируемая набивка штока

Систему уплотнения можно регулировать с помощью шестигранного болта, не снимая привод. Система уплотнения состоит из сальника, болта, шестигранной гайки и шайбы. Обычно регулировку можно выполнить, повернув шестигранный болт на 1/4 оборота.

Съемное сиденье для удобного обслуживания сиденья.

Седло можно заменить, сняв вставки, без необходимости разборки диска и вала.

Преимущество

По сравнению с клапаном другого типа, высокопроизводительная бабочка имеет следующие преимущества.

- Простота установки и обслуживания

-Доказано, что высокопроизводительный дроссельный клапан является эффективным решением в условиях работы при высоких температурах и высоком давлении.

-Значительно меньший крутящий момент, также может сэкономить стоимость привода.

-Легкий вес и меньший объем по сравнению с пробковым клапаном того же размера, шаровым краном, задвижкой, шаровым клапаном, обратным клапаном

Приложение

• Нефтехимический завод
• Нефтеперерабатывающий завод
• Морская платформа
• Электростанция
• СПГ
• Металлургический завод
• Целлюлозно-бумажная промышленность
• Промышленная система
