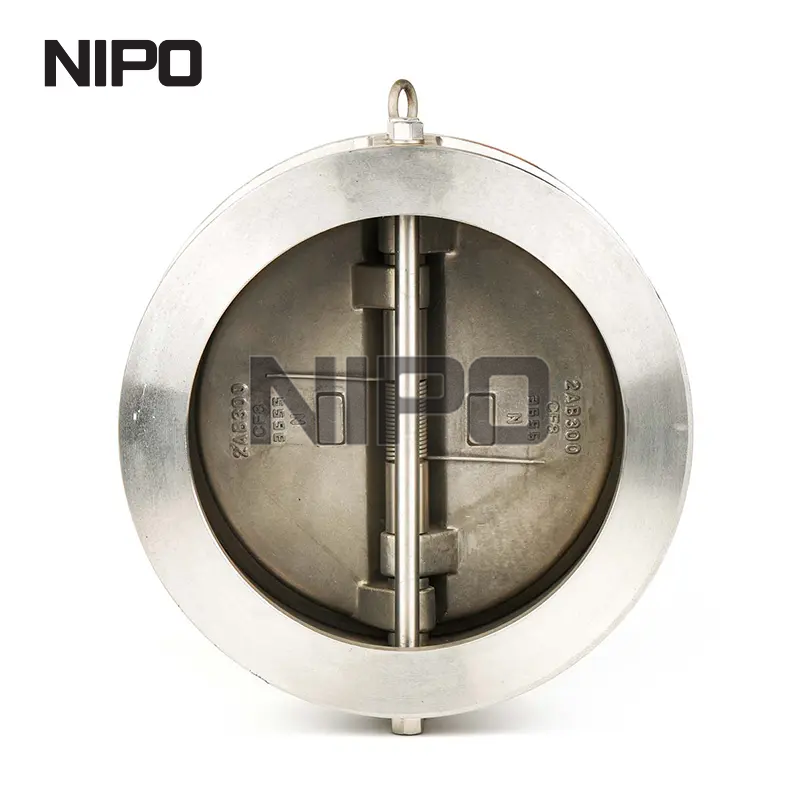

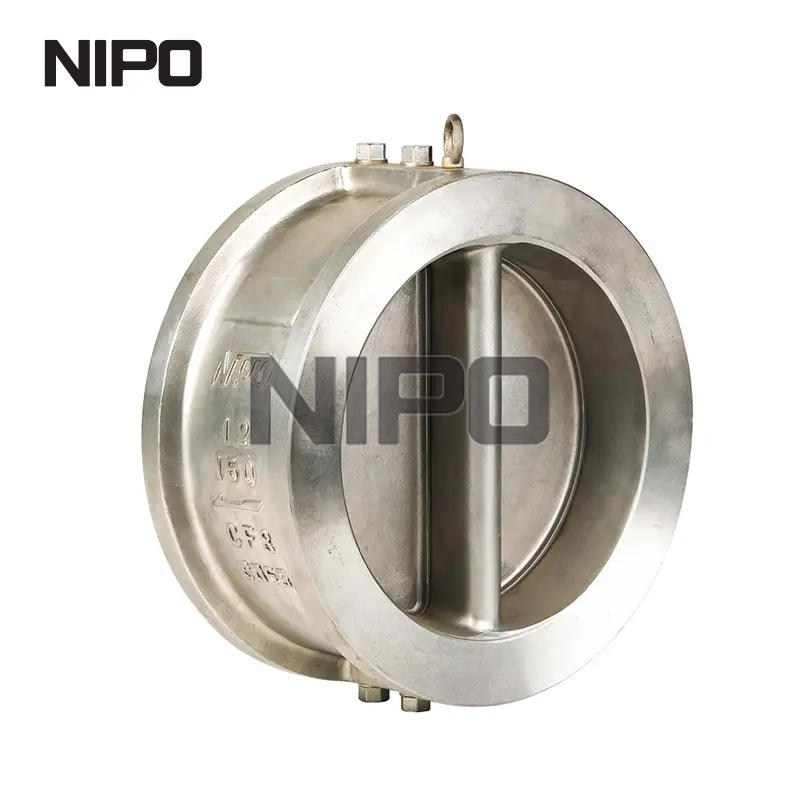

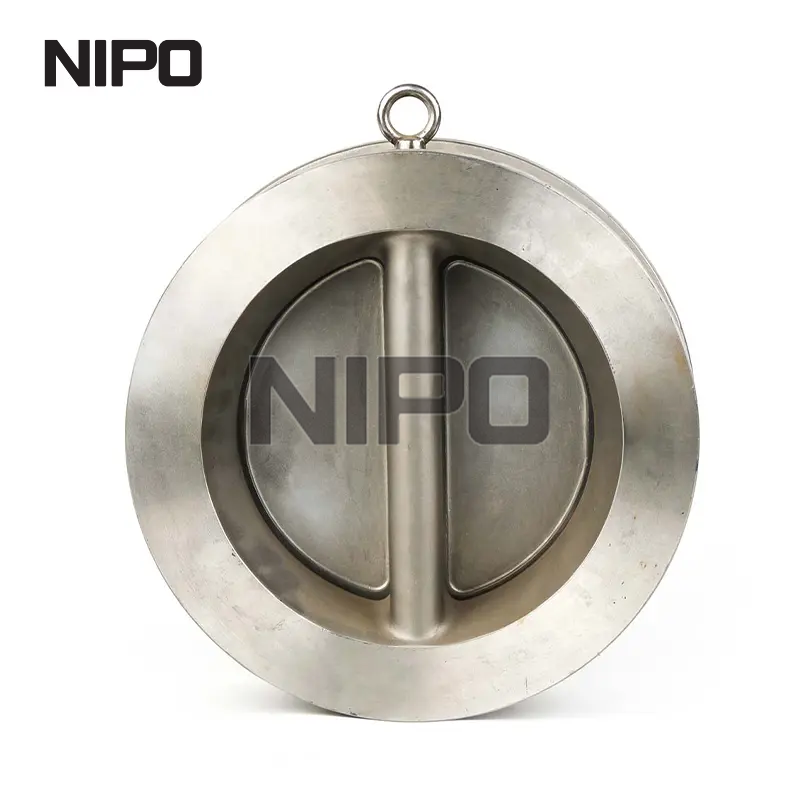

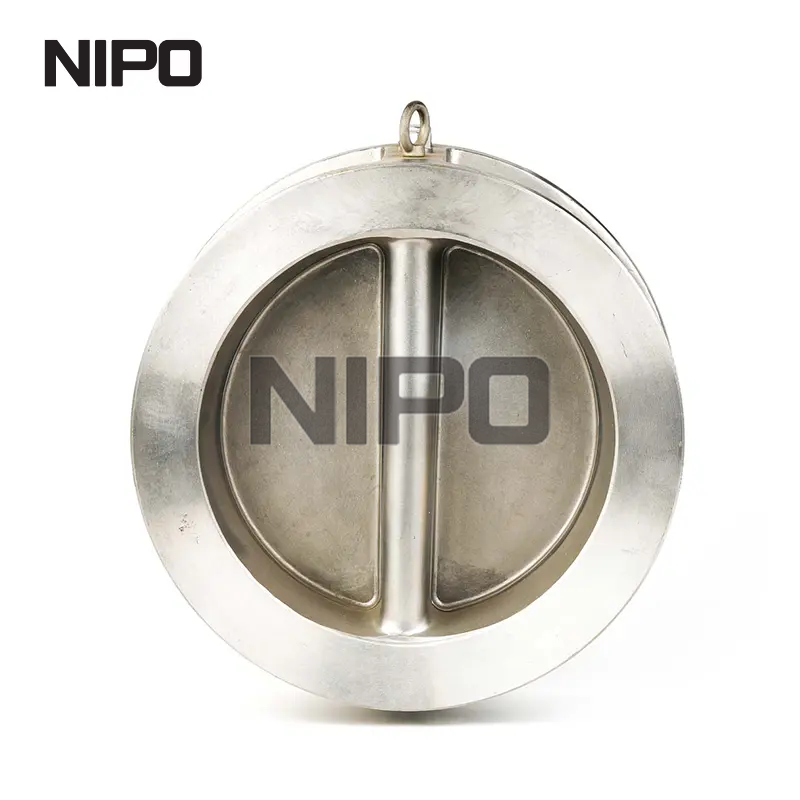

Двухдисковый обратный клапан вафельного типа

штат:
Количество:

Zhejiang Naibang Valves Co., Ltd. является специализированным производителем пластинчатых обратных клапанов, который объединяет исследования, разработки, производство и маркетинг. Компания оснащена сложным оборудованием, состоящим из более чем 100 станков и оборудования с числовым программным управлением. В компании работает более 180 сотрудников, в том числе 26 технических и 20 управленческих сотрудников. Мы гордимся мощным опытом проектирования и производства продукции, а также полным контролем качества и системой послепродажного обслуживания.

Основываясь на философии управления, опирающейся на рынок, управление качеством и инновации, NAlBANG внедрила передовые технологии производства клапанов. Наша продукция, разработанная и изготовленная строго в соответствии со стандартами GB, ANSI/APl, DIN, NF, BS, JlS и т. д., в основном включает в себя однодисковые подъемные и поворотные обратные клапаны, а также двухдисковые поворотные обратные клапаны (H77, H76, H74, H72, H71, H46 и H44), номинальный диаметр 1/2 ~ 60 дюймов (DN15 ~ 1500 мм), номинальное давление. от 150LB до 2500LB (1,0 МПа ~ 25,0 МПа), основные материалы: углеродистая сталь, низкотемпературная сталь, двухфазная сталь (F51/F53), титановый сплав, алюминиевая бронза, INCONELSS304, SS304L, SS316, $ S316L, хромомолибденовая сталь, сплав монель (400/500) 20 # и хастеллой, и т. д. Наша продукция, широко используемая в тяжелой промышленности, связанной с бензином, природным газом, электроэнергетикой, сталелитейной, химической, металлургической, бумажной промышленностью, оборонной промышленностью, судоходством и т. д., получила широкое признание клиентов из Европы, Америки и Юго-Восточной Азии за ее надежную стабильность, надежность, способность и отличное обслуживание.

Придерживаясь рыночного принципа «высшей честности, трудолюбия и специализации», люди из. NAlBANG, на основе совместного развития и взаимной выгоды, будет продолжать поставлять всем нашим друзьям по сотрудничеству отличную продукцию и внимательное обслуживание. Мы приветствуем ваше присутствие здесь для переговоров и сотрудничества, стремясь к общему великолепию.

Компания Zhejiang Naibang Valves Co., Ltd. является специализированным производителем пластинчатых обратных клапанов, который объединяет исследования, разработки, производство и маркетинг. Компания оснащена сложным оборудованием, состоящим из более чем 100 станков и оборудования с числовым программным управлением. В компании работает более 180 сотрудников, в том числе 26 технических и 20 управленческих сотрудников. Мы гордимся мощным опытом проектирования и производства продукции, а также полным контролем качества и системой послепродажного обслуживания.


Основываясь на философии управления, опирающейся на рынок, управление качеством и инновации, NAlBANG внедрила передовые технологии производства клапанов. Наша продукция, разработанная и изготовленная строго в соответствии со стандартами GB, ANSI/APl, DIN, NF, BS, JlS и т. д., в основном включает в себя однодисковые подъемные и поворотные обратные клапаны, а также двухдисковые поворотные обратные клапаны (H77, H76, H74, H72, H71, H46 и H44), номинальный диаметр 1/2 ~ 60 дюймов (DN15 ~ 1500 мм), номинальное давление. от 150LB до 2500LB (1,0 МПа ~ 25,0 МПа), основные материалы: углеродистая сталь, низкотемпературная сталь, двухфазная сталь (F51/F53), титановый сплав, алюминиевая бронза, INCONELSS304, SS304L, SS316, $ S316L, хромомолибденовая сталь, сплав монель (400/500) 20 # и хастеллой, и т. д. Наша продукция, широко используемая в тяжелой промышленности, связанной с бензином, природным газом, электроэнергетикой, сталелитейной, химической, металлургической, бумажной промышленностью, оборонной промышленностью, судоходством и т. д., получила широкое признание клиентов из Европы, Америки и Юго-Восточной Азии за ее надежную стабильность, надежность, способность и отличное обслуживание.


Придерживаясь рыночного принципа «высшей честности, трудолюбия и специализации», люди из. NAlBANG, на основе совместного развития и взаимной выгоды, будет продолжать поставлять всем нашим друзьям по сотрудничеству отличную продукцию и внимательное обслуживание. Мы приветствуем ваше присутствие здесь для переговоров и сотрудничества, стремясь к общему великолепию.


1




Межфланцевый обратный клапан применяется для различных трубопроводов с номинальным давлением PN1,0–42,0 МПа. Класс 150.2500 и номинальный диаметр DN15~1200 мм, NPS1/2-48 и рабочая температура - 196~540°C используются для защиты от обратного течения среды. Выбор различных материалов может применяться к среде, включающей воду, пар, масла, азотную кислоту, уксусную кислоту, сильную окислительную среду, мочевину и т. д.


1. Проектирование и производство:APl594,API6D,JB/T8937:

2. Лицом к лицу, в конце и в конце: AP1594.API6D, DIN3202.JB/T8937.

3. Номинальные значения давления и температуры ASME B16.34, DIN2401.GB/T12224;

4. Проверка и испытание:APl598、GB/T26480;

5. Фланец трубы: JB/T74-90, GB/T9113, HG20592-20635, SH3406, ASMEB16.5, DIN2543-2548, GB/T13402, AP1605, ASME B16.47.


1. Короткая конструктивная длина, всего 1/4 ~ 1/8 длины традиционного фланцевого обратного клапана;

2. Малый объем, легкий вес, всего 1/4 ~ 1/20 от веса традиционного фланцевого обратного клапана,

3. Быстрое закрытие диска клапана, низкое давление гидроудара;

4.Применимо и легко устанавливается на вертикальных или горизонтальных трубопроводах,

5. Гладкий проход и небольшое сопротивление жидкости;

6. Гибкое действие и хорошие характеристики уплотнения:

7.Узкий ход клапана и небольшой удар при закрытии;

8. Интегрированная структура, простая и компактная, красивой формы;

9.Длительный срок службы и хорошая надежность.

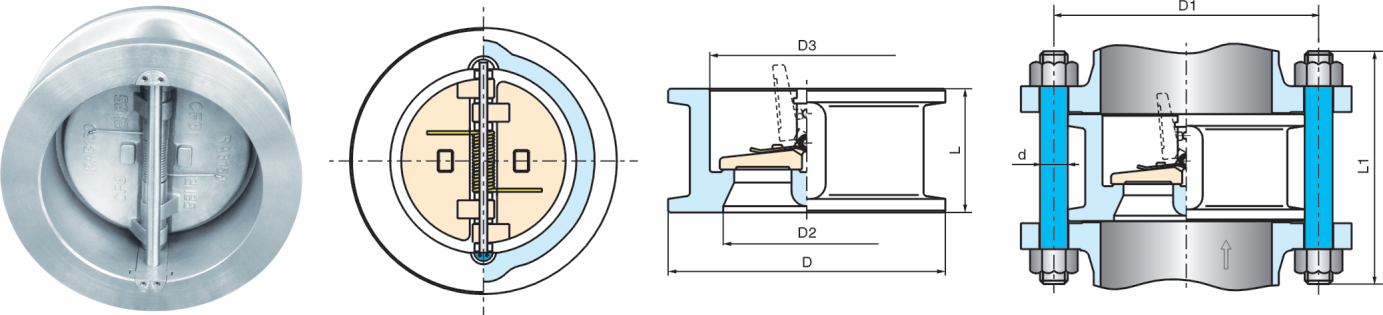

Структура

Двухдисковый поворотный обратный клапан типа H76

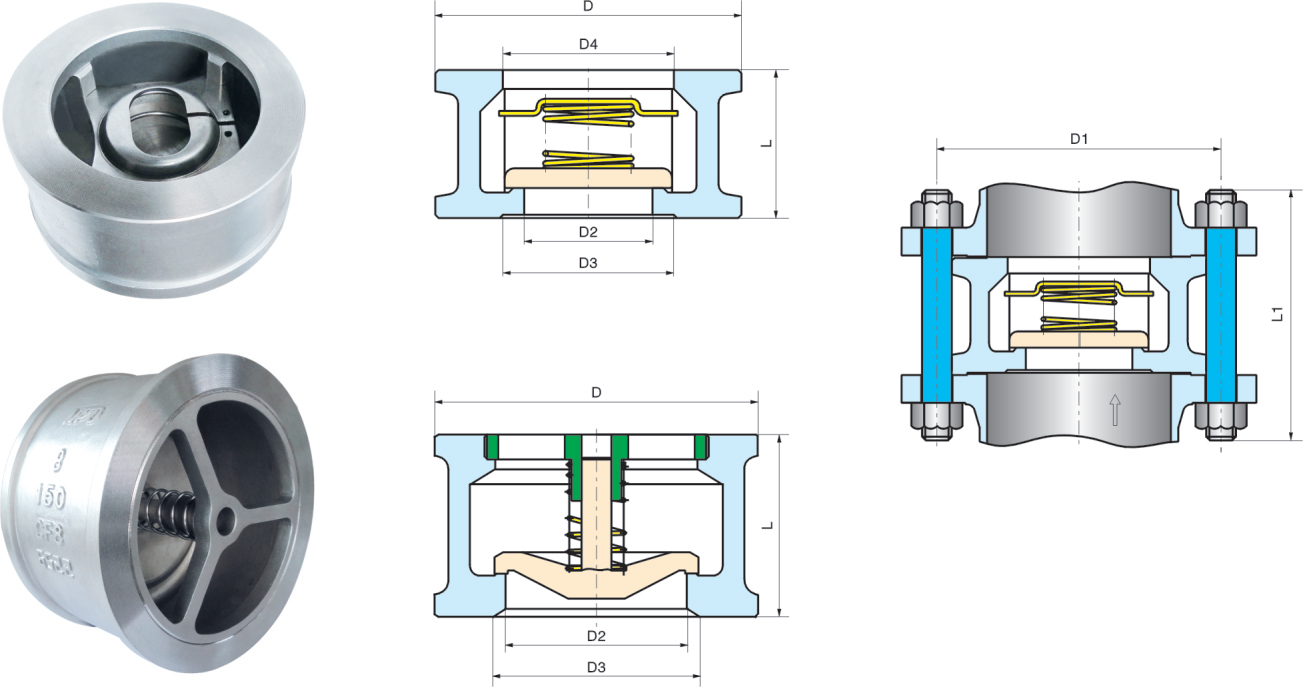

H44 Фланцевый обратный клапан одноклапанный

Давление гидроудара

Маленький диск с коротким ходом и пружинным закрытием,

быстро закрой клапан

Большой ход клапана и требует более длительного времени закрытия.


H76 Тип H44 Давление гидроудара составляет всего от 1/2 до 1/5.

Размеры и вес

Очень короткая конструктивная длина, малый объем и легкая масса.

дает огромные удобства для установки, переноски. Кроме того, хранение и расположение трубопроводов арматуры позволяет значительно сократить расходы на материалы и стоимость строительства.

Длинная конструкция, объем, большой, тяжелый вес.

Длина конструкции типа H76 H44 составляет всего 1/4 ~ 1/6, тип H76 типа H44 весит всего от 1/4 до 1/10.

Сопротивление жидкости

Небольшой, коэффициент сопротивления жидкости £ от 2,6 до 0,7, с увеличением диаметра клапана коэффициент сопротивления жидкости уменьшается.

низкий коэффициент сопротивления потоку E составляет 1,3,3, но в условиях низкого давления диск клапана не может быть полностью открыт, высокое сопротивление жидкости. Сопротивление будет увеличиваться по мере увеличения размера клапана.

Установка

Может быть установлен в горизонтальном или вертикальном положении, легкий вес. не нужно устанавливать подшипники для клапана

Возможна горизонтальная или вертикальная установка, вес тяжелых клапанов большого диаметра требует установки подшипников.

Давление открытия

Маленький клапан под давлением в маленькой банке полностью открывается

Клапан большего размера может быть полностью открыт под давлением.

Надежность

Корпус клапана имеет интегрированную конструкцию, простую и компактную, с небольшим ударом при закрытии, низким давлением гидроудара, длительным сроком службы и хорошей надежностью.

Клапан закрыт, и огромное воздействие гидравлического удара легко повредить клапан.
