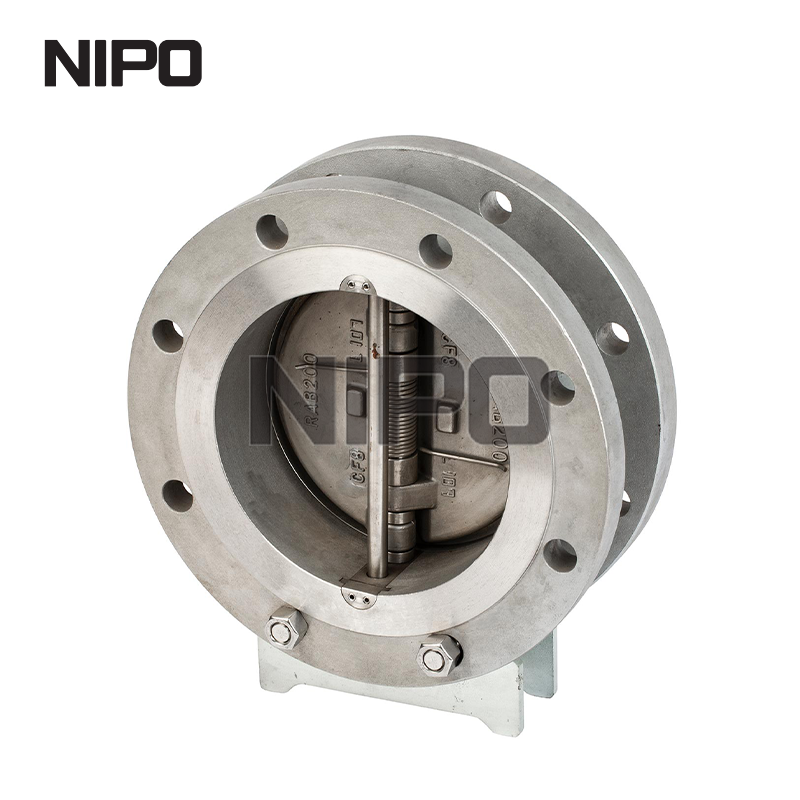

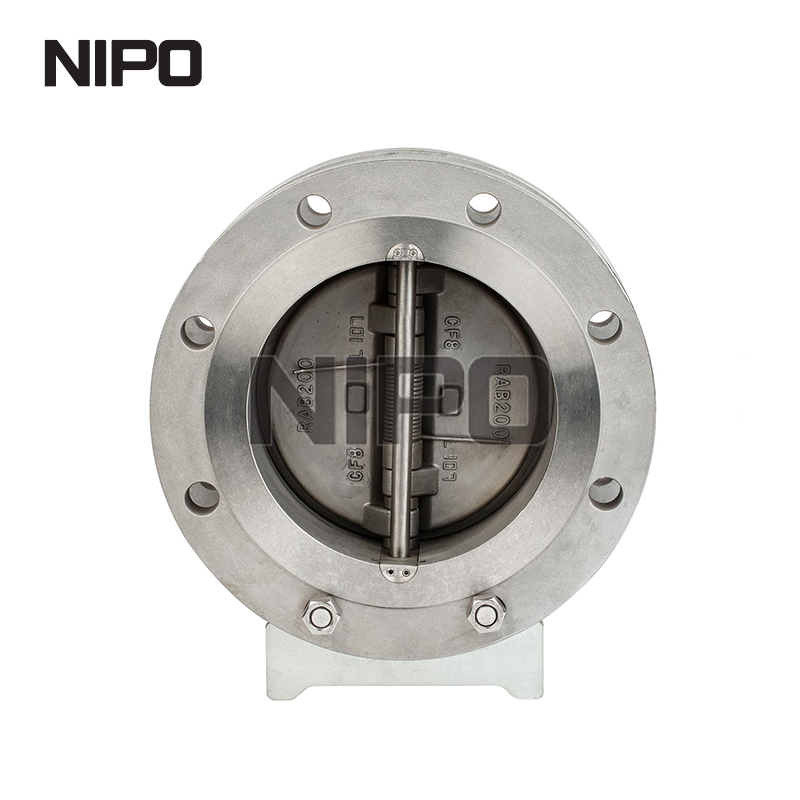

Двухдисковый обратный клапан фланцевого типа с двойным поворотным диском (Api)

штат:

Количество:



Запрос цены Добавить в корзину

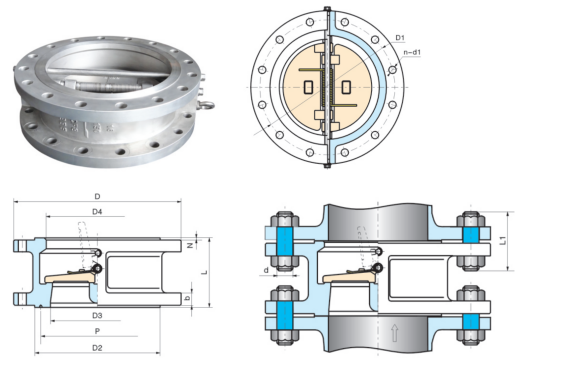

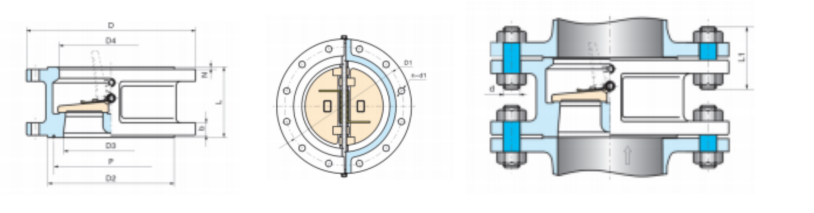

Уровень давления	Размер		Размеры (мм)													Фланец трубы (для справки)
	NPS	DN	L	D	Д1	Д2		Д3	Д4	P	b	Количество винтов	d1Винт диаметром1		N	Количество болтов	Диаметр болта d		Длина болтаL1
	NPS	DN	L	D	Д1	РФ	Р.Дж.	Д3	Д4	P	b	Количество винтов	в	мм	N	Количество болтов	в	мм	РФ	Р.Дж.
Класс 150 PN2,0 МПа ASME B16.47B	8	200	127	345	298.5	270	273	203	210	247.65	27	8	7/8	22.5	2	8	3/4	М20	120	135
	10	250	146	405	362	324	330	254	266	304.801	28.6	12	1	25.5	2	12	7/8	М24	135	150
	12	300	181	485	432	381	406	305	310	381.001	30.2	12	1	25.5	2	12	7/8	М24	135	150
	14	350	184	535	476	413	425	350	355	396.876	33.4	12	1⊃1;/₈	28.5	2	12	1	М27	145	160
	16	400	191	595	540	470	483	400	405	454.026	35	16	1⊃1;/₈	28.5	2	16	1	М27	155	170
	18	450	203	635	578	533	546	450	455	517.526	38.1	16	1⊃1;/₄	32	2	16	1⊃1;/₈	М30	165	180
	20	500	219	700	635	584	597	500	505	558.801	41.3	20	1⊃1;/₄	32	2	20	1⊃1;/₈	М30	170	185
	24	600	222	815	749.5	692	711	600	605	673.101	46.1	20	1⊃3;/₈	35	2	20	1⊃1;/₄	М33	185	200
	28	700	305	835	795.5	762	−	700	700	−	43	40	7/8	22.5	2	40	3/4	М20	205	−
	30	750	305	885	846	813	−	746	750	−	43	44	7/8	22.5	2	44	3/4	М20	210	−
	32	800	305	940	900	864	−	796	800	−	44.6	48	7/8	22.5	2	48	3/4	М20	225	−
	36	900	368	1055	1009.5	972	−	880	893	−	50.9	44	1	25.5	2	44	7/8	М24	250	−
	42	1050	432	1225	1171.5	1130	−	1040	1045	−	57.3	48	1⊃1;/₈	28.5	2	48	1	М27	275	−
	48	1200	524	1390	1335	1289	−	1166	1200	−	63.6	44	1⊃1;/₄	32	2	44	1⊃1;/₈	М30	305	−

Межфланцевый обратный клапан применяется для различных трубопроводов с номинальным давлением PN1,0–42,0 МПа, класса 150–2500 и номинальным диаметром DN15–1200 мм, NPS1/2-48 и рабочей температурой -196–540 ℃ для защиты от обратного течения среды. Выбор различных материалов может применяться к средам, включающим воду, пар, масла, азотную кислоту, уксусную кислоту, сильные окислители. среда и мочевина и т. д.

Стандарт и спецификация

1.Проектирование и производство:API594,API6D,JB/T8937;

2. Лицом к лицу, в конце и в конце: API594, API6D, DIN3202, JB/T8937;

3. Номинальные значения давления и температуры ASME B16.34, DIN2401, GB/T12224;

4. Проверка и тестирование: API598, GB/T26480;

5. Фланец трубы: JB/T74~90,GB/T9113,HG20592~20635,SH3406,ASME B16.5,DIN2543-2548,GB/T13402.API605.ASME B16.47.

Поворотный обратный клапан контрастный

Структура	Межфланцевый двухдисковый обратный клапан типа H76	H44 Фланцевый обратный клапан одноклапанный
Давление гидроудара	Маленький диск на короткое время и пружинное закрытие, быстро закройте клапан.	Большой ход клапана и требует более длительного времени закрытия.
Давление гидроудара	H76 Тип H44 – давление гидравлического удара составляет всего от 1/2 до 1/5.
Размеры и вес	Очень короткая конструктивная длина, малый объем и легкая масса обеспечивают удобство установки, транспортировки, хранения и расположения трубопроводов клапанов, кроме того, это может значительно сократить расходы на материалы и стоимость строительства.	Длинная конструкция, объем, большой, тяжелый вес.
Размеры и вес	H76 H44 – длина конструкции составляет всего 1/4 ~ 1/6, H76 Тип H44 весит всего от 1/4 до 1/10.
Сопротивление жидкости	Небольшой, коэффициент сопротивления жидкости ξ от 2,6 до 0,7, с увеличением диаметра клапана коэффициент сопротивления жидкости уменьшается.	низкий коэффициент сопротивления потоку ξ составляет 1,3 ~ 3, но в условиях низкого давления диск клапана не может быть полностью открыт, высокое сопротивление жидкости. Сопротивление будет увеличиваться по мере увеличения размера клапана.
Установка	Возможна установка в горизонтальном или вертикальном положении, легкий вес, не требуется установка подшипников для клапана.	Может быть установлен в горизонтальном или вертикальном положении, вес тяжелых клапанов большого диаметра, необходимо установить подшипники.
Давление открытия	Маленький клапан под давлением в маленькой банке полностью открывается	Клапан большего размера может быть полностью открыт под давлением.
Надежность	Корпус клапана имеет интегрированную конструкцию, прост и компактен, малый удар при закрытии, низкое давление гидроудара, длительный срок службы и хорошая надежность.	Клапан закрыт, и огромное воздействие гидравлического удара легко повредить клапан.

Компания Zhejiang Naibang Valves Co., Ltd. является специализированным производителем пластинчатых обратных клапанов, который объединяет исследования, разработки, производство и маркетинг. Компания оснащена сложным оборудованием, состоящим из более чем 100 станков и оборудования с числовым программным управлением. В компании работает более 180 сотрудников, в том числе 26 технических и 20 управленческих сотрудников. Мы гордимся мощным опытом проектирования и производства продукции, а также полным контролем качества и системой послепродажного обслуживания.

Основываясь на философии управления, опирающейся на рынок, управление качеством и инновации, NAlBANG внедрила передовые технологии производства клапанов. Наша продукция, разработанная и изготовленная строго в соответствии со стандартами GB, ANSI/APl, DIN, NF, BS, JlS и т. д., в основном включает в себя однодисковые подъемные и поворотные обратные клапаны, а также двухдисковые поворотные обратные клапаны (H77, H76, H74, H72, H71, H46 и H44), номинальный диаметр 1/2 ~ 60 дюймов (DN15 ~ 1500 мм), номинальное давление. от 150LB до 2500LB (1,0 МПа ~ 25,0 МПа), основные материалы: углеродистая сталь, низкотемпературная сталь, двухфазная сталь (F51/F53), титановый сплав, алюминиевая бронза, INCONELSS304, SS304L, SS316, $ S316L, хромомолибденовая сталь, сплав монель (400/500) 20 # и хастеллой, и т. д. Наша продукция, широко используемая в тяжелой промышленности, связанной с бензином, природным газом, электроэнергетикой, сталелитейной, химической, металлургической, бумажной промышленностью, оборонной промышленностью, судоходством и т. д., получила широкое признание клиентов из Европы, Америки и Юго-Восточной Азии за ее надежную стабильность, надежность, способность и отличное обслуживание.

Придерживаясь рыночного принципа «высшей честности, трудолюбия и специализации», люди из. NAlBANG, на основе совместного развития и взаимной выгоды, будет продолжать поставлять всем нашим друзьям по сотрудничеству отличную продукцию и внимательное обслуживание. Мы приветствуем ваше присутствие здесь для переговоров и сотрудничества, стремясь к общему великолепию.
