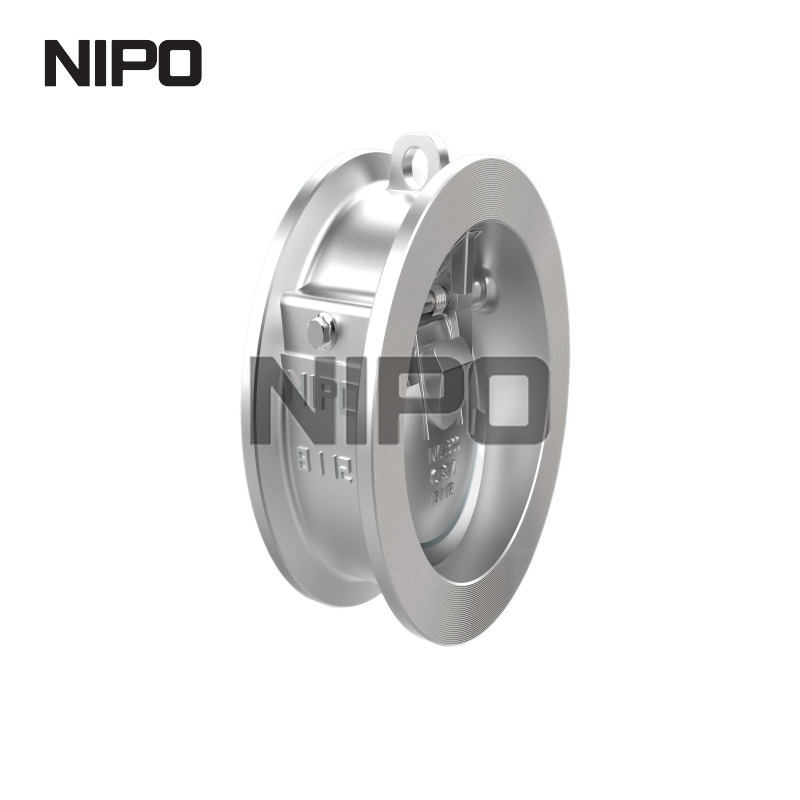

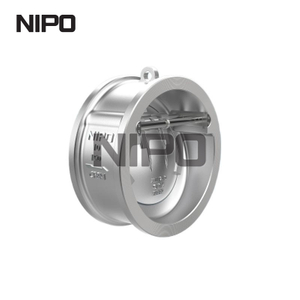

Обратный клапан вафельного типа с наклонным диском из нержавеющей стали

Обзор продукта

Являясь ведущим производителем и надежным поставщиком систем управления промышленными жидкостями, мы поставляем обратный клапан межфланцевого типа из нержавеющей стали с наклонным диском для крупномасштабных закупок. Этот компонент, разработанный для суровых условий эксплуатации, обеспечивает оптимальное предотвращение обратного потока, сохраняя при этом исключительную структурную целостность.

• Изготовлен из высококачественной нержавеющей стали для максимальной долговечности.

• Компактная конструкция пластины идеально подходит для компактной интеграции в трубопровод.

• Разработан для минимизации падения давления и сопротивления жидкости.

• Полностью соответствует международным стандартам производства и испытаний.

Описание продукта

Обратный клапан с наклонным диском — это тип обратного клапана, в котором используется шарнирный диск или шар, позволяющий потоку течь в одном направлении и предотвращающий обратный поток в противоположном направлении. Когда направление потока меняется, диск или шар наклоняется, открывая или закрывая клапан, что позволяет эффективно контролировать поток. Эти клапаны обычно используются в тех случаях, когда предотвращение обратного потока имеет решающее значение, например, в системах водоснабжения и канализации, нефте- и газопроводах, а также в промышленных процессах. Они доступны в различных материалах, размерах и номинальных значениях давления для различных применений.

Изготовленный с тщательным вниманием к деталям, обратный клапан с наклоняемым диском вафельного типа из нержавеющей стали имеет безупречную обработанную поверхность, что говорит о его превосходном производственном опыте. Проведя рукой по поверхности фланца, вы обнаружите идеально гладкую, холодную металлическую поверхность, что указывает на использование в конструкции высококачественной нержавеющей стали ASTM A351 CF8M. Прочный, но обтекаемый корпус выкован так, чтобы выдерживать экстремальные механические нагрузки, обеспечивая надежную устойчивость, которую специалисты по промышленному снабжению сразу признают знаком бескомпромиссного качества. При активации внутренний диск движется с точной, бесшумной плавностью, без каких-либо решеток или трения, демонстрируя невероятно жесткие допуски, достигнутые в процессе обработки. Это исключительное мастерство не только гарантирует визуальное превосходство, но и напрямую влияет на долгосрочную эксплуатационную надежность, сокращая циклы технического обслуживания и защищая критически важную инфраструктуру от самых агрессивных сред и скачков высокого давления.

Технические характеристики продукта

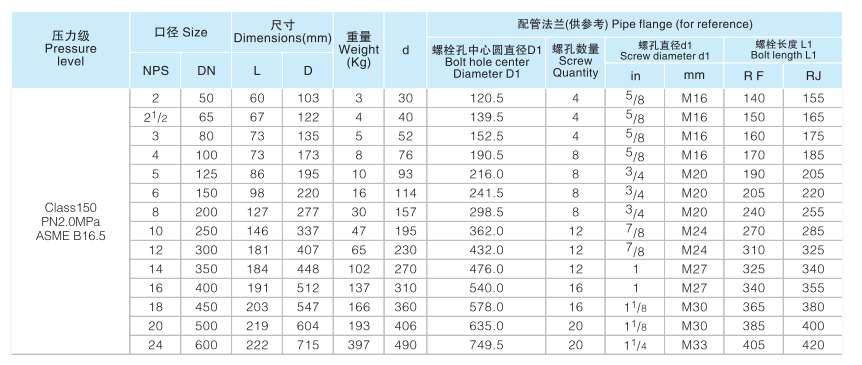

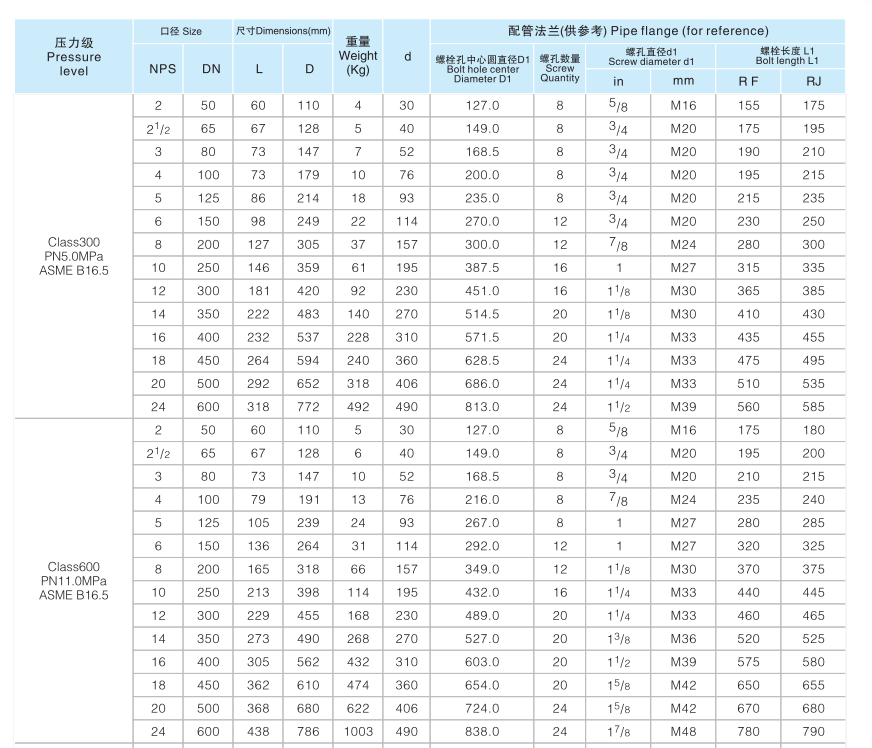

Следующие технические параметры описывают точные технические характеристики нашего обратного клапана с наклоняемым диском межфланцевого типа из нержавеющей стали, обеспечивая точную совместимость с требовательной трубопроводной инфраструктурой.

Ключевые особенности и особенности

Этот обратный клапан из нержавеющей стали, созданный для решения наиболее сложных задач в области гидродинамики, обеспечивает революционные преимущества в вашем рабочем процессе. Сосредоточив внимание на снижении износа системы и оптимизации эффективности потока, он служит важнейшим активом для руководителей предприятий, стремящихся сократить время простоев и повысить общую производительность.

• Оптимизированная динамика потока: тщательно продуманная внутренняя геометрия значительно снижает турбулентность, гарантируя, что ваши насосные системы будут работать с максимальной энергоэффективностью без ненужных напряжений или потерь энергии.

• Исключительная структурная целостность: корпус клапана, изготовленный из материалов премиум-класса, противостоит деформации при экстремальных колебаниях давления, продлевая срок службы всей вашей трубопроводной сети и снижая затраты на замену.

• Бесшумная работа: прецизионный шарнирный механизм устраняет резкие механические шумы, типичные для стандартных поворотных клапанов, способствуя созданию более безопасной, тихой и более совместимой промышленной рабочей среды.

• Универсальные варианты уплотнения. Независимо от того, требуется ли для вашего применения надежная устойчивость контакта металл-металл или гарантия герметичности благодаря эластомерам EPDM/Viton, адаптируемая конфигурация седла соответствует строгим экологическим требованиям.

• Удобная для обслуживания архитектура: оптимизированный профиль пластины, разработанный с учетом доступности, обеспечивает быстрый осмотр и обслуживание, значительно сокращая трудозатраты во время плановых ремонтов оборудования.

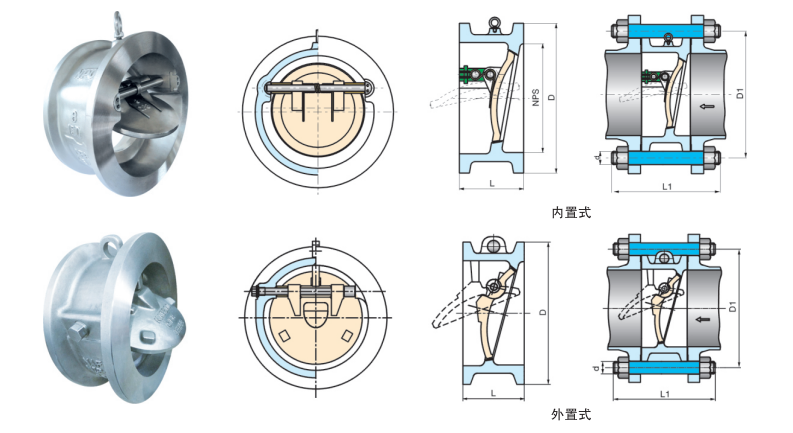

Технические размеры и преимущества производительности

Наш обратный клапан с наклоняемым диском межфланцевого типа из нержавеющей стали тщательно разработан с учетом множества рабочих характеристик, чтобы обеспечить непревзойденную надежность. Каждый аспект конструкции специально разработан для защиты вашей инфраструктуры, оптимизации установки и обеспечения непрерывной и бесперебойной работы в сложных промышленных условиях.

• Защита от гидроудара и быстрое закрытие: благодаря эксцентриковому валу и конструкции с наклонным диском клапан имеет исключительно короткий ход. Во время замедления жидкости или начала обратного потока сила тяжести и противодавление работают совместно, обеспечивая быстрое и плавное закрытие клапана. Такое быстрое реагирование существенно смягчает разрушительный эффект гидравлического удара, защищая дорогие насосы и прилегающие системы трубопроводов от катастрофических повреждений.

• Низкий перепад давления и высокая эффективность жидкости: обтекаемый внутренний канал потока гарантирует, что диск создает минимальные препятствия в полностью открытом состоянии. Этот аэродинамический подход обеспечивает значительно более высокий коэффициент расхода (Cv) по сравнению с традиционными поворотными обратными клапанами, что напрямую приводит к снижению потерь напора и существенной экономии долгосрочных затрат на энергию для перекачки.

• Компактная конструкция и простота установки. Интеллектуальное соединение вафельного типа отличается чрезвычайно коротким монтажным расстоянием и легким профилем. Он безупречно интегрируется в компоновку трубопроводов с ограниченным пространством, устраняя необходимость в значительных структурных модификациях. Компактность значительно снижает сложность установки и необходимость в прочных опорах трубопровода.

• Премиальные материалы и коррозионная стойкость. Корпус и диск клапана, изготовленные полностью из высококачественной нержавеющей стали (например, ASTM A351 CF8M/1.4408), обладают исключительной устойчивостью к коррозионным воздействиям и повышенным температурам. Он легко справляется с агрессивными средами, включая агрессивные химикаты, летучие нефть и газ, сточные воды с высоким содержанием солей и высокотемпературный пар.

• Превосходное уплотнение и контроль качества. Чтобы удовлетворить разнообразные эксплуатационные требования, мы предлагаем варианты жесткого уплотнения «металл-металл» или высокоэластичного мягкого уплотнения (EPDM/Viton). Каждый отдельный блок перед отправкой проходит строгие испытания под давлением в строгом соответствии со стандартами API 598, что гарантирует надежную работу с нулевыми утечками как при низком, так и при высоком давлении.

• Широкая отраслевая адаптируемость: этот клапан отличается высокой чувствительностью к низким скоростям потока и чрезвычайно низким давлением открытия. Это универсальная рабочая лошадка. Он широко применяется в муниципальном водоснабжении и водоотведении, на очистных сооружениях, нефтехимических трубопроводах, в промышленных контурах охлаждающей воды, а также в тяжелых системах отопления, вентиляции и кондиционирования воздуха, удовлетворяя разнообразные потребности в предотвращении обратного потока.

• Соответствие международным стандартам: спроектировано и изготовлено в полном соответствии с основными мировыми спецификациями, включая API 594, ASME B16.5 и EN 558. Такое строгое соблюдение обеспечивает безупречную совместимость и надежное соединение с широким спектром международных фланцевых систем промышленных трубопроводов.

Почему выбирают нас

Выбор правильного партнера-производителя так же важен, как и выбор правильного компонента. Мы понимаем, что командам по закупкам давления приходится решать огромные задачи, связанные с поиском надежных, совместимых и экономичных решений по контролю жидкости. Сотрудничая с нами, вы получаете доступ к бесперебойной цепочке поставок, бескомпромиссному качеству проектирования и специальной системе поддержки, призванной повысить ваш операционный успех.

• Бескомпромиссная отслеживаемость: каждый клапан из нержавеющей стали, который мы производим, поставляется с подробными отчетами об испытаниях материалов (MTR), гарантируя, что вы можете отследить точное металлургическое происхождение ваших компонентов для полного спокойствия в соответствии с нормативными требованиями.

• Передовые производственные мощности: используя самые современные станки с ЧПУ и автоматизированные испытательные стенды, мы поддерживаем невероятно жесткие допуски, в результате чего продукты работают безупречно прямо из коробки, исключая дорогостоящие корректировки на месте.

• Стратегическое управление запасами: мы поддерживаем стабильные запасы критически важных размеров и номиналов давления, что обеспечивает быструю отправку и значительно сокращает время выполнения ваших срочных инфраструктурных проектов.

• Экспертная техническая консультация: Наша опытная команда инженеров готова помочь со сложными гидродинамическими расчетами, помогая вам выбрать точные характеристики клапана для предотвращения кавитации, уменьшения износа и оптимизации конкретной архитектуры трубопровода.

• Создание долгосрочных преимуществ: благодаря использованию высококачественных материалов и тщательному контролю качества наши клапаны значительно снижают общую стоимость владения за счет сокращения интервалов технического обслуживания и увеличения срока службы.

Часто задаваемые вопросы (FAQ)

Чтобы помочь вашим инженерам и специалистам по закупкам принять обоснованное решение, мы собрали подробные ответы на наиболее распространенные технические вопросы, касающиеся наших обратных клапанов с наклонным диском из нержавеющей стали.

Чем конструкция с наклонным диском превосходит стандартный поворотный обратный клапан в высокоскоростных системах?

Конструкция наклонного диска имеет точку поворота, расположенную рядом с центром диска, что позволяет ему закрываться намного быстрее, чем традиционный поворотный обратный клапан. Такое быстрое закрытие сводит к минимуму обратную скорость жидкости перед седлом клапана, что является основным механизмом предотвращения разрушительного гидравлического удара в высокоскоростных насосных системах.

Можно ли устанавливать этот межфланцевый клапан на вертикальных трубопроводах?

Да, обратный клапан с наклонным диском межфланцевого типа можно устанавливать как на горизонтальных, так и на вертикальных трубопроводах. Однако при вертикальной установке крайне важно, чтобы поток жидкости был направлен вверх. Внутренняя пружина и гравитационный механизм откалиброваны для обеспечения быстрого закрытия от обратного потока вниз.

Как выбор между седлом «металл по металлу» и упругим седлом влияет на пригодность применения?

Упругое седло (например, EPDM или Viton) обеспечивает отличную герметичность и идеально подходит для воды, сточных вод и обычных промышленных жидкостей при умеренных температурах. Седла металл-металл разработаны для тяжелых условий эксплуатации, включая высокие температуры (до 1000°F/540°C), абразивные среды или агрессивные химикаты, при которых эластомеры быстро разрушаются.

Какая информация необходима для обеспечения совместимости с существующими фланцами трубопровода?

Чтобы гарантировать идеальную посадку, вы должны подтвердить номинальный размер трубы (NPS или DN), необходимое номинальное давление (например, класс 150, PN16) и конкретный стандарт фланца вашего трубопровода (например, ASME B16.5 или EN 1092-1). Наши межфланцевые клапаны спроектированы так, чтобы их можно было надежно зажать между этими стандартными фланцами.

Какую пользу дает компактный габаритный размер при модернизации объекта?

Сверхкороткие межфланцевые размеры межфланцевой конструкции требуют значительно меньше осевого пространства по сравнению с фланцевыми обратными клапанами. Это позволяет инженерам предприятия легко интегрировать клапан в существующие, плотно расположенные трубопроводные галереи без необходимости резки, повторной сварки или значительной модификации окружающих трубопроводов, что существенно экономит трудозатраты и время простоя.
