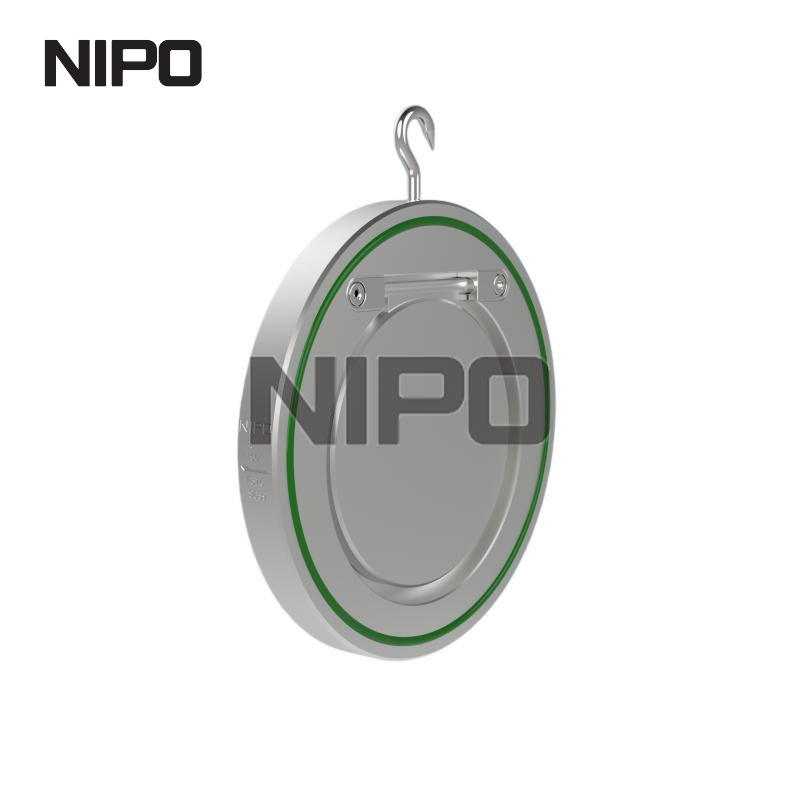

Однодисковый обратный клапан сэндвич-типа с тремя уплотнительными кольцами (кованый корпус)

Обзор продукта
Этот однодисковый обратный клапан имеет конструкцию сэндвич-типа с кованым корпусом, обеспечивающим дополнительную долговечность и прочность. Он оснащен тремя уплотнительными кольцами для надежного и герметичного уплотнения. Клапан подходит для различных применений, где требуется предотвращение обратного потока, например, в системах водоснабжения, очистных сооружениях и промышленных процессах. Конструкция поворотного диска обеспечивает плавную и надежную работу, а уплотнительные кольца обеспечивают плотное закрытие, предотвращая любые утечки. Этот обратный клапан прост в установке и обслуживании, что делает его практичным и экономичным решением для нужд вашей трубопроводной системы.

• Кованая конструкция кузова обеспечивает превосходную структурную целостность и устойчивость к высоким давлениям.

• Механизм уплотнения с тройным уплотнительным кольцом обеспечивает герметичность закрытия и предотвращает утечку жидкости.

• Сверхкомпактный сэндвич-профиль минимизирует занимаемую площадь при установке в проектах по оптовым закупкам.

Описание продукта

При защите критически важной инфраструктуры трубопроводов надежность механизмов предотвращения обратного потока абсолютно не подлежит обсуждению. Этот однодисковый обратный клапан сэндвич-типа представляет собой вершину техники регулирования жидкости, тщательно разработанный для защиты ваших дорогих насосов и компрессоров от разрушительного воздействия обратного потока. В тот момент, когда вы берете клапан в руки, огромная плотность и гладкая, прецизионно обработанная металлическая отделка кованого корпуса создают безошибочное ощущение долговечности промышленного уровня. В отличие от пористых литых альтернатив, конструкция из твердой кованой стали при ударе резонирует с глухим тяжелым звоном, что означает отсутствие пустот в внутренней структуре, способной выдерживать интенсивные механические нагрузки, сильные вибрации и сильные скачки давления без микроразрушений.

В основе этого компонента лежит точно сбалансированный поворотный диск, который работает тихо и плавно. Когда начинается прямой поток, диск плавно открывается, сводя к минимуму падение давления и позволяя среде проходить с незначительным сопротивлением. В тот момент, когда поток прекращается или пытается повернуть вспять, диск плотно и окончательно закрывается. Это действие смягчается и герметизируется запатентованной конфигурацией трех уплотнительных колец, устраняя резкий металлический стук, типичный для стандартных клапанов с металлическими седлами, и одновременно обеспечивая непроницаемый барьер для утечки жидкости. Независимо от того, обрабатывает ли ваше предприятие летучие газы, высокотемпературный пар или абразивные нейтральные среды, этот клапан легко интегрируется в вашу систему, обеспечивая операторам душевное спокойствие, обеспечиваемое абсолютным сдерживанием и стабильной работой без технического обслуживания в течение длительного жизненного цикла.

Технические характеристики продукта

Чтобы обеспечить точную интеграцию в существующие системы управления жидкостями, мы предоставляем подробные технические характеристики нашего однодискового обратного клапана. Каждый параметр был тщательно проверен с помощью передовых металлургических испытаний и гидродинамического моделирования. Приведенные ниже данные указывают точные эксплуатационные пороги, возможности материалов и стандарты испытаний, которым соответствует этот клапан, от экстремальных криогенных применений до высокотемпературных паровых процессов. Изучив эти спецификации, инженеры и специалисты по закупкам могут с уверенностью проверить совместимость с их конкретными классами давления, типами сред и требованиями к размерам.

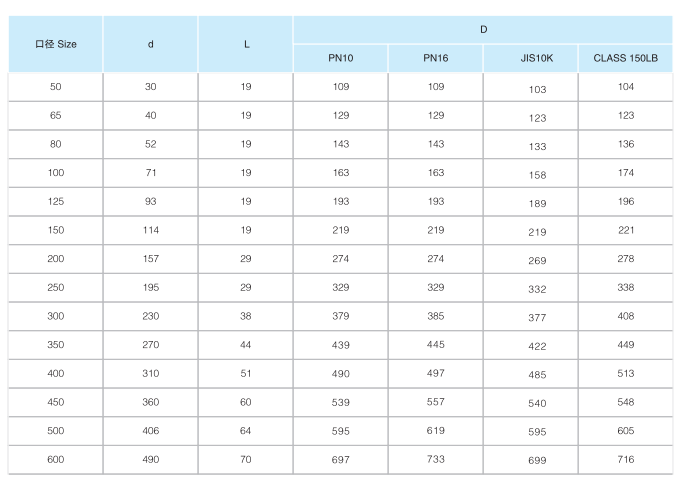

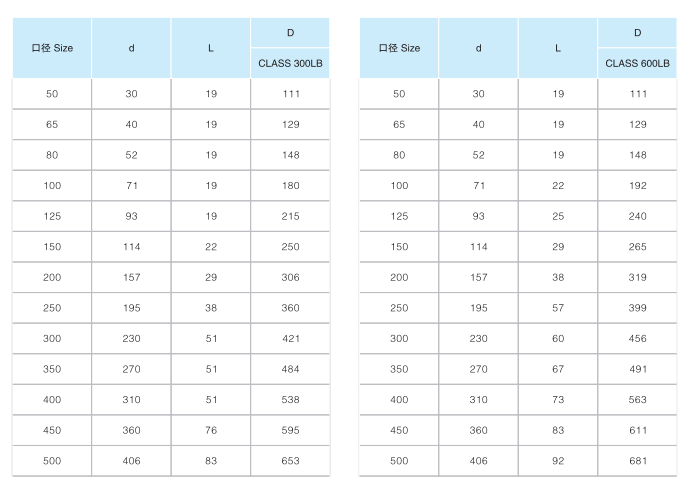

Пожалуйста, обратитесь к таблицам размеров ниже для получения точных габаритных размеров и размеров наружного диаметра для различных номинальных давлений и международных стандартов.

Ключевые особенности и особенности

Модернизация вашей трубопроводной инфраструктуры с помощью нашего специализированного поворотного обратного клапана напрямую приводит к увеличению времени безотказной работы и снижению затрат на техническое обслуживание. Сосредоточив внимание на критических точках отказа, типичных для стандартных клапанов, мы разработали решение, которое активно защищает ваше последующее оборудование и одновременно оптимизирует процесс установки для ваших инженерных групп.

• Гарантия нулевой утечки: интеграция трех отдельных уплотнительных колец создает резервный механизм уплотнения, значительно снижая риск неорганизованных выбросов или потери жидкости, что защищает вашу прибыль и обеспечивает строгое соблюдение экологических требований.

• Оптимизированная по пространству архитектура: сверхтонкий сэндвич-профиль требует меньше пространства по сравнению с традиционными фланцевыми обратными клапанами, что позволяет создавать очень компактные конструкции салазок и упрощает модернизацию в ограниченном пространстве.

• Динамика быстрого реагирования: легкий, изготовленный с высокой точностью одиночный диск мгновенно реагирует на изменение направления потока, смягчая разрушительные ударные волны гидравлического удара и сохраняя структурную целостность всей вашей трубопроводной сети.

• Работа без трения: благодаря специальному шарнирному механизму диск качается с минимальным механическим трением, обеспечивая более низкое давление открытия и значительно снижая потери энергии в трубопроводной системе.

• Упрощенное обслуживание. Простой бесфланцевый монтаж позволяет техническим специалистам быстро изолировать, отвинчивать и снимать клапан с линии для проверки, сокращая время простоя оборудования во время плановых ремонтов.

Технические преимущества и размеры применения

Чтобы полностью понять ценность этого клапана для вашей промышленной деятельности, важно изучить его основные технические характеристики. Каждый аспект его конструкции был оптимизирован для решения конкретных задач, с которыми сталкиваются современные предприятия по переработке жидкостей.

Материал и процесс ковки

Использование высокопрочного кованого корпуса значительно превосходит традиционные литые альтернативы. Процесс ковки выравнивает зернистую структуру металла, что приводит к исключительной плотности, превосходной механической прочности и исключительной долговечности. Эта прочная конструкция, доступная как из углеродистой, так и из нержавеющей стали, позволяет вам выбрать точный металлургический профиль, необходимый для борьбы с конкретными агрессивными средами и требованиями высокого давления, что в конечном итоге продлевает жизненный цикл ваших трубопроводных активов.

Передовая технология уплотнения

Основой его способности предотвращения утечек является усовершенствованная конструкция с тремя уплотнительными кольцами. Эта уникальная конфигурация обеспечивает надежное и плотное закрытие диска и седла, образуя непроницаемый барьер против обратного потока. Прежде чем покинуть объект, каждое устройство проходит строгую проверку, включая испытание корпуса на 1,5-кратное PN и испытание на герметичность седла 1,1-кратного PN. Такой бескомпромиссный подход к контролю качества гарантирует абсолютную надежность уплотнения при самых тяжелых эксплуатационных нагрузках.

Компактная структура и простая установка

Этот клапан, оснащенный однодисковым поворотным механизмом сэндвич-/вафельного типа, имеет невероятно компактные размеры. Его уменьшенный объем и легкий вес делают его чрезвычайно простым в обращении и установке, что значительно сокращает трудозатраты и требования к тяжелому подъемному оборудованию. За счет экономии ценного пространства на трубопроводе он служит высокоэкономичным и практичным решением для предотвращения обратного потока, которое снижает как затраты на первоначальную установку, так и затраты на долгосрочное обслуживание.

Адаптивность к экстремальным условиям труда

Промышленные процессы редко происходят в мягких условиях, поэтому этот клапан спроектирован с учетом исключительной адаптируемости. Он легко справляется с суровыми температурными колебаниями, надежно работая в диапазоне от -29°C до +425°C для углеродистой стали и впечатляющих температур от -196°C до +455°C для нержавеющей стали. Рассчитанный на номинальное давление класса 150LB, он эффективно обрабатывает широкий спектр сред, включая воду, высокотемпературный пар, летучие масла, газы и различные нейтральные вещества, без ущерба для производительности.

Широкое применение в промышленности

Плавное и надежное открытие и закрытие поворотного диска делает его незаменимым компонентом систем, требующих строгого предотвращения обратного потока. Его универсальный дизайн обеспечивает плавную интеграцию в широком спектре секторов. Независимо от того, используется ли он в муниципальных сетях водоснабжения, на станциях агрессивной очистки сточных вод, на сложных нефтехимических заводах или в общепромышленных дренажных системах, он неизменно обеспечивает стабильный контроль жидкости.

Международные стандарты и контроль качества

Глобальная совместимость имеет первостепенное значение для крупномасштабных закупок и стандартизации объектов. Этот клапан тщательно изготовлен в соответствии с основными международными стандартами, включая API, ANSI, DIN и JIS. Эта комплексная стандартизация обеспечивает безупречные фланцевые соединения и соответствие размеров существующей глобальной трубопроводной инфраструктуре, предоставляя международным покупателям долговечное решение для контроля жидкости промышленного уровня, которому они могут безоговорочно доверять.

Почему выбирают нас

Для поиска критически важных промышленных компонентов требуется партнер, который понимает сложный баланс между бескомпромиссным качеством, масштабируемостью объема и технической точностью. Будучи специализированным производителем и глобальным поставщиком, мы делаем больше, чем просто производим клапаны; мы обеспечиваем надежность каждого кованого стального кузова, покидающего наши производственные линии. Наша приверженность металлургическому совершенству и строгим протоколам испытаний гарантирует, что ваши операции останутся безопасными, эффективными и бесперебойными.

• Прямые преимущества производителя: контролируя весь процесс ковки, механической обработки и сборки, мы устраняем промежуточные наценки, предлагая вам очень конкурентоспособные цены для закупок в больших объемах, не жертвуя при этом ни на унцию качества.

• Строгий контроль качества: каждый клапан подвергается исчерпывающим гидростатическим и пневматическим испытаниям, гарантируя, что целостность корпуса и седла превышает отраслевые стандарты, прежде чем они будут упакованы для отправки.

• Расширенная инженерная поддержка: наша команда экспертов по управлению жидкостными средами готова помочь с техническими размерами, выбором материалов и индивидуальными инженерными запросами, гарантируя, что полученный вами клапан идеально соответствует вашим конкретным эксплуатационным параметрам.

• Надежная цепочка поставок. Благодаря оптимизированному производственному графику и обширному управлению запасами мы гарантируем надежные сроки выполнения заказов, гарантируя, что критически важные обновления и ремонты вашего предприятия будут проводиться строго по графику.

Часто задаваемые вопросы (FAQ)

Чтобы помочь нашим промышленным клиентам и инженерным партнерам принимать обоснованные решения о закупках, мы собрали наиболее распространенные технические запросы относительно наших кованых многослойных обратных клапанов. Ознакомьтесь с подробностями ниже, чтобы понять, как этот компонент интегрируется в ваши конкретные системы управления подачей жидкости.

• Чем кованый корпус этого обратного клапана превосходит литой?
  Ковка подвергает сталь огромному тепловому и механическому давлению, выравнивая структуру зерен и устраняя внутренние пористость и пустоты. Это приводит к значительно более высокой прочности на разрыв и усталостной стойкости, что позволяет клапану выдерживать сильные скачки давления и экстремальные температуры без риска микротрещин, часто связанного с литыми материалами.

• Как конструкция с тремя уплотнительными кольцами улучшает характеристики уплотнения?
  Традиционные седла металл-металл могут допускать незначительную утечку, особенно при низких перепадах давления. Интеграция трех прецизионных эластомерных уплотнительных колец создает резервный сжимаемый барьер. Когда диск закрывается, эти кольца слегка деформируются, заполняя любые микроскопические дефекты на посадочной поверхности, гарантируя герметичное уплотнение с нулевой утечкой даже в условиях нестабильного давления.

• Может ли этот клапан работать в криогенных условиях?
  Да, если указан кованый корпус из нержавеющей стали. Вариант из нержавеющей стали металлургически разработан таким образом, чтобы сохранять структурную прочность и противостоять охрупчиванию при экстремально низких температурах, безопасно работая при температуре до -196°C. Это делает его очень подходящим для переработки сжиженного природного газа (СПГ) и других криогенных жидкостей.

• В чем преимущество типа соединения «сэндвич/пластина»?
  Сэндвич- или пластинчатая конструкция имеет очень малую строительную длину. Вместо собственных громоздких фланцев клапан надежно зажимается между существующими фланцами трубы с помощью длинных шпилек. Это значительно снижает общий вес и занимаемую площадь установки, что делает ее идеальной для узких трубных галерей и снижает структурную нагрузку на опоры трубопровода.

• Как проверить, соответствует ли этот клапан существующим стандартам трубопровода?
  Наши сэндвич-обратные клапаны производятся с учетом универсальной совместимости. Внешний диаметр и уплотнительные поверхности обработаны таким образом, чтобы идеально соответствовать основным мировым стандартам фланцев, включая API, ANSI, DIN и JIS. Вы можете обратиться к нашим подробным таблицам размеров, чтобы подтвердить точное выравнивание окружностей болтов и габаритные размеры для вашей конкретной спецификации труб.

• Вызывает ли конструкция с одним диском значительное падение давления?
  Нет. Одиночный диск имеет гидродинамический профиль и подвешен на шарнире с низким коэффициентом трения. Для полного открытия требуется минимальное давление открытия, позволяя среде проходить через большое беспрепятственное отверстие. Такая обтекаемая внутренняя геометрия сводит к минимуму турбулентность и обеспечивает очень низкий перепад давления на клапане при нормальном прямом потоке.
