Разработан специально для крупномасштабных промышленных закупок и применения в тяжелых условиях.
Изготовлен из прочного, бездефектного литого корпуса, обеспечивающего максимальное удержание давления.
Разработан для плавной интеграции в сложные системы и защиты критически важного оборудования.
При защите сложных трубопроводных сетей высокой пропускной способности физическая целостность и бесшумность работы компонентов управления подачей жидкости имеют первостепенное значение. Однодисковый поворотный обратный клапан вафельного типа длинной серии (литой корпус) тщательно изготовлен для обеспечения гладкого, холодного на ощупь металлического покрытия, что красноречиво говорит о его плотной, точно отлитой отливке. После установки и активации системы немедленное отсутствие резкого металлического лязга, обычно связанного с гидроударом, обеспечивает акустическое подтверждение ее превосходной гидродинамической конструкции. Прочный литой корпус, доступный из кованой стали, литой стали и ковкого чугуна, кажется солидным и спроектирован так, чтобы поглощать интенсивные вибрации трубопровода и противостоять структурной деформации при сильных скачках давления.
Интегрировав этот высокочувствительный клапан в свою инфраструктуру, вы значительно снижаете риск катастрофического обратного потока, защищая чувствительные насосы, счетчики и компрессоры, расположенные ниже по потоку, от механических ударов. Диск, изготовленный с высокой точностью, открывается с минимальным сопротивлением жидкости, гарантируя, что ваша система поддерживает оптимальную скорость потока без нагрузки на насосное оборудование. Это напрямую приводит к снижению энергопотребления и снижению эксплуатационных расходов вашего предприятия. Кроме того, внешняя поверхность покрыта безупречным, визуально однородным эпоксидным покрытием, которое не только придает ему первозданную промышленную эстетику, но и действует как непроницаемый щит от суровой влажности окружающей среды, соленого воздуха и агрессивных атмосферных условий.

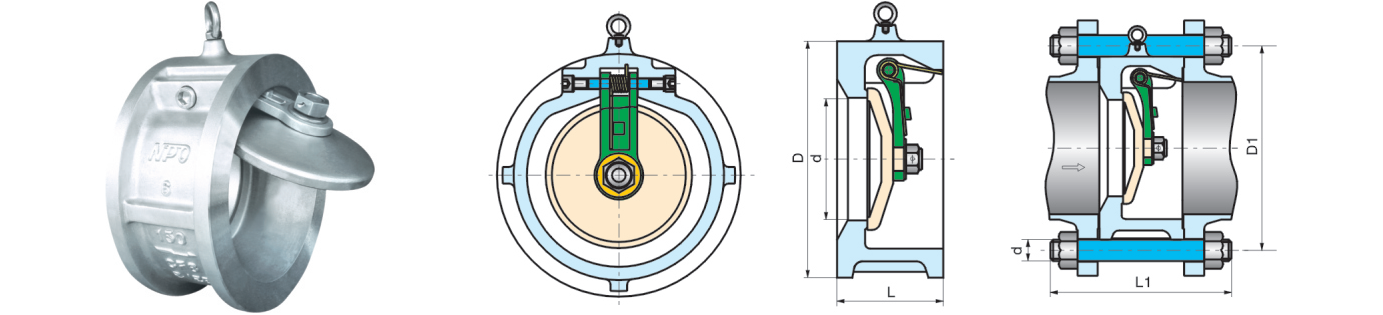

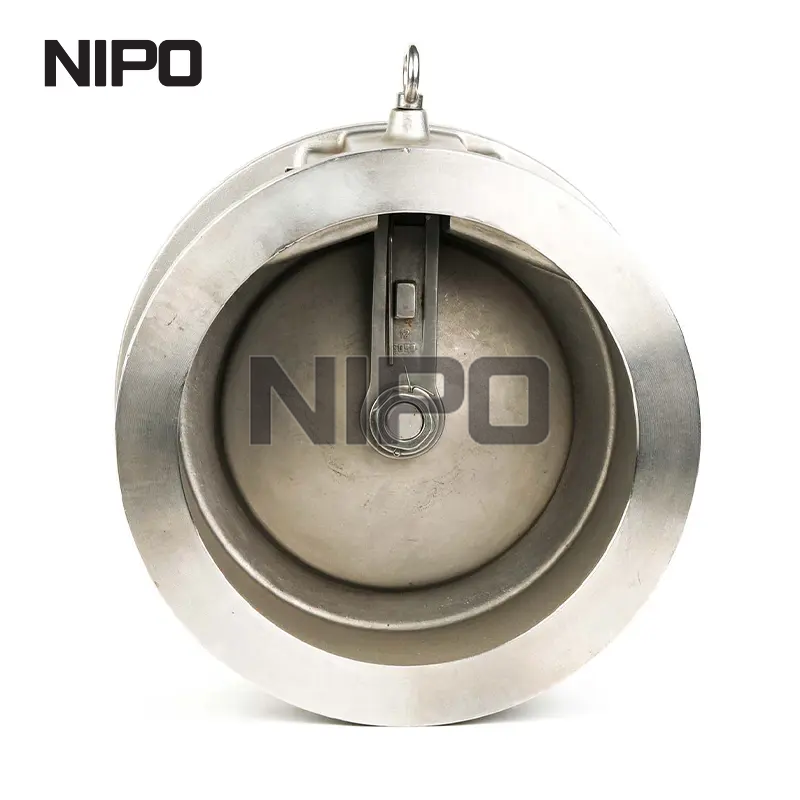

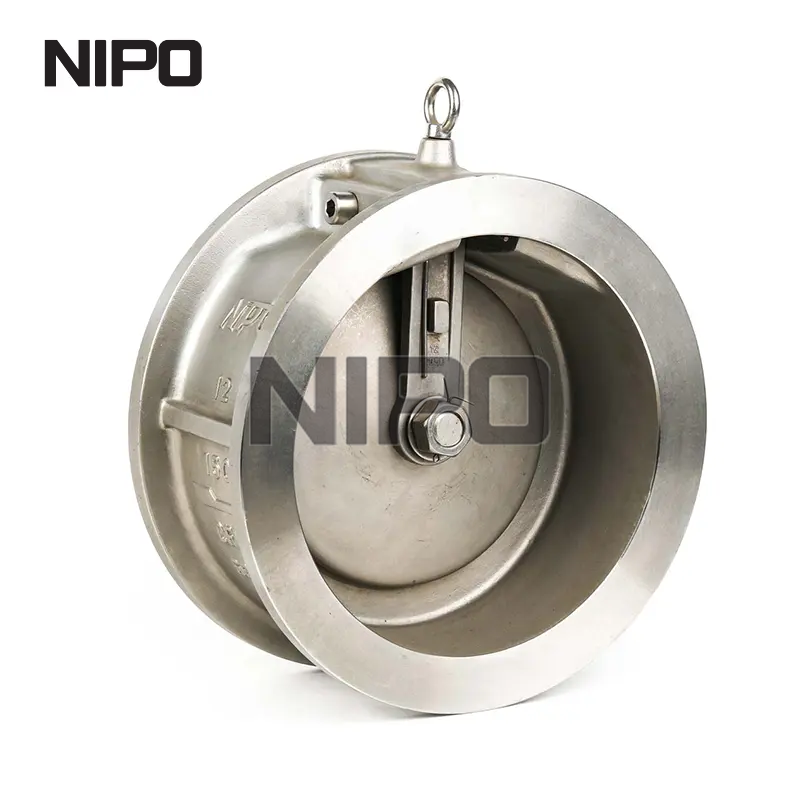

| Название продукта | Однодисковый обратный клапан межфланцевого типа, длинная серия (литой корпус) |
| Структура тела | Корпус из кованой стали, Корпус из литой стали, Корпус из ковкого чугуна |
| Стандарт дизайна | API 594 |
| Стандарт тестирования | API 598/API 6D |
| Стандарт давления и температуры | АСМЭ Б16.34 |
| Диапазон размеров | Ду40 - Ду900 / 1,5'' - 36'' |
| Номинальное давление | Класс 150 – Класс 900 / PN10 – PN25 |
| Установлен Доступно | Без фиксатора или со штифтом |
| Уплотнение | Мягкое/эластичное сидение, седло «металл по металлу» |
| Тип подключения | Бесфланцевый, с наконечником, с двойным фланцем (ASME B16.5, EN 1092) |
| Материалы | WCB, CF8, CF3, GR4A, Hastelloy C и т. д. |
| Защита от коррозии | Эпоксидное покрытие внутри и снаружи. |
| Применимая температура | От -196°C до 540°C (различное сырье для разных рабочих температур) |
| Применимая среда | Вода, нефть, газ и другие едкие среды |
Для модернизации вашей системы трубопроводов необходимы компоненты, обеспечивающие измеримые улучшения в области безопасности, долговечности и эффективности. Этот однодисковый обратный клапан длинной серии разработан для немедленного повышения эксплуатационной надежности, исключая частые циклы технического обслуживания, связанные с некачественными альтернативами. Тактильная гладкость внутреннего отверстия гарантирует, что жидкость проходит через него с минимальным трением, максимизируя производительность вашей системы и сводя к минимуму износ.
Акустическое демпфирование: тщательно сбалансированный дисковый механизм значительно гасит резкие, разрушительные звуки реверса жидкости, создавая более безопасную и тихую рабочую среду для персонала завода.
Работа без трения: прецизионные шарнирные механизмы позволяют тяжелому диску качаться практически с нулевым сопротивлением, обеспечивая быстрое реагирование на малейшие колебания давления.
Визуальная целостность: однородное глянцевое эпоксидное покрытие обеспечивает четкий визуальный индикатор его бескомпромиссной устойчивости к внешнему разрушению, сохраняя чистый внешний вид даже в суровых условиях.
Структурная жесткость: Плотная молекулярная структура отливки обеспечивает исключительную устойчивость к скручивающим нагрузкам во время тяжелых сдвигов трубопровода и термического расширения.
Современные промышленные объекты часто сталкиваются с серьезными пространственными ограничениями, что делает громоздкие компоненты трубопроводов логистическим кошмаром во время установки и обслуживания. В этом клапане используется очень компактная бесфланцевая конструкция с короткой конструкцией, которая значительно уменьшает монтажную длину по сравнению с традиционными полнопроходными обратными клапанами. Интегрируя этот оптимизированный профиль, инженеры-проектировщики могут освободить ценную пространственную площадь в пределах планировки завода, облегчая доступ для обслуживающего персонала и упрощая сложные схемы трубопроводов.
Значительно уменьшает занимаемую площадь, необходимую для установки, что делает его идеальным выбором для тесных механических помещений и плотных систем обработки, смонтированных на салазках.
Легкий вес компактной конструкции сводит к минимуму структурную нагрузку и напряжение на существующих опорах труб, подвесках и прилегающих фланцах.
Значительно снижает первоначальные затраты на закупки и сокращает трудозатраты, необходимые для подъема тяжелых грузов, выравнивания и позиционирования.
Устраняет необходимость в крупногабаритном монтажном оборудовании, оптимизируя весь процесс сборки и ускоряя сроки завершения проекта.
Неограниченная гидродинамика является источником жизненной силы любого прибыльного перерабатывающего предприятия. Этот однопластинчатый обратный клапан имеет исключительно низкое давление открытия, что позволяет среде свободно течь, не создавая искусственных узких мест. Когда событие изменения направления потока неизбежно, высокочувствительный диск реагирует за доли секунды, закрываясь прежде, чем жидкость сможет набрать обратный импульс.
Смягчает разрушительные механические силы гидравлического удара, сохраняя структурную целостность дорогостоящей насосной инфраструктуры и чувствительного измерительного оборудования.
Поддерживает плавную ламинарную траекторию потока, что сводит к минимуму падение давления и снижает электрическую нагрузку и износ системных насосов.
Бесшумный механизм закрытия устраняет резкие ударные волны, которые обычно возникают в обычных трубопроводных сетях, предотвращая долговременную усталость соединений труб.
Оптимизированные контуры потока внутри корпуса клапана предотвращают накопление мусора, окалины и взвешенных твердых частиц, обеспечивая стабильную работу в течение многих лет непрерывной работы.
Неорганизованные выбросы и внутренний перепуск жидкости представляют собой значительный риск как для соблюдения экологических норм, так и для операционной прибыльности. Чтобы бороться с этим, наш клапан предлагает двойной подход к сдерживанию. Наличие как упругих мягких седел, так и седел с прецизионной притиркой «металл по металлу» гарантирует герметичное уплотнение, адаптированное к вашей конкретной среде. Опциональная конфигурация без фиксаторов представляет собой мастер-класс по сдерживанию, полностью исключающий сквозные проникновения в тело.
Конструкция без фиксаторов полностью исключает потенциальные внешние пути утечек, удовлетворяя самым строгим требованиям по выбросам в окружающую среду и обеспечивая полную атмосферную безопасность.
Варианты с мягкими седлами (такие как EPDM, Viton и PTFE) обеспечивают гибкую, щадящую поверхность, которая поглощает микроскопические частицы, сохраняя при этом непроницаемый барьер для жидкости.
Седло «металл по металлу» обеспечивает непревзойденную производительность в условиях высокоабразивного, высокоскоростного или экстремально температурного режима, когда стандартные эластомеры быстро разрушаются или выходят из строя.
Обеспечивает чистый и сухой внешний вид, устраняя резкие запахи, опасные лужи и риск поскользнуться, связанный с просачиванием химикатов в окружающую среду предприятия.
Повышает общую безопасность объекта, предотвращая невидимую утечку летучих, легковоспламеняющихся или высокотоксичных газообразных сред в замкнутые рабочие пространства.
Срок службы промышленного клапана неразрывно связан с его металлургическим составом и защитой поверхности. Мы предлагаем обширную библиотеку высококачественного сырья, начиная от стандартной углеродистой стали (WCB) и заканчивая усовершенствованными аустенитными нержавеющими сталями (CF8, CF3) и экзотическими суперсплавами, такими как Hastelloy C. Такое металлургическое разнообразие гарантирует, что независимо от того, работает ли ваша система с криогенными жидкостями при -196°C или с перегретым паром при 540°C, сердечник клапана останется структурно непобедимым.
Комплексное внутреннее и внешнее эпоксидное покрытие действует как мощный барьер против соленой атмосферы, предотвращая грубое, шелушащееся накопление оксида железа и последующее структурное ослабление.
Варианты из нержавеющей стали Hastelloy и дуплексной стали легко отталкивают едкое и едкое воздействие серной, соляной и других сильно едких химических кислот.
Сохраняет структурный предел текучести и противостоит термическому охрупчиванию в широком температурном диапазоне, обеспечивая надежность в самых экстремальных условиях обработки.
Гладкое, похожее на стекло эпоксидное покрытие предотвращает биологическое загрязнение и минеральный накипь, гарантируя, что внутреннее отверстие остается гладким и беспрепятственным в течение всего срока службы клапана.
Универсальность в развертывании радикально снижает потребность в поддержании огромного и разнообразного запаса запасных частей. Этот обратный клапан длинной серии спроектирован так, чтобы полностью соответствовать множеству международных стандартов фланцев, включая ASME, EN и DIN. Независимо от того, требует ли ваша конкретная архитектура трубопровода бесфланцевое, наконечниковое или двухфланцевое соединение, это устройство легко адаптируется к вашей существующей инфраструктуре.
Разработан для разнонаправленной ориентации, безупречно работает как на горизонтальных участках трубопровода, так и на восходящих вертикальных стояках без ущерба для эффективности герметизации.
Конфигурации с проушинами позволяют снимать трубы, расположенные ниже по течению, без сброса давления в сети выше по течению, что облегчает локализованные, безопасные и эффективные процедуры технического обслуживания.
Универсально совместим с различными отраслями промышленности и доказывает свою ценность: от агрессивных химических перерабатывающих заводов и морских нефтяных вышек до контуров охлажденной воды высокой чистоты HVAC.
Упрощает процесс закупок, предлагая единую, легко адаптируемую платформу, отвечающую требованиям к размерам и давлению, предъявляемым к объектам по всему миру.
Доверие к критически важному промышленному оборудованию строится на основе строгой и бескомпромиссной проверки. Каждый поворотный обратный клапан с литым корпусом, покидающий производственное предприятие, подвергается серии суровых испытаний, чтобы гарантировать его готовность к эксплуатации. Строго придерживаясь протоколов проектирования API 594 и номинальных значений давления и температуры ASME B16.34, мы гарантируем, что продукт обеспечивает стабильную и предсказуемую работу в самых экстремальных промышленных нагрузках.
Комплексные гидростатические и пневматические испытания в строгом соответствии со стандартами API 598 и API 6D гарантируют отсутствие дефектов еще до установки на вашем предприятии.
Расширенная проверка размеров гарантирует, что каждая поверхность фланца, посадочная поверхность и отверстие для болта совпадают с микроскопической точностью, предотвращая заедание при установке или неравномерное сжатие прокладки.
Строгие протоколы отслеживания материалов обеспечивают полную прозрачность, гарантируя, что химический состав отливки соответствует точным, документированным металлургическим стандартам.
Обеспечивает увеличенный срок эксплуатации, радикально снижая частоту, сложность и непомерные затраты на обязательные капитальные ремонты и аварийное техническое обслуживание.
Выбор правильного партнера-производителя так же важен, как и выбор правильного оборудования. Как специализированный поставщик клапанных технологий премиум-класса, мы понимаем, что ваши решения об объемных закупках напрямую влияют на время безотказной работы вашего предприятия, показатели безопасности и прибыль. Мы устраняем разрыв между тяжелым промышленным производством и изысканным, ориентированным на клиента обслуживанием, гарантируя, что ваши требования к поставщикам будут выполнены с точностью, скоростью и непоколебимой надежностью.
Непоколебимая последовательность: наши высокоавтоматизированные процессы литья и механической обработки гарантируют, что независимо от того, заказываете ли вы десять единиц или тысячу, каждый отдельный клапан будет иметь одинаковую безупречную отделку и точность размеров.
Техническая консультация: мы предоставляем глубокую инженерную поддержку, тщательно анализируя вашу конкретную динамику жидкости, перепады давления и коррозионные проблемы, чтобы рекомендовать идеальный материал и конфигурацию седла для вашего проекта.
Оптимизированная цепочка поставок. Созданная для поддержки крупномасштабных промышленных проектов, наша надежная система управления запасами и глобальные логистические сети гарантируют, что ваши критически важные компоненты будут доставлены именно тогда, когда этого требует график установки.
Долгосрочная надежность: мы не просто поставляем металлические компоненты; мы обеспечиваем оперативное спокойствие. Наша строгая гарантия качества гарантирует, что наша арматура будет тихо и эффективно защищать ваши трубопроводы на протяжении десятилетий.
Разобраться в технических нюансах систем контроля жидкости может быть непросто. Ниже мы отвечаем на некоторые из наиболее важных инженерных вопросов, касающихся наших поворотных обратных клапанов с литым корпусом, чтобы помочь вашим командам по закупкам и инженерам принять обоснованные решения.
Конфигурация без фиксатора полностью исключает проникновение шарнирного пальца через внешний корпус клапана. Эта усовершенствованная конструкция устраняет потенциальный внешний путь утечки, что делает ее абсолютным требованием для применений, работающих с токсичными, летучими или сильнокоррозионными средами, где неорганизованные выбросы должны быть строго предотвращены в целях безопасности и соблюдения экологических требований.
Да, этот однодисковый обратный клапан межфланцевого типа легко адаптируется и может быть установлен в вертикальных трубопроводах при условии, что поток жидкости направлен вверх. Внутренний дисковый механизм спроектирован таким образом, чтобы использовать скорость жидкости, чтобы оставаться открытым, а сила тяжести в сочетании с противодавлением обеспечивает плотное и мгновенное уплотнение после прекращения потока.
Комплексное внутреннее и внешнее эпоксидное покрытие обеспечивает гладкий, непористый барьер, который агрессивно противостоит окислению, химическому воздействию и проникновению влаги. Тактильно он обеспечивает гладкую поверхность, которая сводит к минимуму трение и предотвращает прилипание накипи или биологического роста, тем самым сохраняя свободный путь потока и значительно продлевая срок службы клапана.
Мягкое седло (с использованием эластомеров, таких как ПТФЭ, Витон или EPDM) идеально подходит для обеспечения герметичного уплотнения с нулевыми утечками в приложениях с относительно чистыми жидкостями и умеренными температурами. Посадка металл-металл обязательна для экстремальных условий, например, в условиях высокоабразивных растворов или температур до 540°C, где мягкие материалы быстро разрушаются, плавятся или рвутся под нагрузкой.
Модель длинной серии обеспечивает определенный размер по монтажной длине, который идеально соответствует старым традиционным поворотным обратным клапанам. Эта важнейшая особенность позволяет бригадам технического обслуживания беспрепятственно устанавливать этот модернизированный, легкий межфланцевый клапан в существующие зазоры труб во время модернизации системы, полностью устраняя необходимость резки, сварки или дорогостоящей переконфигурации окружающих трубопроводов.
'
