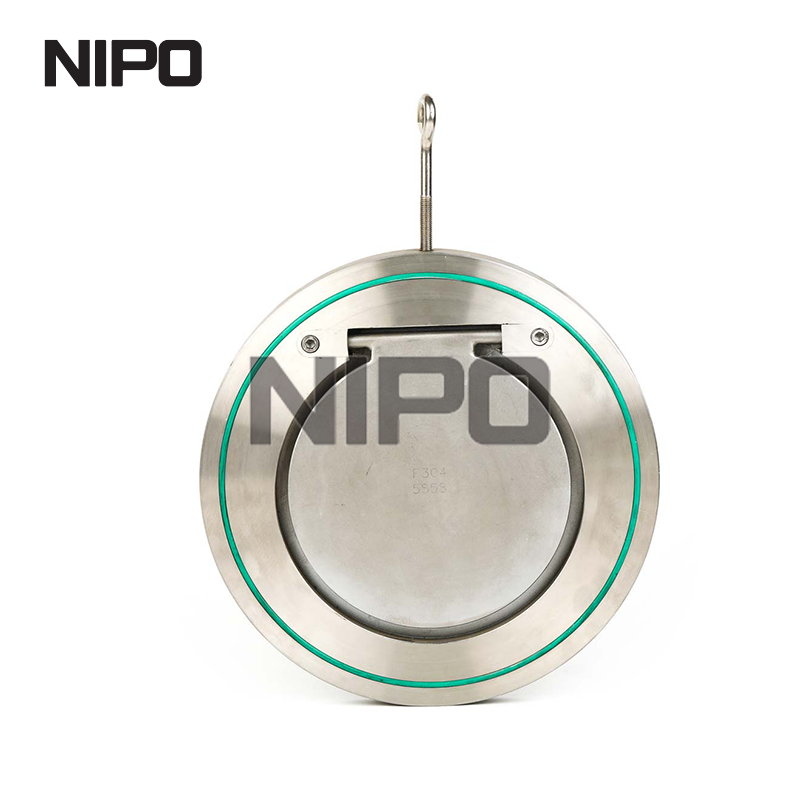

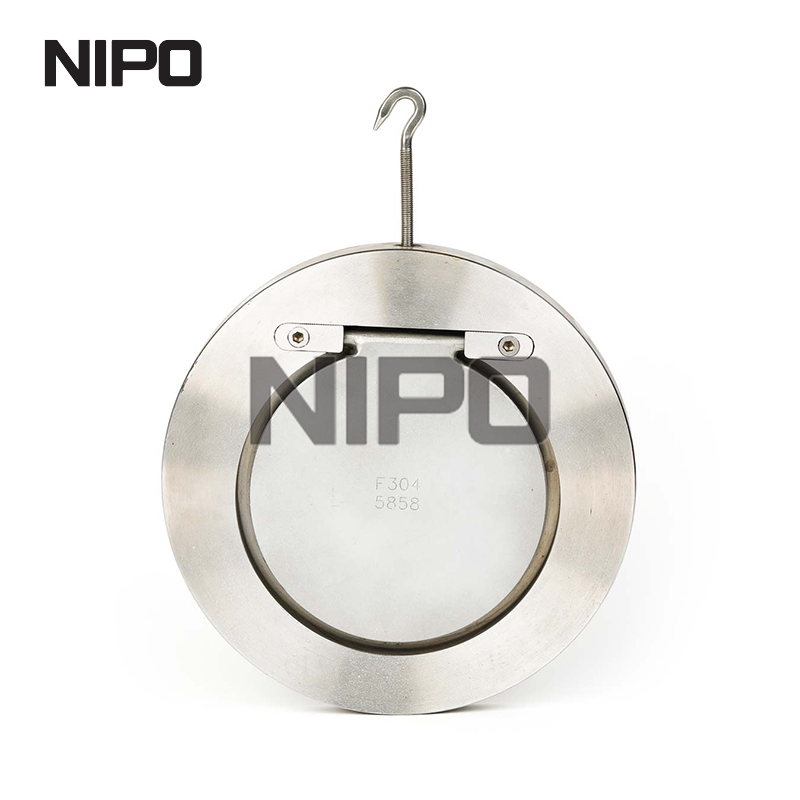

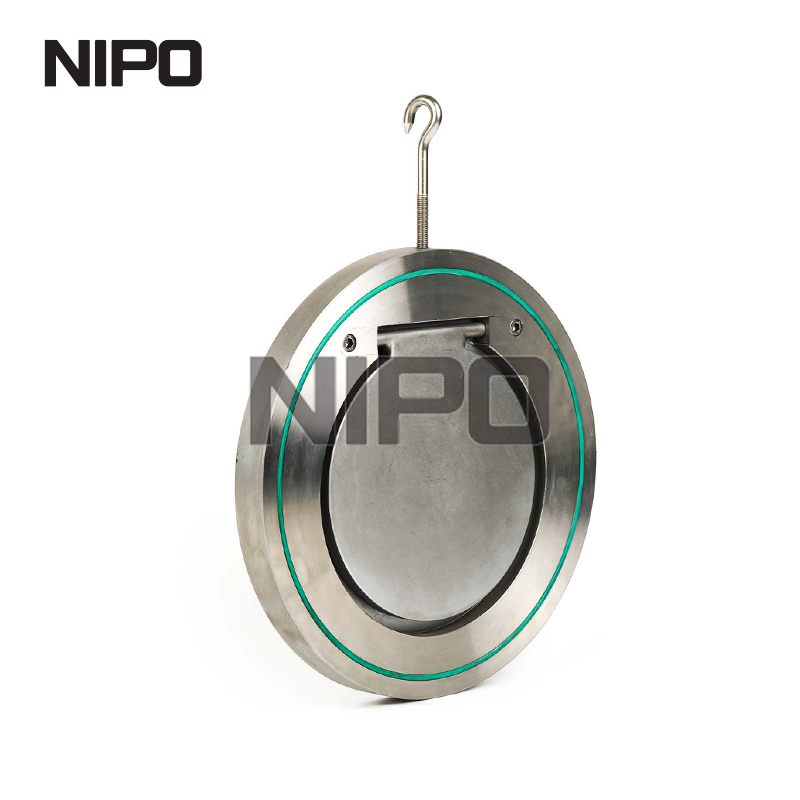

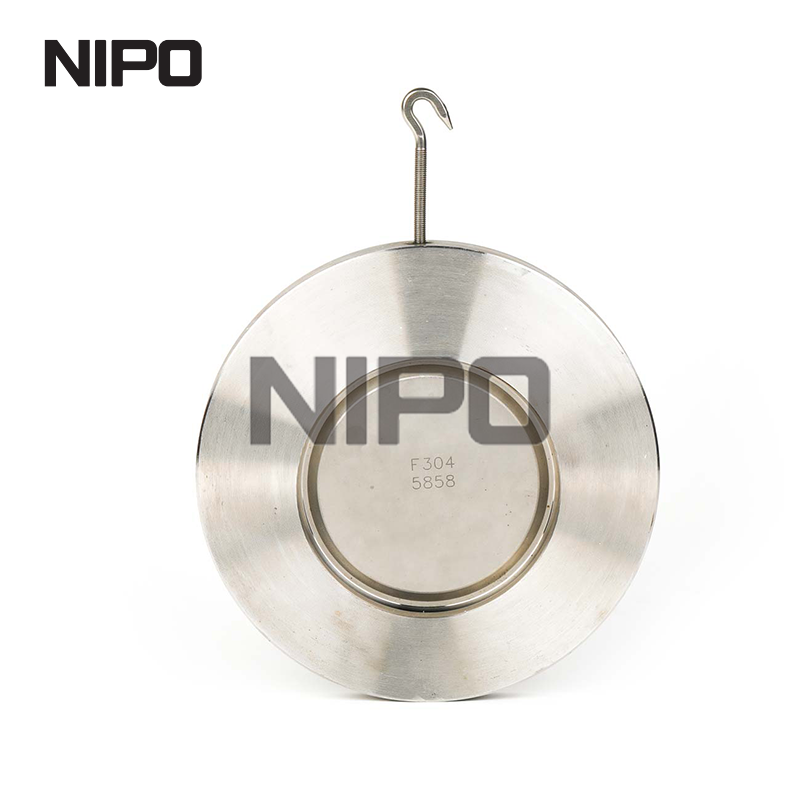

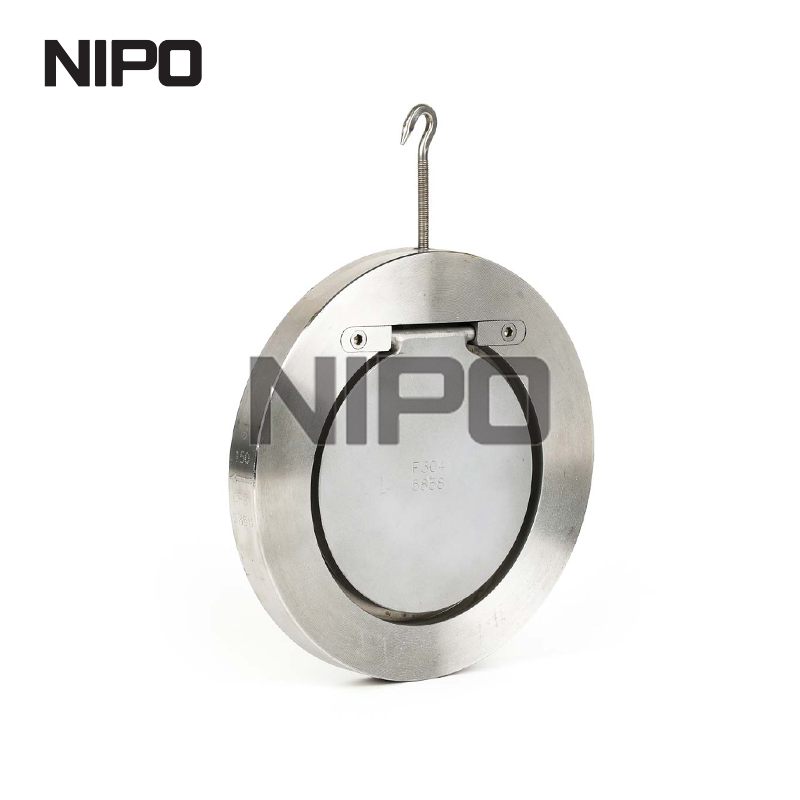

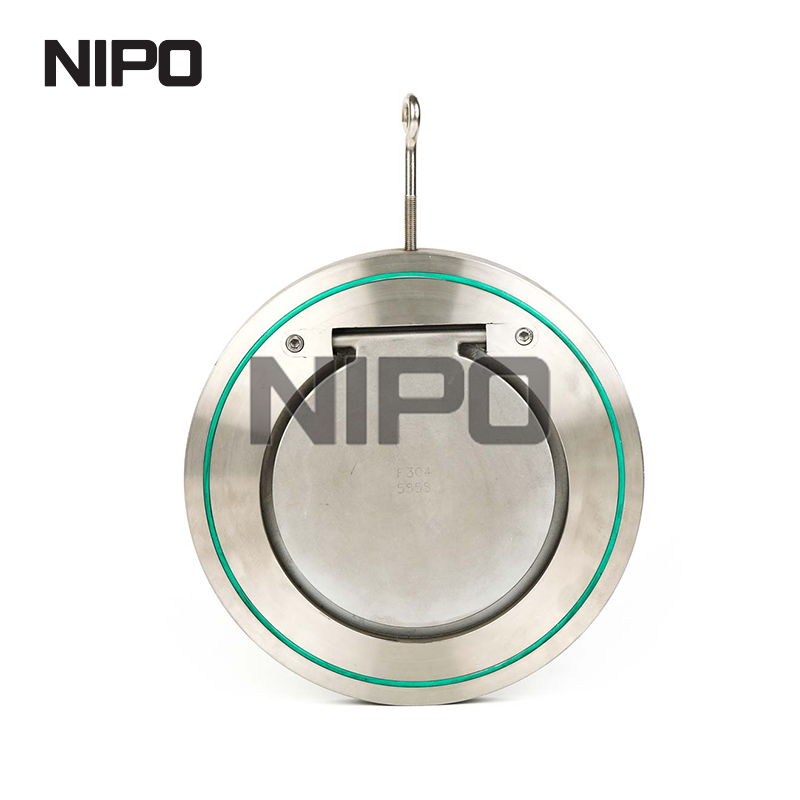

H74 Межфланцевый однодисковый обратный клапан с жестким уплотнением

H74 Межфланцевый однодисковый обратный клапан с жестким уплотнением

• Диапазон размеров: от 2 до 54 дюймов (DN50–DN1500).

• Номинальное давление: класс от 150 до 2500 фунтов.

• Варианты уплотнения: жесткое уплотнение (металл) или эластичная резина.

• Основные материалы: литая сталь, нержавеющая сталь, хастеллой C и другие.

• Сертификаты: API 6D, CE, ISO9001.

Однодисковый поворотный обратный клапан H74 представляет собой вершину инженерной мысли по управлению потоками жидкости, тщательно разработанный для защиты наиболее важной инфраструктуры трубопроводов. Когда вы берете в руки сверхпрочный литой стальной корпус, значительный вес и безупречное однородное эпоксидное покрытие сразу создают ощущение долговечности промышленного уровня. Гладкие, обработанные с высокой точностью металлические или резиновые уплотнительные поверхности предназначены для надежного закрытия, эффективно подавляя разрушительный шум реверса жидкости и сильно смягчая разрушительные ударные волны гидравлического удара. Каждый внутренний контур однодискового поворотного механизма гидродинамически оптимизирован для снижения сопротивления потоку, гарантируя, что ваша среда — будь то летучий нефтехимический газ, абразивный промышленный шлам или пар под высоким давлением — скользит по сети трубопроводов с абсолютным минимальным перепадом давления. Эта прочная конструкция гарантирует стабильную и непоколебимую работу, сохраняя абсолютную целостность однонаправленного потока даже при воздействии экстремальных колебаний окружающей среды и рабочих температур, от криогенных -196°C до палящих 540°C. Интегрируя этот искусно спроектированный клапан в вашу сеть, вы не просто устанавливаете стандартный компонент; вы усиливаете всю свою работу с помощью отказоустойчивого механического барьера, который значительно сокращает время простоя при обслуживании, предотвращает катастрофический отказ оборудования и повышает общую надежность ваших систем обработки жидкостей.

Ключевые особенности и особенности

Этот межфланцевый обратный клапан, разработанный для бескомпромиссной производительности, объединяет в себе передовые механические принципы, обеспечивающие превосходную эксплуатационную безопасность в сложных жидкостных сетях. В продуманном дизайне приоритет отдается удобству установки и долгосрочной механической стабильности, гарантируя, что ваши системы управления жидкостями будут работать с максимальной эффективностью без постоянной необходимости вмешательства или ремонта.

• Сверхтонкий профиль: компактная бесфланцевая конструкция значительно сокращает занимаемую площадь, обеспечивая плавную интеграцию в жестко ограниченные схемы трубопроводов, где традиционные фланцевые клапаны просто не могут разместиться.

• Исключительная динамика потока: обтекаемая внутренняя полость сводит к минимуму турбулентность и сопротивление, что напрямую приводит к снижению энергопотребления ваших насосов и устойчивой производительности на высоких скоростях.

• Универсальные варианты уплотнений: выбирайте между твердыми уплотнениями типа «металл по металлу» с прецизионной притиркой для абразивных высокотемпературных сред или упругими резиновыми уплотнениями для абсолютно герметичного закрытия в стандартных средах с жидкостями.

• Надежная антикоррозионная защита: Комплексное внутреннее и внешнее эпоксидное покрытие действует как непроницаемый щит от агрессивных едких сред, высокой влажности и суровых атмосферных условий.

• Механизм быстрого закрытия: тщательно сбалансированный одиночный диск мгновенно реагирует на замедление потока, предотвращая нарастание обратной скорости и защищая чувствительное оборудование, расположенное выше по потоку, от повреждений.

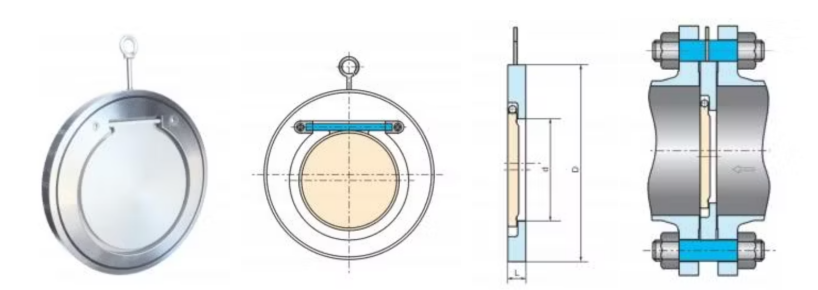

Структурный дизайн и экономия пространства

Современные промышленные объекты часто сталкиваются с серьезными пространственными ограничениями, в результате чего физическое размещение компонентов трубопровода становится критическим инженерным фактором при проектировании и модернизации систем. Модель H74 решает эту задачу благодаря своей высокооптимизированной пластинчатой ​​архитектуре, которая значительно уменьшает как габаритные размеры, так и общий вес узла по сравнению с обычными поворотными обратными клапанами.

• Существенное снижение веса: за счет устранения громоздких традиционных фланцев общий вес клапана сводится к минимуму, что снижает структурную нагрузку на опоры трубопровода и упрощает манипуляции во время установки.

• Совместимость с ограниченным пространством: сверхкороткая длина конструкции делает его идеальным выбором для модернизации существующих систем, навигации по сложным трубным галереям или проектирования компактного оборудования, монтируемого на раме.

• Интегрированный одиночный диск: обтекаемая конструкция однолопастного диска значительно сокращает количество внутренних движущихся частей, что существенно снижает вероятность механического заклинивания, фрикционного износа или выхода из строя с течением времени.

• Упрощенный доступ для обслуживания: простая конструкция с зажимом между фланцами обеспечивает быстрый осмотр и обслуживание, значительно сокращая время простоя и трудозатраты.

Контроль жидкости и динамические характеристики

Истинная ценность промышленного обратного клапана заключается в его способности надежно управлять динамикой жидкости, не снижая общую производительность системы. Этот клапан тщательно откалиброван, чтобы обеспечить исключительно низкое сопротивление потоку, гарантируя, что перепады давления сводятся к абсолютному минимуму, сохраняя при этом строгие протоколы предотвращения обратного потока для защиты ваших инвестиций.

• Оптимизированный путь потока: внутренняя геометрия имеет специальную форму, обеспечивающую плавное прохождение жидкости мимо диска, максимизируя энергоэффективность во всей сети трубопроводов и снижая эксплуатационные расходы.

• Смягчение гидравлического удара: высокочувствительный механизм поворота может быть дополнен мощной возвратной пружиной, ускоряющей скорость закрытия и нейтрализующей разрушительные скачки давления до того, как они распространятся по трубам.

• Гарантия нулевого обратного потока: Мгновенная посадка при прекращении потока гарантирует, что ваша ценная среда остается строго однонаправленной, защищая критически важные насосы и компрессоры на входе от загрязнения или механических ударов.

• Акустическое демпфирование: точное выравнивание диска и седла сводит к минимуму резкие стучащие звуки, обычно связанные с закрытием клапана, способствуя созданию более безопасной, тихой и более совместимой рабочей среды.

Выбор материала и надежность уплотнения

Целостность материала является абсолютной основой надежной изоляции жидкости, особенно при работе с опасными, высокоагрессивными или высокотемпературными средами. Мы используем только металлургические соединения высочайшего качества для изготовления корпусов клапанов и внутренних тримов, которые выдерживают самые суровые промышленные условия без ущерба для их структурной жесткости или герметичности.

• Варианты сплавов премиум-класса: доступен широкий спектр материалов, включая WCB, CF8, CF3, GR4A, Hastelloy C, F304, F316 и A105, чтобы идеально соответствовать вашим конкретным требованиям по химической совместимости и давлению.

• Устойчивость к криогенным и высоким температурам: Разработан для безупречной работы при огромном температурном градиенте: от требовательных криогенных применений при -196°C до высокотемпературных выхлопных и паровых систем, достигающих 540°C.

• Прочность с твердым уплотнением: конфигурация седел металл-металл обеспечивает беспрецедентную устойчивость к царапинам, истиранию и износу при воздействии потоков жидкости с большим содержанием твердых частиц или высокоабразивных жидкостей.

• Прецизионное мягкое уплотнение. Для применений, требующих нулевых допусков на утечку, варианты резиновых уплотнений премиум-класса обеспечивают непроницаемый барьер для воды, масла и газообразных сред, обеспечивая полную изоляцию линии.

Соблюдение отраслевых требований и контроль качества

Доверие к промышленному оборудованию основано на прочном фундаменте строгих испытаний и неуклонном следовании мировым инженерным стандартам. Каждый клапан, выпускаемый с нашего производственного предприятия, проходит комплекс исчерпывающих протоколов обеспечения качества, гарантируя, что он будет работать точно так, как указано в самых сложных полевых условиях.

• Соответствие глобальным стандартам: тщательно спроектировано и изготовлено в строгом соответствии со спецификациями API 594 и ANSI B16.10, что обеспечивает универсальную совместимость и предсказуемую производительность в международных проектах.

• Авторитетные сертификаты: мы с гордостью имеем сертификаты API 6D, CE и ISO9001, которые служат поддающимся проверке свидетельством нашего неустанного стремления к совершенству производства и управлению качеством в организации.

• Комплексные испытания под давлением: подвергаются 100% гидростатическим и пневматическим испытаниям в соответствии с протоколами API 598, проверяя целостность корпуса и абсолютную герметичность седла перед отправкой.

• Долговечность жизненного цикла: расширенное циклическое тестирование гарантирует, что внутренний механизм качания выдержит тысячи рабочих циклов без ухудшения качества, обеспечивая поддающуюся проверке долгосрочную отдачу от ваших инвестиций в инфраструктуру.

Промышленные приложения и настройка

Не существует двух одинаковых промышленных проектов, поэтому адаптируемость является основным принципом нашей производственной философии. Этот универсальный обратный клапан служит важнейшим компонентом в различных отраслях промышленности по всему миру, чему способствует наша надежная способность адаптировать продукт к вашим точным экологическим, размерным и эксплуатационным характеристикам.

• Широкое отраслевое развертывание: доказанный операционный успех в металлургии, легкой промышленности, производстве электроэнергии, нефтехимической переработке и муниципальной очистке воды.

• Возможности OEM и ODM: мы предоставляем комплексные услуги по индивидуальной маркировке и изготовлению индивидуального дизайна для беспрепятственной интеграции наших высокопроизводительных клапанов в ваши пакеты фирменного оборудования.

• Специальные стандарты фланцев: прецизионно обработаны для соответствия широкому спектру международных стандартов соединений, включая стандартные фланцы ANSI B16.5, ANSI B16.47, BS, DIN и JIS.

• Специализированные защитные покрытия. Помимо стандартных эпоксидных смол, мы предлагаем индивидуальные обработки поверхности, предназначенные для борьбы с весьма специфическими агрессивными средами, кислыми средами или экстремальной соленостью на море.

Цепочка поставок и послепродажное обслуживание

Превосходный продукт должен поддерживаться столь же надежной сетью доставки и поддержки. Как преданный своему делу производитель, мы понимаем, что сроки реализации проектов имеют решающее значение, и мы оптимизировали всю нашу цепочку поставок, чтобы гарантировать, что вы получите свои критически важные компоненты именно тогда и там, где они вам нужны, без логистических проблем или неожиданных задержек.

• Высокообъемное производство: использование передового производственного предприятия с проверенной производственной мощностью 5000 штук в год, позволяющее легко удовлетворить потребности крупномасштабных проектов и непрерывные контракты на поставку.

• Предсказуемые сроки выполнения заказов: оптимизированное управление запасами и производством гарантирует надежный срок поставки от 20 до 45 дней, в зависимости от конкретного количества заказа и требований к материалам.

• Безопасная глобальная транспортировка: каждый клапан тщательно закреплен в стандартных экспортных деревянных ящиках, разработанных для поглощения ударов при транспортировке и предотвращения воздействия на окружающую среду во время международных перевозок на дальние расстояния.

• Комплексная техническая поддержка: Наша специализированная команда инженеров обеспечивает постоянную послепродажную помощь, от первоначального руководства по установке до устранения неполадок при долгосрочном обслуживании, обеспечивая непрерывность вашей работы.

Почему выбирают нас

Выбор правильного партнера-производителя так же важен, как и выбор правильного клапана. Мы привносим десятилетия специализированного металлургического опыта и инженерных разработок в области управления жидкостями в каждое партнерство, выступая не просто в качестве поставщика, но и как специальное подразделение ваших групп по закупкам и инженерам, стремящееся максимизировать успех вашего проекта.

• Преимущество прямого производителя: приобретая продукцию напрямую с нашего современного предприятия в Китае, вы обходите посреднические наценки, обеспечивая премиальный контроль качества по очень конкурентоспособным ценам.

• Бескомпромиссная отслеживаемость материалов: мы ведем строгую документацию и проводим испытания всего сырья, обеспечивая полную прозрачность и спокойствие в отношении металлургического состава вашей арматуры.

• Гибкая реакция: наши преданные своему делу менеджеры проектов обеспечивают быструю связь, предоставляя подробные технические чертежи, быстрые расценки и производственные обновления в режиме реального времени, чтобы ваше планирование не сбивалось с пути.

• Проверенная глобальная репутация: ей доверяют ведущие разработчики инфраструктуры, EPC-подрядчики и промышленные операторы по всему миру для предоставления критически важных решений по контролю жидкости, которые неизменно выдерживают испытание временем.

Часто задаваемые вопросы

Чтобы помочь вашим специалистам по проектированию и снабжению принять обоснованное решение, мы собрали ответы на наиболее распространенные технические вопросы, касающиеся однодискового поворотного обратного клапана H74.

В чем основное преимущество межфланцевого соединения перед традиционными фланцевыми обратными клапанами?

Бесфланцевая конструкция значительно уменьшает габаритные размеры и общий вес клапана. Это делает его очень выгодным для установок, где пространство строго ограничено. Кроме того, это помогает снизить структурную нагрузку на систему трубопроводов и опоры, сохраняя при этом надежную способность сдерживания давления до класса 2500 фунтов.

Могут ли металлические седла с жестким уплотнением работать с жидкостями с высоким содержанием твердых частиц?

Да, вариант жесткого уплотнения «металл по металлу» специально разработан для абразивных и высокотемпературных сред. Закаленные посадочные поверхности устойчивы к царапинам, задировам и истиранию, которые могут быстро разрушить мягкие резиновые уплотнения, обеспечивая надежное и длительное отключение даже в сложных условиях нефтехимической или металлургической суспензии.

Как клапан работает в криогенных средах, например при переработке СПГ?

При изготовлении клапана из соответствующих материалов, таких как CF8 или специальных криогенных сплавов нержавеющей стали, клапан может работать безопасно и эффективно при температурах до -196°C. Внутренние зазоры и материалы посадочных мест тщательно выбираются, чтобы предотвратить термическое схватывание и сохранить абсолютную целостность уплотнения в экстремально холодных условиях.

Каких конкретных стандартов придерживаются ваши процедуры проверки и испытаний?

Каждый клапан подвергается строгим окончательным проверкам в строгом соответствии со стандартами API 598 и API 6D. Это включает в себя гидростатические испытания корпуса под высоким давлением для проверки прочности конструкции, а также точные испытания на герметичность седла, чтобы гарантировать, что продукт обеспечивает нулевую утечку, прежде чем он будет одобрен для глобального экспорта.

Можно ли адаптировать внутренние и внешние покрытия для высококоррозионных морских условий?

Абсолютно. В то время как наше стандартное предложение включает в себя очень прочное внутреннее и наружное эпоксидное покрытие, наше производственное предприятие полностью оборудовано для нанесения специализированного морского покрытия, покрытия из ПТФЭ или других химически стойких покрытий, адаптированных к вашим конкретным экологическим требованиям, чтобы максимально увеличить срок службы клапана в соленых или кислых условиях.

'
