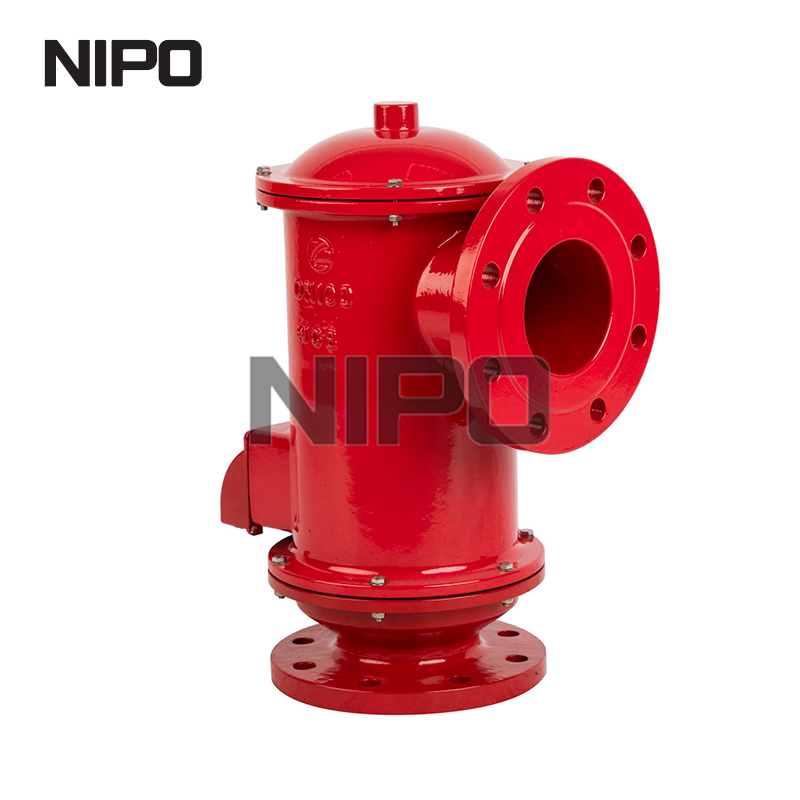

Целостность резервуара для хранения полностью зависит от точного управления давлением. неправильного размера Дыхательный клапан гарантирует либо катастрофический отказ конструкции в результате взрыва или разрыва, либо хронические неорганизованные выбросы, нарушающие экологические нормы. Инженерам и командам по закупкам часто сложно сбалансировать сложные переменные стандартных расчетов API 2000. Такие факторы, как тепловые эффекты, производительность насоса и летучесть жидкости, часто приводят к завышенным, дорогим клапанам или к недостаточному размеру и несоответствию требованиям безопасности.
Переход от теоретической гидродинамики к практическим закупкам требует стандартизированной системы расчетов. В этом руководстве представлены точные методологии, необходимые для расчета требований к вентиляции, оценки технических характеристик и выбора правильного клапана для конкретных рабочих параметров. Вы узнаете, как соблюдать требования API 2000, избегать распространенных ловушек при выборе размеров и подбирать оборудование в соответствии со свойствами вашего носителя.
Соответствие стандарту API 2000 является обязательным. Точный расчет требует строгого соблюдения стандарта API 2000 (или ISO 28300) для расчета как нормальной, так и аварийной вентиляционной мощности.
Тепловые и эксплуатационные переменные определяют мощность: общие требования к вдоху и выдоху представляют собой сумму максимального движения жидкости (всасывание/выкачивание) и максимальных температурных изменений.
Наказание за пламегаситель: добавление встроенного или конечного пламегасителя приводит к значительному падению давления, которое необходимо учитывать при окончательном расчете размеров, чтобы предотвратить голодание.
Завышение размера несет в себе скрытые риски: установка клапана большего размера, чем расчетные требования, приводит к «вибрации», ускоренному износу седла и увеличению затрат на техническое обслуживание.
Свойства среды определяют выбор оборудования: Удельный вес, температура вспышки и давление паров хранимой среды напрямую влияют на окончательную конфигурацию клапана и выбор материала.
Определение базовой линии эксплуатации резервуаров-хранилищ атмосферного и низкого давления является первым шагом в проектировании системы. Успех измеряется поддержанием внутреннего давления в пределах конкретных конструктивных пределов резервуара при всех условиях эксплуатации. Правильно настроенная система предотвращает обрушение крыши резервуара под вакуумом и предотвращает разрыв корпуса под избыточным давлением. Опыт эксплуатации показывает, что пренебрежение этими базовыми условиями приводит к немедленному механическому напряжению швов резервуара.
Различие между обычным рабочим дыханием и экстренными сценариями является обязательным. Обычная вентиляция обеспечивает перекачку жидкости и ежедневные изменения температуры. Аварийная вентиляция предназначена для катастрофических сценариев, таких как внешнее воздействие пожара, когда быстрое поступление тепла вызывает массовое расширение пара. Аппаратное обеспечение должно без проблем справляться с обеими задачами. Вы не можете полагаться на одно рабочее вентиляционное отверстие для управления полномасштабным сценарием пожара в бассейне без специальных панелей аварийной помощи.
Понимание технических различий между предохранительными клапанами и стандартными предохранительными клапанами предотвращает неправильное применение. В то время как стандартные предохранительные устройства справляются с авариями в системе высокого давления в технологических трубопроводах, консервационная вентиляция одновременно обеспечивает условия сверхнизкого давления и вакуума в резервуарах для хранения. Они работают в дюймах водного столба, а не в фунтах на квадратный дюйм.
Выбор приводного механизма зависит от вашего запаса между рабочим давлением и максимально допустимым рабочим давлением. Вы должны оценить конкретный эксплуатационный профиль вашего предприятия.
Весовая нагрузка (прямого действия): Эти агрегаты просты и надежны. Они полагаются на сложенные грузы, чтобы держать поддон закрытым. Однако для достижения полной пропускной способности им требуется более широкий запас по избыточному давлению, часто до 100%. Лучше всего они работают с резервуарами с более высоким номинальным давлением.
Пилотное управление: эти клапаны полностью открываются при достижении заданного давления. Они идеально подходят для систем, работающих под давлением, близким к расчетному давлению резервуара, минимизируя потери продукта и максимизируя эксплуатационную эффективность. Они используют собственное давление резервуара для поддержания герметичности до тех пор, пока не будет достигнута точная заданная точка.
Определение точных точек данных, необходимых перед началом каких-либо расчетов, позволяет избежать дорогостоящих изменений в дальнейшем. Вы должны собрать исчерпывающие данные по трем основным измерениям: конструкция резервуара, свойства жидкости и условия окружающей среды. Отсутствие данных здесь делает недействительными все вычисления API 2000. Угадывание параметров приводит непосредственно к сбоям в работе.
Физическая геометрия сосуда определяет базовый объем парового пространства. Вам нужен общий объем резервуара, физические размеры, включая диаметр и высоту, а также тип крыши. Конусная, купольная и плоская крыши по-разному ведут себя под давлением. Кроме того, вы должны установить максимально допустимое рабочее давление (MAWP) и максимально допустимый рабочий вакуум (MAWV). Эти цифры устанавливают абсолютные пределы уставок вашего клапана. Превышение этих пределов приводит к деформации конструкции.
Химические характеристики хранимого продукта определяют, сколько пара образуется во время эксплуатационных изменений. Вы должны документировать химическую совместимость, плотность, удельный вес и молекулярную массу. Давление пара при максимальной рабочей температуре, температура вспышки и точка кипения одинаково важны. Высоколетучие жидкости требуют значительно большей пропускной способности, чем стабильные тяжелые масла. Например, для хранения гексана требуется совершенно другой профиль потока, чем для хранения тяжелого мазута.
Внешние условия сильно влияют на тепловое дыхание. Высота площадки влияет на атмосферное давление и требует корректировки плотности для расчета воздушного потока. Вы должны записать экстремальные температуры окружающей среды и максимальную интенсивность солнечной инсоляции для данного географического местоположения. Состояние изоляции резервуара — полностью изолированный, частично изолированный или неизолированный — и коэффициент теплопроводности изоляции изменяют скорость теплопередачи. Даже цвет корпуса резервуара и его коэффициент поглощения солнечной энергии играют роль в расчетах теплового отопления.
Контрольный список основных данных для расчетов размеров | ||
Категория | Обязательные параметры | Влияние на размер |
|---|---|---|
Структурный | Объем, MAWP, MAWV, Тип крыши | Определяет заданные точки и базовое паровое пространство. |
Жидкость | Температура вспышки, давление пара, плотность | Определяет множители объемного расхода для закачки/откачки. |
Относящийся к окружающей среде | Высота над уровнем моря, максимальная температура, коэффициент изоляции | Управляет температурным темпом вдоха и выдоха. |
Piping | Длина входного/выходного отверстия, колена | Рассчитывает падение давления на трение и уменьшение расхода. |
Инженерам приходится выбирать между Приложением A API 2000, стандартным методом для обычных резервуаров, и Приложением B, аналитическим методом для резервуаров-охладителей или резервуаров низкого давления. Следование стандартным рамкам обеспечивает соответствие требованиям и структурную безопасность. Отклонение от этих формул влечет за собой огромную ответственность.
Оперативное дыхание обеспечивает вытеснение паров во время операций наполнения и опорожнения. Накачивание создает выдох, действуя как сценарий сброса давления. Вы должны преобразовать максимальную скорость наполнения жидкостью в эквивалентный объемный расход воздуха. Стандарт API 2000 использует коэффициент пересчета от 1,01 до 1,07 объемов воздуха на объем входящей жидкости, что сильно зависит от температуры вспышки жидкости. Если вы закачиваете 100 галлонов в минуту летучей жидкости, вам необходимо выпустить более 100 галлонов эквивалента парового пространства.
Откачивание создает вдох, требующий сброса вакуума. Вы конвертируете максимальные скорости отбора жидкости в эквивалентный объемный приток воздуха. API 2000 требует 1 единицу объема воздуха на единицу объема жидкости для нелетучих жидкостей. Для легколетучих жидкостей это требование увеличивается до 2 единиц, чтобы учесть быстрое расширение и охлаждение парового пространства. Слишком быстрое вытягивание жидкости без адекватного сброса вакуума приведет к разрушению резервуара за считанные секунды.
Тепловое дыхание — это объем пара, выбрасываемого в результате теплового расширения, вызванного повышением температуры окружающей среды и воздействием солнечных лучей. И наоборот, термический вдох — это объем воздуха, необходимый для предотвращения коллапса вакуума, вызванного быстрым охлаждением. Внезапный ливень на горячем корпусе резервуара может вызвать быструю конденсацию паров, что потребует массового забора воздуха. В расчете используется общий объем резервуара и максимальная скорость изменения температуры.
Вы должны преобразовать все расчетные потоки в стандартные объемные единицы. Стандартные кубические футы в час (SCFH) или нормальные кубические метры в час являются отраслевыми стандартами. Смешение единиц измерения во время расчета является частым источником катастрофических ошибок при определении размеров. Всегда проверяйте преобразование единиц измерения перед завершением спецификации.
Воздействие пожара требует наличия мощной вентиляционной системы для предотвращения разрыва сосуда. Сначала вы определяете площадь смачиваемой поверхности, которая представляет собой площадь поверхности подвода тепла, основанную на высоте уровня жидкости, обычно рассчитываемую до высоты до 30 футов над землей в соответствии с API 2000. Затем вы применяете уравнения подвода тепла для расчета необходимой мощности аварийной помощи на основе теплопередачи от пожаров в окружающих бассейнах и тепла испарения жидкости. Это определяет размер крышки аварийного люка.
Последний шаг включает в себя суммирование движения жидкости и тепловых составляющих. Это обеспечивает пиковую расчетную скорость потока как для сценариев положительного давления, так и для сценариев вакуума. Аварийная вентиляция обычно осуществляется с помощью отдельного аварийного сбросного клапана, но стандартный дыхательный клапан для резервуаров должен безупречно выдерживать комбинированные эксплуатационные и тепловые нагрузки. Вы добавляете скорость вдоха к тепловой скорости выдоха, чтобы найти абсолютную максимальную потребность в выдохе.
Адаптация стандартных расчетов для условий высокого риска и высокой нестабильности требует пристального внимания к деталям. Выбор размера дыхательного клапана для нефтехимических резервуаров включает в себя корректировку расчетов для продуктов с температурой вспышки ниже 100 градусов по Фаренгейту или температурой кипения ниже 300 градусов по Фаренгейту. Эти летучие химические вещества требуют более высоких множителей выдыхаемой способности в соответствии с API 2000, чтобы справиться с быстрым испарением. Стандартные расчеты оставят вас недооцененными.
Установка встроенного или конечного пламегасителя перед вентиляционным отверстием существенно влияет на размер. Необходимо учитывать сопротивление потоку и перепады давления на элементах пламегасителя. Нерасчетное сопротивление может снизить пропускную способность клапана до 50%. Всегда рассчитывайте систему как единый блок, чтобы предотвратить истощение резервуара во время пиковой откачки. Извитая металлическая лента внутри пламегасителя создает трение, замедляющее поток пара.
Противодавление из закрытых вентиляционных систем и трубопроводов для улавливания паров изменяет расчет размеров. Вам нужен клапан сброса давления со специальными кривыми расхода, учитывающими сопротивление на выходе. Кроме того, учитывайте режимы отказа системы подачи азота или топливного газа. В сценарии отказа регулятора газ под высоким давлением сбрасывается в резервуар, что требует мощной выдыхательной мощности для предотвращения разрыва. Вентиляционное отверстие должно выдерживать максимальный расход неисправного регулятора.
Определение того, где обычно возникают ошибки в расчетах, помогает предотвратить их на этапе спецификации. Неверное толкование давления установки и давления сброса является опасной ошибкой. Установленное давление – это просто момент, когда клапан начинает открываться. Сброс давления или избыточного давления происходит тогда, когда клапан достигает полного требуемого расхода. Неспособность обеспечить достаточный запас по избыточному давлению означает, что клапан никогда не достигнет расчетной производительности. Вы должны указать как заданное значение, так и допустимое избыточное давление.
Игнорирование падения давления на входе и выходе является еще одной критической точкой отказа. Потери на трение в трубопроводе между патрубком резервуара и клапаном снижают фактическую пропускную способность и вызывают нестабильность клапана. Всегда рассчитывайте падение давления на всем участке трубопровода. Длинные участки труб с несколькими коленами перекроют поток еще до того, как он достигнет клапана.
Ловушка слишком большого размера также вредна. Чрезмерное округление результатов вычислений приводит к вибрации клапана. Быстрая езда на велосипеде приводит к преждевременному механическому выходу из строя, серьезному повреждению седла и нарушению сохранения паров. Клапан должен иметь такой размер, чтобы обеспечить плавную работу в пределах предполагаемого диапазона расхода. Больше не всегда значит лучше при вентиляции низкого давления.
Наконец, неправильная регулировка плотности пара приводит к уменьшению размеров путей сброса давления. Выбор размера вентиляционного отверстия с учетом эквивалентного расхода воздуха, когда фактическая паровоздушная смесь значительно тяжелее или легче воздуха, искажает весь расчет. Всегда учитывайте удельный вес паровоздушной смеси. Тяжелые пары текут медленнее, чем воздух, и требуют большей площади отверстий.
Перевод расчетных требований к потоку в физическую спецификацию оборудования требует тщательной оценки данных производителя. Анализ кривой потока является обязательным. Вы должны прочитать диаграммы пропускной способности производителя, чтобы убедиться, что выбранный клапан соответствует расчетному значению SCFH при конкретном расчетном давлении резервуара и допустимом избыточном давлении. Не принимайте данные одноточечного потока; требуют полных кривых производительности. Вам нужно посмотреть, как клапан ведет себя во всем диапазоне давлений.
Выбор материала и отделки зависит от баланса первоначальных затрат и долговечности жизненного цикла. Выбирайте материалы корпуса, такие как алюминий, углеродистая сталь, нержавеющая сталь или хастеллой, исходя из химической совместимости. Материалы седла и диафрагмы, такие как ПТФЭ, ФЭП или нитрил, должны противостоять разрушению под воздействием рассчитанной среды. Использование стандартных нитриловых уплотнений на агрессивных нефтехимических продуктах гарантирует утечку в течение нескольких месяцев.
Требуйте от производителя поддающихся проверке данных испытаний расхода и сертификатов скорости утечки. Такие стандарты, как API 2521, подтверждают расчеты размеров и гарантируют, что оборудование работает точно так, как указано в реальных условиях. Попросите документацию испытательного центра, чтобы доказать, что кривые потока основаны на физических испытаниях, а не только на теоретических моделях.
Перед началом расчетов соберите все размеры резервуара, свойства среды и максимальную производительность насоса в централизованную спецификацию.
Рассчитайте требования к нормальной и аварийной вентиляции строго в соответствии с рекомендациями API 2000, принимая во внимание перепады давления во всех трубопроводах и пламегасителях.
Запросите у производителей кривые производительности полного расхода, а не оценки производительности по одной точке, чтобы проверить производительность при избыточном давлении.
Проверьте химическую совместимость всех материалов корпуса и трима с конкретной хранимой средой, чтобы предотвратить преждевременный выход из строя уплотнений.
О: Клапан недостаточного размера не может выпускать пар или всасывать воздух достаточно быстро. Это приводит к избыточному внутреннему давлению, вызывающему разрыв резервуара, или к избыточному вакууму, вызывающему обрушение крыши резервуара внутрь.
А: Да. Пламегасители создают значительное сопротивление потоку. Вы должны рассчитать падение давления на пламегасителе и вычесть его из доступного избыточного давления, чтобы убедиться, что клапан по-прежнему соответствует требованиям по пропускной способности.
Ответ: Слишком большое вентиляционное отверстие откроется, быстро сбросит давление и несколько раз захлопнется. Эта быстрая езда на велосипеде, известная как вибрация, разрушает седла клапанов, ускоряет механический износ и позволяет неорганизованным выбросам выходить наружу.
A: Установленное давление — это точная точка, в которой поддон клапана начинает отрываться от седла. Давление сброса включает в себя дополнительное избыточное давление, необходимое для полного открытия поддона и достижения максимальной пропускной способности.
О: Нет. Вы должны преобразовать производительность жидкостного насоса в эквивалентный объемный расход воздуха, используя множители API 2000, которые учитывают температуру вспышки и летучесть конкретной хранимой жидкости.
