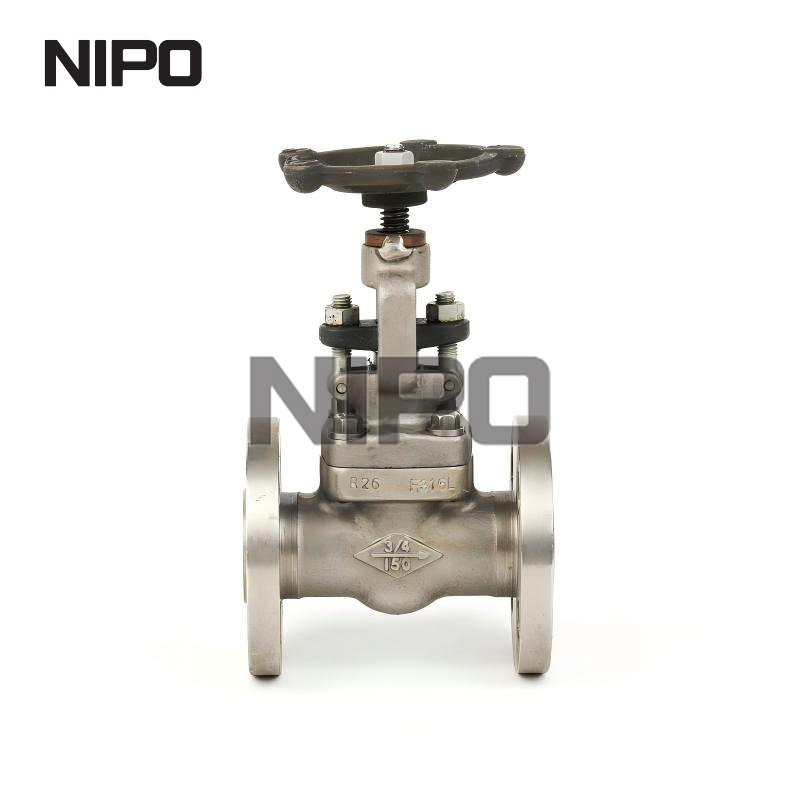

Для чего используется задвижка?

При управлении промышленными жидкостями целостность изоляции системы полностью зависит от правильной спецификации запорных механизмов. Задвижка служит основным барьером, разрешающим или предотвращающим поток жидкостей и газов, обеспечивая герметичное уплотнение и беспрепятственный путь в полностью открытом состоянии Выбор неправильного типа клапана или несоответствие металлоконструкции клапана, конструкции крышки и выбора трима параметрам системы приводит к катастрофическим утечкам, преждевременному износу седла и дорогостоящим незапланированным простоям. Инженеры по эксплуатации часто сталкиваются с отказами, вызванными неправильным применением, особенно когда запорные клапаны неправильно подвергаются условиям дросселирования. .

Выходя за рамки базовых определений, это руководство предоставляет структуру технической оценки для групп инженеров и закупщиков, позволяющую определить точные области применения, оценить отраслевые стандарты и снизить эксплуатационные риски. Мы рассмотрим механические варианты, требования к материалам и нормативы соответствия, которые определяют успешное внедрение клапанов в тяжелой промышленности.

Ключевые выводы

• Функциональность строгой изоляции: задвижки предназначены исключительно для полностью открытого или полностью закрытого режима работы; их использование для дросселирования потока гарантирует ускоренный износ и неэффективность системы.

• Металлургия, специфичная для конкретного применения: характеристики среды диктуют выбор материала, поэтому такие конфигурации, как задвижка из нержавеющей стали по стандарту API 600, не подлежат обсуждению для агрессивных нефтехимических сред или сред высокого давления.

• Стандартизация обеспечивает надежность. Соответствие стандартам API, ASME и AWWA обеспечивает предсказуемую производительность и управление затратами в течение жизненного цикла.

• Проверка поставщиков имеет решающее значение: партнерство с признанным производителем задвижек с прозрачными протоколами обеспечения/контроля качества и протоколами испытаний (например, API 598) имеет важное значение для снижения рисков в цепочке поставок и соблюдения требований.

Основная механика: почему выбираются задвижки

Инженеры выбирают эти клапаны, когда требуется прямолинейный поток жидкости и минимальное ограничение. Когда клапан полностью открыт, задвижка полностью втягивается в крышку клапана. Это оставляет беспрепятственный путь потоку через клапан, что приводит к минимальному перепаду давления в системе. Высокая эффективность потока делает эту конструкцию предпочтительным выбором для трубопроводов большого диаметра, где поддержание скорости жидкости и снижение энергопотребления насоса являются критически важными эксплуатационными показателями.

Гидродинамика диктует строгий запрет на дросселирование. Частично открытые затворы страдают от сильной вибрации, когда высокоскоростная жидкость ударяется о клин. Эта турбулентность вызывает кавитацию, быстрое разрушение седла и натяжение проволоки на уплотнительных поверхностях. Механизм предназначен исключительно для изоляции включения/выключения. Когда операторы пытаются регулировать поток с помощью этих устройств, локальное увеличение скорости на частично открытом клине удаляет посадочный материал, разрушая способность клапана обеспечивать герметичное уплотнение при закрытии.

Важно различать стандартную клиновую конструкцию и вариант с ножевым затвором. Стандартный клин используется для чистых жидкостей или жидкостей под высоким давлением; заклинивание обеспечивает плотное прилегание к корпусу клапана. И наоборот, ножевая задвижка имеет острую кромку, позволяющую физически прорезать густые шламы, пульпу и твердые частицы сточных вод, которые в противном случае заклинили бы стандартный клин. Ножевые затворы обычно имеют более тонкий профиль и часто являются однонаправленными, что делает их узкоспециализированными для обработки сыпучих материалов и линий тяжелых сточных вод.

Механика срабатывания варьируется в зависимости от эксплуатационных требований и физической доступности. Многооборотные ручные дублеры являются стандартными для доступных мест, где операции выполняются нечасто. Для автоматизированных систем, удаленных мест или исключительно больших клапанов, требующих значительного крутящего момента, инженеры интегрируют пневматические, гидравлические или электрические приводы. Приводы с редуктором часто устанавливаются на более крупные ручные клапаны, чтобы уменьшить усилие на ободе, необходимое операторам, и обеспечить безопасную установку и снятие клапана при высоких перепадах давления.

Первичное промышленное применение

Очистка и распределение воды

Муниципальные сети водоснабжения, очистные сооружения и опреснительные установки во многом полагаются на надежную запорную арматуру. Выбор задвижек для очистки воды требует конфигураций, способных обрабатывать большие объемы жидкости с минимальной потерей давления. В этих приложениях предпочтение отдается конструкциям с упругим седлом. Эластомерное покрытие клина инкапсулирует взвешенные твердые частицы, обеспечивая герметичное уплотнение без повреждения металлических посадочных поверхностей. Соответствие стандартам AWWA C509/C515 является обязательным для обеспечения безопасности питьевой воды и долгосрочной устойчивости к коррозии при подземных установках. Полевые бригады часто устанавливают их с невыдвижными штоками и квадратными гайками для доступа через Т-образные ключи с уровня улицы.

Переработка нефти, газа и нефтехимии

Углеводородный сектор требует абсолютной надежности при изоляции трубопроводов, работе нефтеперерабатывающих заводов и управлении резервуарным парком. Прочная изоляция предотвращает перекрестное загрязнение и обеспечивает безопасность во время обслуживания. Прямолинейная характеристика потока обязательна при перекачке вязких жидкостей, таких как сырая нефть и тяжелые суспензии. Любое внутреннее препятствие может привести к неприемлемому падению давления и потенциальным закупоркам трубопроводной инфраструктуры. Кроме того, для операций по очистке трубопроводов требуются полнопроходные клапаны, позволяющие инструментам для очистки и проверки беспрепятственно проходить через сеть трубопроводов.

Энергетика и высокотемпературные системы

Электростанции используют эти клапаны в парогенерациях, пароперегревателях и котельных системах. Экстремальные температуры создают серьезные проблемы с тепловым расширением. Специальные конструкции клиньев, такие как гибкие или разрезные клинья, необходимы для предотвращения заклинивания клапана при расширении и сжатии металла во время термоциклирования. Применение пара под высоким давлением также требует применения усовершенствованных конструкций крышек, таких как крышки с герметичным уплотнением, которые используют внутреннее давление системы для усиления уплотнения прокладки крышки, предотвращая опасные утечки пара в окружающую среду предприятия.

Размеры технической оценки: выбор подходящего клапана

Конфигурации клина и сидения

Внутренний клин определяет, как клапан справляется с колебаниями температуры и физическими нагрузками. Выбор неправильного типа клина для применения при высоких температурах является распространенной причиной сбоя в работе.

• Твердый клин: лучше всего подходит для общего использования. Он обеспечивает высокую прочность и простоту, но очень чувствителен к термическому связыванию при высоких температурах. Если сплошной клин закрывается, пока система горячая, последующее охлаждение и сжатие корпуса клапана могут зафиксировать клин на месте.

• Гибкий клин: с разрезом по периметру он компенсирует деформацию седла и тепловое расширение, что делает его идеальным для колебаний температуры. Такая гибкость позволяет клину адаптироваться к небольшим деформациям корпуса клапана, вызванным нагрузками на трубопровод.

• Разъемный клин/параллельный диск: имеет самовыравнивающиеся посадочные поверхности. Такая конструкция оптимальна для предотвращения заедания при работе с высокотемпературным паром. Конструкция, состоящая из двух частей, позволяет дискам двигаться независимо, обеспечивая герметичное уплотнение даже в случае деформации корпуса клапана.

Выбор конструкции штока

Конфигурация штока влияет на техническое обслуживание, защиту окружающей среды и требования к пространству в трубопроводной галерее.

1. Оцените вертикальный зазор над точкой установки клапана, чтобы определить, можно ли разместить выдвижной шток.

2. Оцените коррозионную активность внутренней среды, чтобы решить, нужно ли изолировать резьбу штока от жидкости.

3. Определить необходимость визуальной индикации положения для обеспечения безопасности и оперативного контроля.

4. Ознакомьтесь с графиком технического обслуживания, чтобы обеспечить достаточный доступ для смазки открытой резьбы штока.

Конструкция с выдвижным штоком (OS&Y — внешний винт и хомут) обеспечивает подъем штока при открытии клапана, обеспечивая немедленную визуальную индикацию положения клапана. Это необходимо для критической изоляции, когда необходима внешняя смазка резьбы и не допускайте попадания резьбы в технологическую среду. В конструкциях с невыдвижным штоком шток вращается, но не поднимается. Это обеспечивает компактную площадь для подземной установки или установки в ограниченном пространстве, хотя резьба штока остается открытой для внутренней среды, что делает их непригодными для агрессивных жидкостей или жидкостей с высоким содержанием твердых частиц.

Выбор дизайна капота

Крышка защищает внутренние компоненты и сохраняет целостность давления. Выбор крышки напрямую зависит от класса давления системы и частоты технического обслуживания.

Торцевые соединения и характеристики материалов

Торцевые соединения должны соответствовать конструкции трубопроводной системы. Фланцевые концы позволяют легко снимать и обслуживать, резьбовые соединения (NPT) подходят для труб меньшего размера в коммунальных услугах, а соединения под сварку встык или враструб обеспечивают постоянные, герметичные соединения для работы при высоком давлении. Выбор материала определяется совместимостью сред и условиями окружающей среды. Чугун или ковкий чугун являются стандартными для систем водоснабжения и низкого давления. Углеродистая сталь предназначена для сред с высоким давлением, тогда как экзотические сплавы и нержавеющая сталь необходимы для высококоррозионных сред или криогенных применений.

Соответствие и отраслевые стандарты

Стандарт API 600

Спецификация 600 Американского института нефти (API) регламентирует стальные задвижки с фланцами и концами под приварку. для сателлитного клапана из нержавеющей стали Стандарт API 600 обеспечивает эталон толщины толстостенных стенок, допусков на коррозию и прочных соединений штока с клином, необходимых в суровых условиях углеводородной промышленности. Этот стандарт гарантирует, что корпус клапана может выдерживать значительные нагрузки на трубопроводы и скачки давления без ущерба для внутреннего уплотнения. Клапаны API 600 характеризуются прочной конструкцией, что делает их выбором по умолчанию для нефтеперерабатывающих и химических заводов.

Понимание конфигураций обрезки

Внутренние детали, контактирующие с рабочей средой, включая шток, посадочные поверхности и посадочные поверхности клина, называются тримом. Таблица обрезки API 600 определяет точные материалы, используемые для этих важнейших компонентов. Подбор материалов отделки в соответствии с технологической средой предотвращает истирание и коррозию уплотняющих поверхностей, что напрямую продлевает срок службы.

Вторичные сертификаты

Другие важные стандарты включают ASME B16.34, который определяет номинальные значения давления и температуры и минимальную толщину стенок в зависимости от выбранного материала. API 598 устанавливает строгие параметры проверки, испытаний клапанов и допустимые допуски на утечки во время гидростатических и пневматических испытаний под давлением. AWWA C509/C515 регулирует клапаны, используемые специально в муниципальных водопроводах, гарантируя, что конструкции с эластичными седлами отвечают строгим требованиям долговечности и гигиены.

Риски реализации

Термическое связывание и блокировка под давлением

Термическое заедание происходит, когда клапан закрывается, пока он горячий; по мере остывания системы корпус клапана сжимается вокруг клина, заклинивая его. Для открытия требуется огромная сила, что часто приводит к повреждению штока или привода. Блокировка под давлением происходит, когда жидкость под высоким давлением попадает в полость крышки и расширяется из-за тепла окружающей среды. Стратегии смягчения последствий включают установку внешних байпасных линий для выравнивания давления или бурение уравнительных отверстий на входной стороне клина для сброса удержанного давления обратно в технологическую линию.

Реалии технического обслуживания

Обслуживание жизненного цикла требует управления медленным временем срабатывания, свойственным многооборотным конструкциям. Плановое техническое обслуживание включает замену уплотнений штоковых сальников для предотвращения неорганизованных выбросов и ремонт посадочных поверхностей, поврежденных мусором или неправильным дросселированием. Выездные специалисты должны регулярно проверять резьбу втулки и штока траверсы на клапанах OS&Y, применяя соответствующие промышленные смазочные материалы для предотвращения истирания резьбы и обеспечения плавной работы во время аварийных остановов.

Ограничения по пространству и весу

Клапаны OS&Y большого диаметра исключительно тяжелые и требуют значительного вертикального зазора. Инженерные группы должны оценить структурную поддержку, необходимую в трубопроводных галереях, и обеспечить достаточное пространство для полного выдвижения штока во время работы. Неадекватные опоры для труб рядом с тяжелыми клапанами могут привести к смещению фланцев, вызвать нагрузку на корпус клапана и привести к преждевременному выходу из строя прокладки.

Как оценить производителя задвижки

Партнерство с надежным производителем задвижек обеспечивает целостность системы и соответствие требованиям в сложных промышленных проектах.

• Возможности проектирования и настройки: оцените способность поставщика модифицировать материалы отделки, интегрировать специальные крепления для привода и изменять концевые соединения для индивидуальных применений. Опытный производитель предложит собственную инженерную поддержку для проверки расчетов расхода и совместимости материалов.

• Тестирование и обеспечение качества: Требуйте абсолютной прозрачности. Требуйте документацию по гидростатическим и пневматическим испытаниям, отчеты об испытаниях материалов (MTR), записи о соответствии API 598 и результаты испытаний на неорганизованные выбросы (например, API 624 или ISO 15848-1). Убедитесь, что на предприятии поддерживается строгий контроль за всеми отливками, выдерживающими давление.

• Цепочка поставок и послепродажная поддержка: оцените сроки производства. Убедитесь в немедленной доступности запасных частей, таких как прокладки, уплотнения и клинья. Надежные возможности выездного обслуживания необходимы для минимизации эксплуатационных простоев во время ремонтных работ и сценариев аварийного технического обслуживания.

Заключение

Задвижки остаются фундаментальным стандартом надежной изоляции с низким перепадом давления в промышленных секторах при условии, что они используются строго для двухпозиционных применений. Правильная спецификация предотвращает преждевременный выход из строя и обеспечивает безопасность системы.

• Проверьте текущие схемы трубопроводов и приборов (P&ID), чтобы убедиться, что все установленные запорные клапаны используются исключительно для двухпозиционного обслуживания, а не для регулирования.

• Прежде чем размещать заказы на поставку, определите точные требования к материалам и обрезке с учетом коррозионной активности среды, рабочего давления и пределов максимальной температуры.

• Запросите полные технические данные, чертежи поперечного сечения и отчеты об испытаниях материалов у партнеров-производителей, включенных в короткий список.

• Внедрите графики плановых полевых проверок, уделяя особое внимание целостности уплотнения штока, смазке резьбы и отзывчивости привода.

Часто задаваемые вопросы

Вопрос: Можно ли использовать задвижку для регулирования или дросселирования потока?

О: Нет. Они предназначены исключительно для полностью открытой или полностью закрытой изоляции. Их использование для дросселирования приводит к тому, что высокоскоростная жидкость вызывает вибрацию клина, что приводит к кавитации, серьезному повреждению седла и возможному выходу из строя уплотнения.

Вопрос: В чем разница между стандартной задвижкой и ножевой задвижкой?

A: Стандартная клиновая конструкция обеспечивает герметизацию за счет прилегания металла к металлу или эластомеру, что идеально подходит для чистых жидкостей. Ножевой затвор оснащен заостренным диском, предназначенным для физического разрезания густых суспензий, пульпы и тяжелых сточных вод.

Вопрос: Почему стандарт API 600 важен для задвижек из нержавеющей стали?

Ответ: API 600 требует большой толщины стенок, определенных допусков на коррозию и прочных соединений штока с клином. Это гарантирует, что клапан выдержит экстремальные давления, температуры и агрессивные среды, типичные для нефтехимической промышленности.

Вопрос: Что такое номера отделки API 600 и почему они важны для долговечности клапана?

A: Номера отделки обозначают конкретные материалы, используемые для внутренних частей, контактирующих с рабочей средой (шток, седла, поверхности клина). Выбор правильного трима предотвращает истирание, противостоит коррозии, вызванной средой, и обеспечивает надежное уплотнение на протяжении всего срока службы клапана.

Вопрос: Как устранить термическую блокировку или блокировку давления в высокотемпературной задвижке?

Ответ: Эти проблемы устраняются на этапе проектирования за счет использования гибких или разъемных клиньев, установки внешних байпасных линий или просверливания небольшого уравнительного отверстия на стороне выше по потоку клина для сброса давления в крышке.

Вопрос: В чем разница между задвижкой с выдвижным штоком (OS&Y) и задвижкой с невыдвижным штоком?

A: Поднимающийся шток (OS&Y) поднимается из клапана, обеспечивая четкую визуальную индикацию того, открыт или закрыт клапан. Неподнимающийся шток вращается на месте, экономя вертикальное пространство, но не обеспечивая визуального индикатора положения.
