Атмосферные резервуары для хранения и герметичные помещения несут фундаментальный риск во время повседневной эксплуатации. Без точного регулирования давления и вакуума разрушение конструкции становится математической уверенностью. Взрыв или разрыв происходят быстро во время динамичных операций перекачки или внезапных погодных изменений. Руководители предприятий и инженеры по трубопроводам сталкиваются с постоянными эксплуатационными проблемами. Вы должны сбалансировать строгий контроль выбросов в окружающую среду с абсолютной структурной безопасностью. Для этого необходимы специальные газоотводные устройства, которые срабатывают именно при минимальном перепаде давления. Они также должны выдерживать суровые условия эксплуатации, не прилипая и не разрушаясь.
Выбор правильного дыхательного клапана выходит далеко за рамки основных функций сантехники. Вы должны тщательно оценить совместимость материалов, точную пропускную способность и безопасность. Общая надежность жизненного цикла зависит от выбора правильных компонентов для конкретного химического и экологического применения. Плохо подобранный клапан приводит к неорганизованным выбросам, потере продукта или катастрофическому выходу из строя резервуара.
Функциональность диктует безопасность: вакуумный сапун предотвращает взрыв резервуара во время откачки или внезапного термического охлаждения, обеспечивая контролируемый забор атмосферного воздуха, в то время как сторона давления обеспечивает безопасный выпуск избыточного газа и предотвращение разрыва.
Выбор материала имеет решающее значение: использование коррозионностойкого дыхательного клапана, особенно из нержавеющей стали, значительно снижает риск заклинивания поддона и неорганизованных выбросов в агрессивных химических средах или прибрежных средах.
Определение размеров требует строгого соблюдения: Размеры клапана должны соответствовать стандарту API 2000/ISO 28300 с учетом максимальной производительности насоса, теплового дыхания и летучих свойств жидкости.
Интеграция с пожарной безопасностью. Для применений с высоким уровнем риска требуются интегрированные решения, такие как огнестойкий дыхательный клапан из нержавеющей стали, чтобы предотвратить попадание воспламеняющихся паров обратно в паровое пространство.

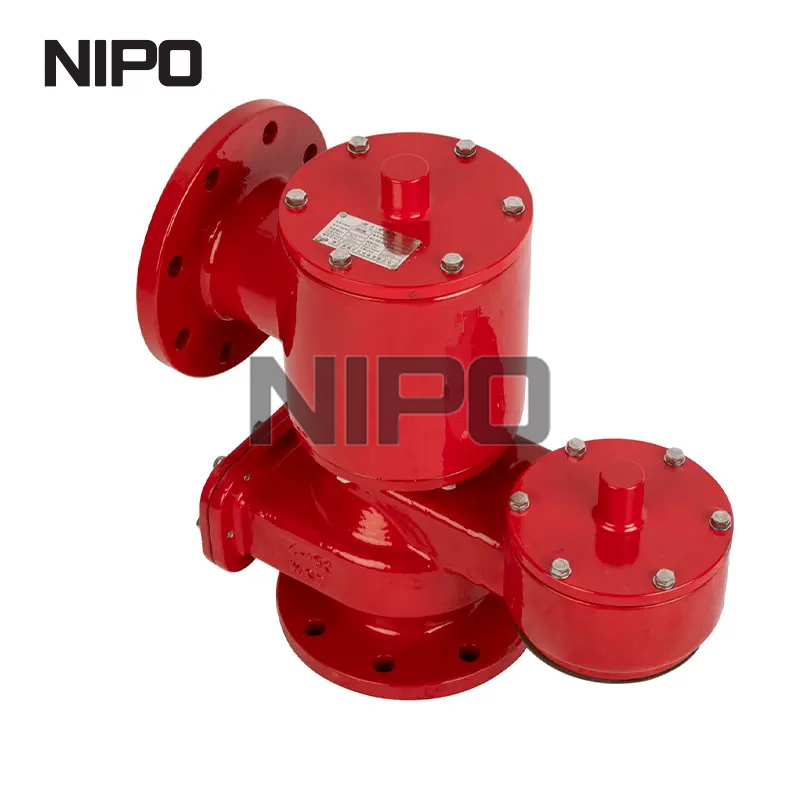

Стандартная конфигурация основана на высокочувствительных механизмах прямого действия с весовой нагрузкой или подпружиненными механизмами. В устройстве имеются две отдельные рабочие стороны: порт давления и порт вакуума. Когда внутреннее давление в резервуаре падает ниже атмосферного уровня, вакуумный поддон поднимается со своего седла. Это действие нарушает вакуум, втягивая наружный воздух. И наоборот, сторона давления открывается, когда внутреннее давление поднимается выше заданного значения. Он безопасно выбрасывает излишки газа в атмосферу или направляет их в коллектор для улавливания паров.
В конструкциях с весовой нагрузкой используются калиброванные металлические пластины, которые удерживают поддон плотно прижатым к сиденью. Технические специалисты укладывают определенные грузы на ножку поддона для достижения точного давления открытия, часто измеряемого в долях унции на квадратный дюйм или дюймах водяного столба (в водяном столбе). Пружинные конструкции выдерживают несколько более высокие настройки давления, когда физический вес становится слишком тяжелым или громоздким, чтобы поместиться внутри корпуса клапана. Оба механизма полагаются на точную калибровку для срабатывания при точном перепаде давления.
Внутренняя геометрия корпуса клапана направляет поток паров и поступающего воздуха. Направляющие стойки удерживают поддон в идеальном положении относительно сиденья во время срабатывания. Если поддон наклоняется или волочится по направляющим, клапан протечет или не откроется при правильном давлении. Допуски на обработку этих внутренних компонентов определяют общую надежность устройства в полевых условиях.
Инженеры в первую очередь используют эти устройства для больших атмосферных резервуаров, содержащих летучие жидкости. От них во многом зависят нефтебазы, нефтеперерабатывающие и химические заводы. Тем не менее, они служат важными устройствами безопасности во многих промышленных приложениях. Герметичные контейнеры меньшего размера требуют, чтобы они не вздулись и не схлопнулись при перепадах температур. Транспортные ограждения полагаются на них во время транспортировки, чтобы справиться с изменениями высоты.
Любое герметичное пространство, требующее точной атмосферной балансировки, нуждается в соответствующей вентиляционной инфраструктуре. Технологические сосуды, работающие с летучими жидкостями, используют их для управления паровым пространством во время периодических операций. Даже в силосах для сыпучих материалов используются модифицированные версии, чтобы предотвратить повреждение конструкции во время высокоскоростной пневматической загрузки и разгрузки. Основной принцип остается одинаковым во всех отраслях: защита корпуса от нагрузки, вызванной давлением.
Колебания давления внутри герметичного сосуда возникают по двум основным причинам. Во-первых, динамическая накачка приводит к быстрым изменениям объема. Откачка жидкости из резервуара расширяет паровое пространство, создавая вакуум. Закачивание жидкости сжимает паровое пространство, быстро повышая внутреннее давление. Клапан должен выдерживать максимальный объемный расход перекачивающих насосов.
Во-вторых, тепловое дыхание происходит независимо от движения жидкости. «Вдох» происходит во время резких изменений погоды. Сильный ливень в жаркий летний день быстро охлаждает корпус танка. Внутренние пары мгновенно конденсируются, создавая огромный вакуум за считанные секунды. «Выдох» происходит, когда солнце нагревает резервуар снаружи. Внутренние жидкости и пары расширяются, увеличивая внутреннее давление.
Тепловое дыхание часто требует более высоких требований к вентиляции, чем динамическая откачка, особенно в больших неизолированных резервуарах. При выборе оборудования инженеры должны учитывать наихудшие погодные сценарии в своем конкретном географическом положении.
Стандартные резервуары API 650 обладают огромной структурной прочностью и способны вместить тысячи галлонов жидкости. Они исключительно хорошо справляются с внешним гидростатическим давлением. Однако им не хватает сопротивления внутренним силам. Массивная стальная крыша резервуара часто рассчитана на то, чтобы выдерживать вакуум всего в 2,5 дюйма водяного столба. Это соответствует примерно 0,09 фунта на квадратный дюйм.
Чтобы понять физику, умножьте это крошечное давление на огромную площадь поверхности крыши резервуара диаметром 100 футов. Это соответствует тысячам фунтов нисходящей силы. Тонкие стальные стенки просто складываются внутрь, как раздавленная алюминиевая банка. Этот взрыв мгновенно уничтожает актив. Это приводит к катастрофическим разливам химических веществ, серьезному загрязнению окружающей среды и длительным простоям предприятий. Правильный сброс вакуума полностью предотвращает этот конкретный вид отказа.
Расчет необходимой вентиляционной мощности определяет весь процесс выбора. Вы не можете угадать размеры клапана на основе существующих диаметров труб. Инженеры должны строго следовать рекомендациям стандарта API 2000 или ISO 28300. Переменные расчета включают температуру вспышки жидкости, летучесть и общий объем резервуара. Чтобы обеспечить динамическое дыхание, необходимо учитывать максимальную скорость вдоха и выдоха.
Факторы изоляции также меняют требования к тепловому дыханию. Неизолированный резервуар требует более высокой вентиляционной способности, чем полностью изолированный, поскольку он быстрее поглощает и теряет тепло. Нормальные требования к вентиляции необходимо рассчитывать отдельно от сценариев аварийной вентиляции, которые предполагают внешнее воздействие пожара, кипящее внутреннюю жидкость.
Переменная размера API 2000 | Описание | Влияние на размер клапана |
|---|---|---|
Максимальная скорость закачки | Самый высокий объемный расход жидкости, поступающей в резервуар. | Определяет требуемую базовую мощность сброса давления. |
Максимальная скорость откачки | Самый высокий объемный расход жидкости, выходящей из резервуара. | Определяет требуемую базовую мощность сброса вакуума. |
Площадь поверхности резервуара | Общая открытая площадь корпуса и крыши резервуара. | Определяет объем теплового вдоха и выдоха. |
Давление пара/Температура вспышки | Летучесть хранимой жидкости при температуре окружающей среды. | Высоколетучие жидкости требуют большей способности выдыхания. |
Понимание разницы между заданным значением и избыточным давлением обеспечивает правильную работу. «Заданная точка» — это точное давление, при котором клапан только начинает открываться и выпускать пар. «Избыточное давление» — это дополнительное давление, необходимое для полного подъема поддона и достижения максимальной номинальной пропускной способности. Здесь операторы предприятий сталкиваются с механическим компромиссом.
Плотное уплотнение вблизи заданного значения снижает неорганизованные выбросы и сохраняет продукт. Однако для достижения полного расхода требуется более высокое избыточное давление. Вы должны сбалансировать строгие экологические ограничения с максимально допустимым рабочим давлением резервуара (MAWP). Если избыточное давление превысит максимально допустимое давление, резервуар разорвется до того, как клапан сможет стравить необходимый объем. Инженеры обычно выбирают клапаны, которые обеспечивают полный поток при избыточном давлении от 10% до 20% для стандартных атмосферных резервуаров.
Интерфейс между поддоном и седлом определяет скорость утечки и надежность. Седла металл-металл обеспечивают долговечность при высоких температурах и устойчивость к абразивным парам. Однако им трудно соответствовать строгим стандартам скорости утечек, прежде чем они достигнут заданного значения. Для эффективного уплотнения они требуют тщательной притирки и точной механической обработки.
В конструкциях с мягким седлом используются современные материалы, такие как ПТФЭ, ФЭП или специальные эластомеры. Эти фторполимеры создают герметичное уплотнение. Они соответствуют незначительным дефектам поверхности на поверхности седла. Мягкие седла предотвращают полимеризацию липких паров и прилипание поддона к корпусу клапана. Это значительно снижает частоту технического обслуживания, предотвращает заклинивание поддона и обеспечивает надежное срабатывание во время критических событий давления.
Применение химической обработки требует выбора конкретного материала для обеспечения безопасности. Использование коррозионностойкого дыхательного клапана предотвращает преждевременный механический выход из строя. Стандартный алюминий или углеродистая сталь быстро разрушаются в агрессивной среде. Гальваническая коррозия разъедает разнородные металлы, используемые в сборке. Окисление приводит к образованию шероховатых и ямчатых поверхностей на седлах клапанов.
Это разрушает мягкое уплотнение и приводит к постоянной, незаметной утечке пара. Коррозионные пары хранящегося продукта постоянно воздействуют на внутренние компоненты. Сероводород (H2S) при переработке высокосернистой нефти разрушает алюминиевые внутренние детали за несколько месяцев. Прибрежные установки сталкиваются с постоянными соляными брызгами, атакующими внешний корпус. Нержавеющая сталь имеет пассивный слой оксида хрома, который активно противостоит этим химическим воздействиям и воздействиям окружающей среды.
Менеджеры предприятий часто сопоставляют предварительную закупку вентиляционного клапана резервуара из нержавеющей стали с более дешевыми альтернативами. Алюминий и углеродистая сталь требуют меньше первоначального капитала. Однако долгосрочные эксплуатационные показатели в значительной степени благоприятствуют конструкции из нержавеющей стали. Вы исключаете частые циклы замены, вызванные коррозией.
Бригады технического обслуживания тратят меньше времени на демонтаж агрегатов для очистки проржавевших седел или замены изношенных поддонов. Вы сокращаете время незапланированных простоев, вызванных тем, что застрявшие поддоны не открываются во время перемещения насоса. Увеличенный срок эксплуатации обеспечивает бесперебойную работу объекта. Кроме того, надежная герметизация предотвращает постоянное испарение продукта, сохраняя ценные запасы внутри резервуара, где им и место.
Тип материала | Коррозионная стойкость | Температурный диапазон | Лучшая среда применения |
|---|---|---|---|
Алюминий | От низкого до среднего | Стандартный эмбиент | Некоррозионное, базовое хранение, легкий вес |
Углеродистая сталь | Умеренный (требуется покрытие) | Стандартный промышленный | Неагрессивные углеводороды, сухая среда |
Нержавеющая сталь 316/316L | Отличный | От экстремального холода до высокой жары | Агрессивные химические вещества, морское хранение, хранение повышенного риска |
Экстремальные температуры быстро разрушают стандартные сплавы. Углеродистая сталь становится опасно хрупкой при минусовых температурах, что может привести к разрушению под напряжением. Алюминий быстро теряет прочность на разрыв при повышенных температурах. Использование дыхательного клапана из нержавеющей стали сохраняет структурную целостность в широком температурном диапазоне.
Он устойчив к охрупчиванию в экстремально холодном климате или в криогенных условиях. Он сохраняет предел текучести в условиях высокотемпературного процесса. Более высокое содержание молибдена в нержавеющей стали 316L обеспечивает превосходную устойчивость к точечной и щелевой коррозии, особенно в средах с высоким содержанием хлоридов. Это делает его инженерным выбором по умолчанию для требовательных промышленных приложений, где сбой невозможен.
Хранение легковоспламеняющихся жидкостей сопряжено с серьезным риском возгорания. Внешние пожары, статические разряды или удары молний могут привести к воспламенению выходящих паров за пределы резервуара. необходимо использовать Для таких высоколетучих применений Эти устройства оснащены встроенными пламегасителями, встроенными непосредственно в вентиляционный канал. огнестойкий дыхательный клапан из нержавеющей стали .
Элемент пламегасителя обычно состоит из плотно намотанных гофрированных металлических лент. Он гасит внешний источник воспламенения, быстро поглощая и рассеивая тепло. Это предотвращает проникновение фронта пламени во внутреннее паровое пространство резервуара. Правильная инженерная интеграция гарантирует, что предохранительный элемент не будет ограничивать требуемую пропускную способность клапана. Технические специалисты должны регулярно очищать эти ленточные элементы, чтобы предотвратить засорение и ограничение потока.
Крупномасштабные хранилища работают в соответствии со строгими нормативными и эксплуатационными требованиями. Приобретение дыхательного клапана из нержавеющей стали для нефтебаз требует абсолютного соответствия API. Эти клапаны должны легко интегрироваться со сложными установками улавливания паров (ВРУ). Когда поддон под давлением поднимается, пары направляются в закрытую систему коллектора, а не выбрасываются в атмосферу.
Клапан должен выдерживать динамическое противодавление, создаваемое системой рекуперации, без колебаний. Инженеры должны убедиться, что выбранные материалы седла и диафрагмы выдерживают воздействие определенных углеводородных смесей, хранящихся на месте, предотвращая разбухание или разрушение уплотнений. Неисправное уплотнение в системе VRU приводит к перекрестному загрязнению и значительному дисбалансу давления в резервуарном парке.
Экологические агентства вводят строгие ограничения на выбросы летучих органических соединений (ЛОС) во всем мире. Высококачественные клапаны помогают предприятиям соответствовать требованиям Закона EPA о чистом воздухе или местным эквивалентам. Они действуют как предохранительные клапаны во время обычных суточных температурных циклов. Поддерживая герметичное уплотнение до тех пор, пока не будет достигнута точная заданная температура, они минимизируют ежедневную потерю пара.
Это сохраняет хранимый продукт и предотвращает загрязнение атмосферы. Предприятия должны регулярно документировать интенсивность утечек своего вентиляционного оборудования, используя метод 21 Агентства по охране окружающей среды (EPA) или камеры оптической визуализации газа, чтобы избежать крупных штрафов. Клапаны премиум-класса из нержавеющей стали с мягким седлом постоянно проходят испытания значительно ниже допустимых пороговых значений выбросов, обеспечивая надежный механизм соблюдения требований для операторов предприятий.
Вы не можете установить эти устройства безопасности без тщательной документации по испытаниям. Протоколы заводских и полевых испытаний гарантируют, что уровни давления и вакуума остаются в безопасных эксплуатационных пределах. Технические специалисты проводят испытания седла на герметичность в соответствии со стандартами API 2521. Они используют специализированные испытательные стенды для приложения возрастающего давления и вакуума к собранному устройству.
Надежно закрепите клапан на калиброванном фланце испытательного стенда.
Медленно нажимайте, пока поддон не поднимется, записывая точную заданную точку.
Уменьшите давление до 90 % от заданного значения и измерьте скорость утечки с помощью расходомера.
Повторите процесс со стороны вакуума, создав отрицательное давление и зафиксировав точку срабатывания.
Задокументируйте все результаты и прикрепите сертифицированную калибровочную бирку к корпусу клапана.
Это проверяет точную заданную точку подъема поддона. Он измеряет скорость утечки непосредственно перед открытием, обеспечивая герметичность уплотнения. Проверка пропускной способности гарантирует, что установка соответствует расчетным требованиям API 2000. Регулярные полевые испытания во время технического обслуживания подтверждают, что клапан сохраняет свою калибровку в течение многих лет службы.
Правильная установка определяет успех эксплуатации. Клапан необходимо установить на крыше резервуара строго ровно. При установке под углом нагруженный вес поддона тянется по внутренним направляющим стойкам. Это механическое трение изменяет установленное давление и предотвращает герметичное уплотнение. Монтажники должны избегать сильной нагрузки на фланец клапана при подсоединении линий улавливания паров.
Убедитесь, что фланец резервуара чистый, ровный и не имеет глубоких царапин.
Выберите совместимый материал прокладки, например, прокладку из ПТФЭ, чтобы предотвратить химическое разложение.
Осторожно опустите клапан на фланец, следя за тем, чтобы козырек не ударялся о крышу резервуара.
Затяните фланцевые болты, используя стандартную звездообразную схему, чтобы обеспечить равномерное сжатие прокладки.
Применяйте момент затяжки, указанный производителем, чтобы предотвратить деформацию корпуса клапана.
Неравномерная затяжка болтов приводит к деформации корпуса клапана, что нарушает точность выравнивания седла. Убедитесь, что все атмосферные пути остаются полностью свободными. Установите прочные сетки от птиц, чтобы дикие животные не гнездились внутри защитного кожуха. Перед вводом в эксплуатацию всегда удаляйте все внутренние транспортировочные блоки и защитные ленты.
Операционные риски требуют превентивных стратегий их смягчения. «Вибрация» возникает, когда вы устанавливаете клапан слишком большого размера для данного применения. Клапан открывается, мгновенно сбрасывает давление и несколько раз захлопывается. Такая быстрая езда на велосипеде повреждает сиденья и разрушает поддоны. Это можно исправить, пересчитав требования к расходу и установив агрегат подходящего размера.
Замерзание представляет собой серьезную опасность в холодном климате. Влага из бака скапливается на поддоне и превращается в лед, запирая клапан в закрытом состоянии. Стратегии смягчения последствий включают установку паровой рубашки или системы электрообогрева вокруг корпуса клапана. Загрязнение происходит, когда липкие пары полимеризуются на внутренних компонентах. Использование специальных покрытий поддонов, таких как ПТФЭ, предотвращает это накопление и обеспечивает плавное и надежное срабатывание.
Дыхательный клапан служит важнейшим средством обеспечения безопасности, а не стандартным трубопроводным фитингом. Правильный клапан защищает резервуары стоимостью в несколько миллионов долларов, обеспечивает герметичность корпусов и обеспечивает строгое соблюдение экологических требований. Это предотвращает катастрофические структурные разрушения, вызванные обычными колебаниями давления. Схема принятия решений остается простой. Рассчитайте точные требования к расходу с помощью API 2000. Выбирайте материалы с учетом коррозионной активности паров и окружающей среды. Интегрируйте необходимые функции безопасности, такие как антипирены. Всегда проверяйте стандарты тестирования производителя перед покупкой.
Составьте полные спецификации резервуаров, включая физические размеры, расчетное давление и максимальную производительность насоса.
Документируйте все свойства жидкости, обращая особое внимание на температуру вспышки, летучесть и химическую коррозионную активность.
Проконсультируйтесь со специализированным инженером по трубопроводам для проведения точных расчетов размеров API 2000.
Установите график плановых проверок с учетом конкретной операционной среды и местных правил.
Ответ: Профессионалы отрасли часто называют их предохранительными клапанами давления/вакуума (PVRV). Вы также услышите, что их называют консервационными клапанами или клапанами сброса давления/вакуума прямого действия. Терминология часто меняется в зависимости от конкретной отрасли, региона или технических стандартов, применяемых к объекту.
Ответ: Дыхательный клапан выдерживает давление и вакуум при очень низких настройках и специально разработан для атмосферных резервуаров и герметичных контейнеров. Стандартные предохранительные клапаны (PRV) обычно работают с технологическими системами высокого давления и сбрасывают только положительное давление, не обеспечивая защиты от вакуума.
Ответ: Технические специалисты используют специализированный испытательный стенд для приложения к устройству возрастающего давления и вакуума. Этот процесс проверяет точную заданную точку подъема поддона. Он также измеряет интенсивность утечек перед открытием, гарантируя, что клапан поддерживает безопасные эксплуатационные пределы без чрезмерных выбросов.
Ответ: Нержавеющая сталь обеспечивает превосходную коррозионную стойкость и более широкую химическую совместимость. Он исключительно хорошо работает при экстремальных температурах и суровых морских условиях. Хотя алюминий легче, он быстро разрушается под воздействием агрессивных паров, что приводит к преждевременному выходу из строя клапана и утечке.
Ответ: Распространенными причинами являются попадание мусора на седло, разрушение мягких уплотнений и скопление липкого продукта. Неправильная установка может привести к деформации фланца, что помешает правильной посадке поддона. Неправильные характеристики заданного давления также могут привести к преждевременному срабатыванию клапана и утечке паров.
Ответ: Стандартные отраслевые сроки рекомендуют проводить комплексные проверки каждые 1–3 года. Однако эта частота во многом зависит от коррозионной активности оборудования, рабочей среды и местных экологических норм. Применение высокоагрессивных химических веществ требует более частых проверок технического обслуживания для обеспечения надежности.
A: Дыхательный клапан предотвращает разрывы из-за избыточного давления и вакуумные взрывы, вызванные нормальной работой. Однако для предотвращения взрывов необходимо соединить клапан с пламегасителем. Пламегаситель не дает внешним источникам воспламенения пройти обратно через вентиляционное отверстие и воспламенить внутреннее паровое пространство резервуара.
