Неправильное использование клапанов регулирования давления в промышленных системах хранения и трубопроводных системах напрямую связано с усталостью конструкции, катастрофическим выходом из строя сосудов и серьезными нарушениями экологических требований. Инженерные и производственные группы должны сбалансировать ежедневную эксплуатационную эффективность, такую как сохранение пара и тепловое равновесие, с необходимостью аварийных мер безопасности на случай опасного избыточного давления или вакуума. Оценка точных механических различий, пороговых значений давления и требований соответствия определяет, как выбрать правильную архитектуру клапана. Мы устраняем технические различия между дыхательными клапанами и предохранительными клапанами, чтобы принимать точные и отвечающие требованиям безопасности решения о закупках. Вы узнаете, как подобрать типы клапанов к конкретным номиналам сосудов, эксплуатационным требованиям и экологическим нормам, не переусердствуя при проектировании системы.
Эксплуатационная цель: Дыхательный клапан управляет обычными «физиологическими» колебаниями давления, вызванными температурными изменениями и перекачкой жидкости, тогда как предохранительный клапан (PRV) действует как однонаправленный предохранительный клапан при аномальном, «патологическом» опасном избыточном давлении.
Пороговые значения давления: Дыхательные клапаны работают в высокочувствительном диапазоне низкого давления (обычно измеряемого в дюймах водяного столба, например, от 0,5 до 2,5 INWC), в то время как PRV работают со значительно более высокими заданными значениями (PSI или бар).
Защита системы: В резервуарах для хранения атмосферного воздуха используется вакуумный дыхательный клапан для предотвращения ежедневной усталости конструкции (взрыва/разрыва), тогда как для сосудов под давлением требуются предохранительные клапаны для предотвращения катастрофических взрывов.
Соответствие требованиям и безопасность: выбор неправильного клапана ставит под угрозу как стандарты безопасности API/OSHA, так и протоколы контроля неорганизованных выбросов.
Поддержание атмосферного равновесия внутри резервуара-хранилища низкого давления требует непрерывного двунаправленного управления парами. Дыхательный клапан функционирует как основная дыхательная система для этих сосудов. Во время активных операций наполнения поступающая жидкость вытесняет существующее паровое пространство. Если этот пар не может выйти наружу, внутреннее давление быстро возрастает, что может привести к разрыву крыши или разрушению уплотнения. И наоборот, на этапах отбора или откачки жидкости внутренний объем расширяется, создавая эффект вакуума, который может легко разрушить тонкостенный атмосферный резервуар.
Помимо перекачки жидкости, факторы окружающей среды диктуют непрерывное срабатывание клапана. Суточные температурные циклы заставляют паровое пространство расширяться в дневную жару (тепловой выдох) и сжиматься, когда температура падает ночью (тепловой вдох). Внезапный ливень жарким летним днем может вызвать быстрое сжатие пара, вызывая сильный вакуум за считанные минуты. В клапане используются тщательно откалиброванные, нагруженные весом или подпружиненные поддоны, которые поднимаются именно тогда, когда внутреннее давление или вакуум превышает заданное значение. Этот механизм двунаправленного потока позволяет вдыхать окружающий воздух или специальный защитный газ (например, азот) и контролируемое выдыхание внутренних паров, гарантируя, что сосуд остается в безопасных рабочих пределах.
Промышленные применения требуют особых конфигураций в зависимости от конструктивных допусков резервуара и характера хранимой среды. Автономный вакуумный дыхательный клапан предназначен исключительно для снижения отрицательного давления. Эта конфигурация используется на резервуарах, которые конструктивно способны выдерживать внутреннее положительное давление, но остаются очень уязвимыми к коллапсу вакуума. Сосредотачиваясь исключительно на вдохе, он обеспечивает целенаправленный защитный механизм во время быстрого откачивания или внезапного охлаждения.

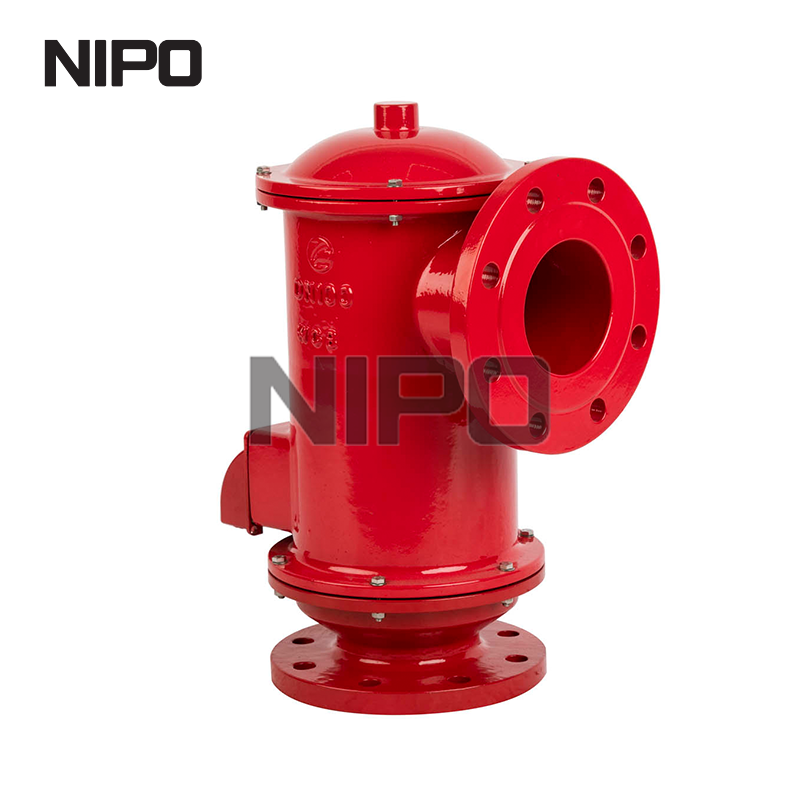

Чаще всего на предприятиях используется комбинированный вакуумный дыхательный клапан . Это устройство двойного назначения включает в себя два отдельных поддона в одном корпусе. Один поддон управляет сбросом положительного давления, выпуская излишки пара в атмосферу или в коллектор рекуперации. Второй поддон регулирует сброс вакуума и открывается внутрь для впуска воздуха или защитного газа. Такое одновременное управление обеспечивает комплексную защиту на всех стандартных этапах эксплуатации.
Крайне важно отличать эти устройства от клапанов выпуска воздуха. Хотя клапаны выпуска воздуха устанавливаются в верхних точках сетей трубопроводов для жидкости для удаления захваченных воздушных карманов и поддержания эффективности потока жидкости, они не обеспечивают равновесие парового пространства. Дыхательные клапаны предназначены исключительно для сложной динамики пара в резервуарах-хранилищах, а не для оптимизации потока жидкости в трубопроводе.
В отличие от устройств, предназначенных для ежедневного оперативного дыхания, клапан сброса давления (PRV) служит строгим однонаправленным предохранительным устройством. Его основной функцией является критическая для безопасности вентиляция во время аномальных, патологических скачков давления, которые угрожают структурной целостности сосуда или системы трубопроводов, находящихся под давлением. Эти неисправности обычно возникают в результате серьезных внешних возгораний, заблокированных выпускных отверстий, температурных реакций или отказов регулирующих клапанов.
Когда аварийное событие вызывает быстрое повышение внутреннего давления, PRV обеспечивает немедленный путь выхлопа. Конструкция потока строго однонаправленная; он выпускает среду из системы для снижения давления, но не имеет механизма для вдыхания воздуха или сброса вакуума. Как только давление снова упадет ниже безопасного порога — точки, известной как давление продувки, — клапан автоматически закрывается, герметизируя систему и предотвращая дальнейшую потерю герметичности. Философия проектирования здесь предполагает, что клапан будет оставаться закрытым 99% времени и срабатывать только в случае отказа средств управления технологическим процессом.
Механическая реакция PRV определяется пороговыми значениями высокого давления, которые приближаются к максимально допустимому рабочему давлению сосуда (MAWP). В стандартных PRV используется прочный подпружиненный механизм. Пружина оказывает постоянное направленное вниз усилие на диск, удерживая его плотно прижатым к соплу. Когда давление в системе оказывает направленную вверх силу, превышающую натяжение пружины, диск поднимается, обеспечивая быстрый сброс.
Для применений, требующих более жестких границ между нормальным рабочим давлением и заданным значением, используются предохранительные клапаны с пилотным управлением. Эти клапаны используют собственное давление системы, подаваемое через пилотный клапан меньшего размера, чтобы держать главный клапан плотно закрытым до тех пор, пока не будет достигнута точная уставка. Такая конструкция предотвращает преждевременную утечку и позволяет системе работать гораздо ближе к максимально допустимому рабочему давлению без риска случайного срабатывания. Независимо от конкретного механизма срабатывание PRV характеризуется быстрым и мощным срабатыванием, предназначенным для нейтрализации неминуемой угрозы взрыва.
Техническая особенность | Дыхательный клапан | Клапан сброса давления (PRV) |
|---|---|---|
Диапазон рабочего давления | Микроколебания (от 0,5 до 2,5 INWC / миллибар) | Герметизация под высоким давлением (от 15 до тысяч фунтов на квадратный дюйм) |
Направленность потока | Двунаправленный (вдох и выдох) | Однонаправленный (только выпуск/разгрузка) |
Основное приложение | API 650 Резервуары для хранения при атмосферном и низком давлении. | ASME Раздел VIII Сосуды под давлением, котлы, реакторы |
Операционная направленность | Сохранение паров, сокращение выбросов, ежедневное равновесие | Аварийная отказоустойчивость, предотвращение катастрофических разрывов |
Частота срабатывания | Непрерывное ежедневное срабатывание на основе тепловых/насосных циклов | Редкое срабатывание; остается закрытым, пока не возникнет неисправное состояние |
Наиболее определяющее различие заключается в диапазонах давления, которыми они управляют. Дыхательные клапаны рассчитаны на микроколебания. Их уставки чрезвычайно низки и обычно измеряются в дюймах водного столба (INWC) или миллибарах. Стандартная настройка может находиться в диапазоне от 0,5 до 2,5 INWC, что соответствует всего лишь долям PSI (1 INWC примерно равен 0,036 PSI). Такая чрезвычайная чувствительность требует легких поддонов, точной механической обработки и специальных эластомерных уплотнений, обеспечивающих срабатывание при малейшем отклонении от атмосферного равновесия.
И наоборот, PRV спроектированы для удержания под высоким давлением. Их уставки измеряются в фунтах на квадратный дюйм или барах, часто в диапазоне от 15 фунтов на квадратный дюйм до нескольких тысяч фунтов на квадратный дюйм в зависимости от процесса. Внутренние пружины и компоненты тяжелые и прочные и рассчитаны на то, чтобы оставаться полностью статичными до тех пор, пока к зоне сидения не будет приложена значительная опасная сила.
Гидродинамика и направление потока определяют повседневную полезность этих клапанов. Дыхательные клапаны по своей сути являются двунаправленными. Им приходится вдыхать, чтобы уменьшить вакуум, и выдыхать, чтобы снять избыточное давление. Эта способность двойного действия поддерживает хрупкий баланс внутри тонкостенных резервуаров. Если бак опорожняется быстро, клапан должен втягивать окружающий воздух со скоростью, равной скорости слива жидкости.
PRV строго однонаправлены. Они предназначены исключительно для удаления среды из системы, находящейся под давлением. Они не обеспечивают защиты от отрицательного давления или вакуума, поскольку их механическая конструкция допускает поток только из внутренней среды с высоким давлением в выхлопной коллектор с более низким давлением или в атмосферу.
Конструктивная конструкция защищаемого сосуда диктует выбор клапана. Дыхательные клапаны являются стандартом для атмосферных резервуаров с фиксированной крышей, резервуаров для хранения низкого давления (обычно работающих ниже 15 фунтов на квадратный дюйм) и систем улавливания паров. Эти сосуды предназначены для хранения больших объемов жидкости, но имеют очень низкую устойчивость к изменениям внутреннего давления. Стандартный резервуар API 650 может подвергнуться деформации крыши при избыточном давлении всего в несколько дюймов водяного столба.
PRV обязательны для сосудов под давлением, построенных в соответствии со стандартами Раздела VIII ASME, включая котлы, химические реакторы, дистилляционные колонны и трубопроводную инфраструктуру высокого давления. Эти надежные системы требуют защиты от огромных накоплений давления, с которыми устройства низкого давления просто не могут справиться.
Хотя оба клапана способствуют общей безопасности объекта, их основные эксплуатационные задачи различаются. Дыхательные клапаны отдают приоритет эксплуатационным характеристикам и ежедневному состоянию системы. Оставаясь закрытыми в нормальных условиях и лишь слегка открываясь при незначительных колебаниях, они сводят к минимуму испарение ценного продукта, предотвращают попадание атмосферной влаги и сокращают выбросы летучих органических соединений (ЛОС). Они являются активными участниками ежедневного цикла процессов.
PRV ориентированы исключительно на максимальную безопасность. Они не оптимизируют ежедневную производительность и не сохраняют пар. Они действуют как абсолютная последняя линия защиты от катастрофического разрушения, отдавая приоритет быстрому сбросу давления в больших объемах над сохранением продукта или сокращением выбросов во время чрезвычайной ситуации.
Срок службы и профили технического обслуживания этих клапанов определяются частотой их срабатывания. Дыхательные клапаны постоянно срабатывают ежедневно. Каждый раз, когда включается перекачивающий насос или солнце нагревает корпус резервуара, поддоны клапанов поднимаются и садятся на место. Такое постоянное движение требует регулярной проверки на предмет износа, скопления мусора и целостности посадки.
PRV срабатывают редко. В правильно функционирующей технологической системе предохранительный клапан никогда не откроется в течение всего срока службы. Он остается в состоянии покоя, ожидая возникновения неисправности. Когда он срабатывает, это считается важным событием безопасности процесса, требующим немедленного расследования первопричины избыточного давления с последующей обязательной проверкой клапана, чтобы убедиться в его правильном закрытии.
Выбор правильного устройства управления давлением начинается со тщательного анализа конструктивных ограничений сосуда. Атмосферные резервуары, спроектированные в соответствии со стандартами API 650, имеют определенные расчетные значения давления и вакуума, которые нельзя превысить без риска необратимой деформации. Уставки клапана должны быть откалиброваны так, чтобы открываться задолго до того, как внутреннее давление достигнет максимальных расчетных пределов резервуара. Вы должны рассчитать точную скорость потока, необходимую для поддержания внутреннего давления ниже точки отказа.
Вакуумная защита требует особого внимания. Тонкостенные резервуары очень подвержены взрыву, если скорость отбора жидкости превышает пропускную способность воздухозаборника. Использование тщательно откалиброванного вакуумного предохранительного клапана для резервуаров-хранилищ является обязательным инженерным требованием. При расчете размеров необходимо учитывать максимально возможную скорость откачки, гарантируя, что отверстие клапана будет достаточно большим, чтобы впускать окружающий воздух достаточно быстро, чтобы заменить объем вытесненной жидкости. Если насос удаляет 1000 галлонов воздуха в минуту, клапан должен пропускать 1000 галлонов воздуха в минуту.
Соблюдение нормативных требований сильно влияет на выбор и размер клапана. Инженерные группы должны ориентироваться на стандарты API 2000, которые диктуют требования к вентиляции резервуаров для хранения при атмосферном и низком давлении. API 2000 предоставляет сложные формулы для расчета нормальной вентиляции (из-за движения жидкости и термического воздействия) и аварийной вентиляции (из-за внешнего воздействия огня). Вы не можете угадать эти значения; они должны быть математически доказаны на основе физических размеров резервуара и температуры воспламенения хранимой среды.
В то же время экологические нормы требуют строгого контроля за неорганизованными выбросами. Предприятия должны соответствовать стандартам EPA в отношении выбросов ЛОС и опасных загрязнителей воздуха. Это обуславливает необходимость выбора дыхательных клапанов с современными, герметично закрывающимися поддонами. Скорость утечек должна быть тщательно проверена, и клапаны часто включают в себя специальные диафрагмы из эластомера (например, FEP или PTFE), чтобы обеспечить герметичное уплотнение, когда давление в системе ниже заданного значения, предотвращая постоянную утечку паров низкого уровня в атмосферу.
Химический состав хранимой среды определяет материалы, из которых изготовлен корпус клапана и внутренние компоненты. Стандартной углеродистой стали или алюминия может быть достаточно для безопасных жидкостей, но агрессивные химические пары требуют превосходной коррозионной стойкости. Для корпуса клапана инженеры должны выбирать такие материалы, как нержавеющая сталь 316, хастеллой или монель, а для внутренних поддонов и седел может потребоваться покрытие из ПТФЭ для предотвращения химического воздействия и разрушения с течением времени.
На объектах, работающих с легковоспламеняющимися или взрывоопасными средами, стандартной вентиляции недостаточно. Обязательное требование к взрывозащищенному клапану сброса давления и вакуума применяется в зонах с классом ATEX или в опасных зонах. Эти специализированные клапаны часто объединяются с пламегасителями. Если внешнее облако пара воспламеняется, матрица пламегасителя (обычно конструкция из гофрированной металлической ленты) гасит фронт пламени, предотвращая его распространение через клапан в паровое пространство резервуара, тем самым предотвращая катастрофический внутренний взрыв.
В нефтехимическом и нефтеперерабатывающем секторах крупные резервуары с фиксированной крышей хранят миллионы галлонов сырой нефти, очищенного топлива и химического сырья. Эти резервуары требуют постоянного дыхания, чтобы предотвратить усталость крыши. Без надлежащего управления давлением и вакуумом постоянное изгибание листов крыши во время ежедневных термических циклов в конечном итоге приведет к разрушению сварных швов и разрушению конструкции. Кроме того, при использовании высокосернистой нефти, содержащей сероводород (H2S), дыхательные клапаны должны быть подсоединены к закрытой системе улавливания паров или факельному коллектору, что требует специальной конфигурации отводных труб, а не выпускать их непосредственно в атмосферу. Это защищает персонал объекта от воздействия токсичных газов.
Переход на альтернативные виды топлива и децентрализованное производство электроэнергии предъявляет новые требования к управлению давлением. Варочные котлы биогаза, хранилища синтез-газа и установки для смешивания водорода работают в весьма специфических режимах давления. Использование специализированного вакуумного дыхательного клапана для газораспределительных энергетических систем обеспечивает стабильное давление подачи газа на последующие турбины или компрессоры. Эти клапаны предотвращают блокировки системы, вызванные перепадами давления, и управляют неустойчивыми колебаниями объема, присущими производству биологического или синтетического газа, обеспечивая непрерывное и безопасное производство энергии.
Частой эксплуатационной неисправностью систем управления давлением является дребезг клапанов. Это явление возникает, когда клапан быстро открывается и закрывается в быстрой последовательности, в результате чего внутренние компоненты ударяются о седло. Основной причиной вибрации является неправильный выбор размера, в частности, использование клапана слишком большого размера для приложений с низким расходом. Когда клапан увеличенного размера открывается, он немедленно сбрасывает давление, заставляя его закрываться. Давление быстро нарастает снова, повторяя жестокий цикл. Перекрытие уставок между первичными дыхательными клапанами и вторичными устройствами аварийной помощи также может вызвать неустойчивое срабатывание.
Меры по смягчению последствий требуют точного проектирования на этапе закупок. Расчеты пропускной способности должны строго соответствовать рекомендациям API 2000, гарантируя, что отверстие клапана соответствует фактической скорости образования пара. Кроме того, инженерам приходится распределять давление срабатывания нескольких предохранительных устройств. Основной дыхательный клапан должен сработать первым, а вторичные аварийные вентиляционные отверстия должны быть установлены на более высокий порог, обеспечивая плавное последовательное срабатывание только при необходимости.
Условия окружающей среды и характеристики среды создают серьезные риски для надежности клапана. В холодном климате окружающая влага может конденсироваться и замерзать на поддонах клапанов, блокируя их в закрытом состоянии и делая резервуар уязвимым для избыточного давления или вакуумного разрушения. Аналогичным образом, некоторые химические среды, такие как стирол или бутадиен, склонны к полимеризации. Пары могут конденсироваться и образовывать твердые, похожие на пластик отложения на седлах клапанов, заклеивая поддоны.
Чтобы снизить риск замерзания, на предприятиях устанавливаются клапаны с паровой рубашкой или с электрическим обогревом, которые поддерживают внутреннюю температуру выше точки замерзания воды или точки конденсации пара. Для борьбы с полимеризацией и прилипанием внутренние детали обрабатываются специальными антипригарными покрытиями. Самое главное, установление строгих графиков технического обслуживания с учетом состояния является обязательным для обеспечения полной работоспособности этих критически важных устройств безопасности.
Выездные специалисты должны проводить тщательные проверки, чтобы предотвратить непредвиденные неисправности клапанов. Мы рекомендуем выполнять следующую базовую процедуру каждые шесть месяцев:
Изолируйте клапан от активной технологической линии с помощью запорных клапанов или выключив резервуар из эксплуатации.
Снимите защитный кожух и осмотрите защитные экраны на предмет мусора, скоплений льда или птичьих гнезд.
Вручную поднимите поддоны, чтобы убедиться в плавном движении без трения вдоль внутренних направляющих.
Осмотрите эластомерные посадочные диафрагмы на предмет химического набухания, растрескивания или полимеризации.
Очистите посадочные поверхности утвержденным неабразивным растворителем, чтобы удалить липкие остатки.
Соберите устройство заново и проведите стендовые испытания низким давлением, чтобы проверить точную уставку открытия и убедиться, что скорость утечки соответствует стандартам EPA.
Проведите тщательный расчет размеров API 2000, чтобы определить точные требования к нормальной и аварийной вентиляции на основе скорости переноса жидкости и термического воздействия.
Проверьте совместимость сред, чтобы выбрать подходящие материалы корпуса и антипригарные эластомерные покрытия, устойчивые к коррозии и полимеризации.
Оцените требования к соблюдению экологических требований на конкретной площадке, чтобы определить, необходимы ли конфигурации отвода труб или встроенные пламегасители для контроля неорганизованных выбросов.
Проконсультируйтесь со специализированным инженером по клапанам, чтобы окончательно определить спецификации для конкретного объекта и разработать строгий протокол технического обслуживания с учетом состояния.
О: Нет. Дыхательный клапан справляется с незначительными колебаниями низкого давления (измеренными в дюймах водяного столба) для обеспечения ежедневного рабочего равновесия. Клапан сброса давления предназначен для работы в аварийных ситуациях при высоком давлении (измеряется в фунтах на квадратный дюйм). Замена одного на другое приведет к катастрофическому отказу судна или серьезной эксплуатационной неэффективности.
Ответ: Установленное давление сильно зависит от конструкции резервуара, но обычно оно действует при очень низких пороговых значениях, часто в диапазоне от 0,5 до 2,5 дюймов водного столба (INWC) или примерно от 2 до 22 миллибар, что обеспечивает срабатывание до того, как стенки резервуара испытают напряжение.
Ответ: Атмосферным резервуарам в первую очередь требуются дыхательные клапаны для ежедневных колебаний температуры и перекачки. Однако им также требуется аварийная вентиляция (часто через крышку или люк аварийного сброса давления) для работы в сценариях экстремального избыточного давления, таких как внешние пожары, как того требует API 2000.
О: Проверки следует проводить не реже одного раза в год, однако в условиях сильно агрессивной, полимеризующейся или замерзающей среды проверки следует проводить ежеквартально или ежемесячно. При техническом обслуживании необходимо проверить подвижность поддона, целостность седла и убедиться, что встроенная матрица пламегасителя полностью свободна от мусора или засоров.
О: Утечка обычно вызвана скоплением мусора на посадочной поверхности, разрушением эластомерной диафрагмы из-за химической несовместимости или механическим износом из-за хронической вибрации клапана. Регулярная очистка и выбор подходящих материалов уплотнений предотвращают преждевременный выход из строя посадок.
A: Клапаны выпуска воздуха устанавливаются на трубопроводах для жидкости для удаления воздушных пробок и оптимизации потока жидкости. Дыхательные клапаны устанавливаются на резервуарах-хранилищах для поддержания равновесия парового пространства, вдыхания и выдыхания газов, чтобы предотвратить повреждение конструкции из-за повышения давления или вакуума.
