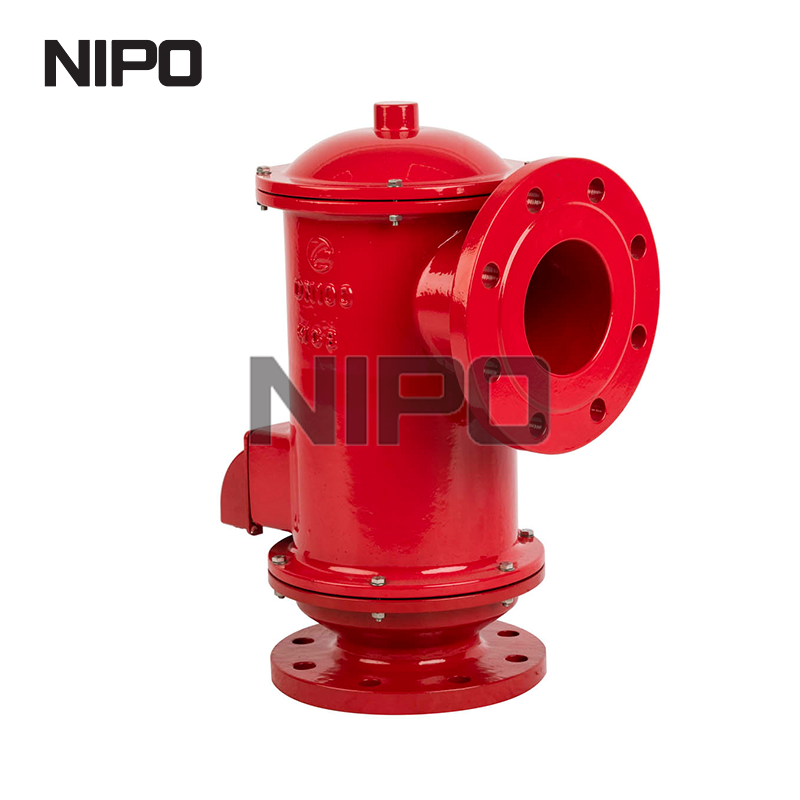

Неправильная производительность вентиляции влечет за собой серьезные физические и финансовые последствия. Неправильно рассчитанная система вентиляции приводит непосредственно к катастрофическому разрыву резервуара из-за избыточного давления или внезапному взрыву из-за вакуума. Инженеры предприятий и руководители предприятий сталкиваются с постоянными эксплуатационными проблемами. Вы должны найти баланс между строгим соблюдением техники безопасности и повседневной эксплуатационной эффективностью. Минимизация неорганизованных выбросов имеет значение, но защита основного оборудования остается главным приоритетом. Правильный размер никогда не является статическим предположением. Это динамический расчет. Вам необходима точная оценка характеристик резервуара, свойств жидкости, скорости перекачки и переменных окружающей среды. Только тогда вы сможете выбрать конкретную конфигурацию клапана, гарантирующую долгосрочную безопасность. Мы разберем точные инженерные этапы, необходимые для точного определения размеров этих устройств.
Для точного определения размера необходимо рассчитать как тепловое дыхание (колебания температуры), так и динамическое дыхание (скорость всасывания/выкачивания).
Занижение размера приводит к катастрофическому выходу из строя бака, а превышение размера вызывает вибрацию клапанов, преждевременный износ и чрезмерные неорганизованные выбросы.
Стандартизированные рамки, такие как стандарт API 2000, диктуют базовые требования к вентиляции, но конкретные применения диктуют тип клапана (например, атмосферный или замкнутый).
Если расчетная вентиляционная мощность превышает стандартные размеры клапанов, инженеры должны оценить конфигурации с несколькими клапанами, а не принудительно устанавливать оборудование меньшего размера.
Надлежащая сертификация, испытания на поток и маркировка оборудования — это обязательные шаги для обеспечения соответствия требованиям на местах и безопасности при долгосрочном обслуживании.
Четко определите основную цель. Дыхательный клапан должен поддерживать давление в резервуаре в строго определенных рабочих пределах. Этими пределами являются максимально допустимое рабочее давление (MAWP) и максимально допустимый рабочий вакуум (MAWV). Если внутреннее давление превышает максимально допустимое давление, корпус резервуара разрывается по швам. Если внутреннее давление падает ниже MAWV, крыша или стенки резервуара прогибаются внутрь. Успех означает, что клапан открывается именно тогда, когда это необходимо. Он выпускает достаточный объем для быстрой стабилизации внутреннего давления. Он также плотно закрывается после возвращения нормальных условий. Такое плотное уплотнение предотвращает ненужную потерю продукта и останавливает неорганизованные выбросы. Мы измеряем этот успех в стандартных кубических футах в час (SCFH) или нормальных кубических метрах в час (Нм⊃3;/ч).
Инженеры иногда оценивают требования к потоку на основе устаревших данных объекта. Это приводит к опасным ошибкам в выборе размеров с серьезными механическими последствиями. Вы должны понимать виды отказов, связанные с неправильными расчетами мощности.
Клапаны недостаточного размера. Устройство недостаточного размера не может достаточно быстро сбросить давление или вакуум. При быстрой откачке уровень жидкости быстро падает. Если воздух не может поступить в резервуар достаточно быстро, образуется вакуум. Это приводит к немедленной деформации конструкции. При быстром нагревании захваченный пар расширяется. Если он не может уйти, давление нарастает неконтролируемо. Это приводит к потере продукта из-за взрыва уплотнений крыши или катастрофическому выходу из строя резервуара.
Клапаны увеличенного размера: чем больше, тем лучше для сброса давления. Клапан увеличенного размера открывается при заданном давлении, но быстро сбрасывает небольшой объем накопившегося пара. Затем он сразу же захлопывается. Давление снова быстро нарастает, заставляя клапан открываться и снова захлопываться. Это быстрое и резкое движение называется болтовней. Вибрация приводит к серьезным механическим повреждениям поддона и седла клапана. Это навсегда нарушает целостность уплотнения. Это приводит к постоянным неорганизованным выбросам и значительному увеличению затрат на техническое обслуживание.
Неправильные заданные значения: Установка давления открытия слишком близко к рабочему давлению приводит к постоянному плачу. Установка его слишком близко к максимально допустимому рабочему весу исключает запас прочности. Внезапный скачок давления повреждает резервуар до того, как клапан полностью откроется.
Вы должны учитывать два различных типа дыхания, чтобы точно рассчитать общую потребность в потоке воздуха. Эти факторы действуют независимо, но часто пересекаются в ходе повседневной работы.
Тепловой вдох/выдох: изменения температуры окружающей среды вызывают постоянное расширение и сжатие пара. Солнце нагревает корпус танка в течение дня. Внутренние пары расширяются и требуют выдоха. Внезапный ливень вызывает быстрое охлаждение корпуса танка. Пары быстро сжимаются внутри бака. Это внезапное сокращение требует массивного вдоха, чтобы предотвратить образование вакуума.
Дыхание с помощью насоса: это прямое объемное перемещение. Закачивание жидкости в резервуар вытесняет существующий пар. Это действие форсирует выдох. Откачивание жидкости из резервуара оставляет физическую пустоту. Воздух или защитный газ должны войти, чтобы заполнить эту пустоту. Это действие требует вдоха.
Начните с документирования точных размеров резервуара по оригинальным техническим чертежам. Вам нужен диаметр, высота и общий внутренний объем. Запишите расчетное давление и пределы расчетного вакуума. Затем определите химические свойства хранимой среды. Вы должны знать температуру вспышки, температуру кипения, давление пара и плотность пара. Эти факторы определяют, насколько летучей является жидкость при различных температурах. Тщательно оцените совместимость материалов. Выбранный корпус клапана и внутренние уплотнения должны выдерживать воздействие агрессивных или высокореактивных сред. Использование несовместимых материалов приводит к быстрой деградации уплотнения и преждевременному выходу из строя.
Нормальный выдох сочетает в себе два различных операционных фактора. Вы добавляете максимальную скорость наполнения жидкостью (накачивание) к скорости теплового выдоха (расширение пара). Отраслевые стандарты предусматривают конкретные формулы теплового расширения, основанные на общем объеме резервуара. Вы корректируете эти базовые расчеты на основе самой жидкости. Летучие жидкости при нагревании выделяют значительно больше пара, чем нелетучие жидкости. Убедитесь, что скорость закачки отражает абсолютную максимальную производительность перекачивающих насосов, а не только средний дневной расход. Если вы позже обновите свои помпы, вам придется пересчитать требования к выдоху.
Нормальный вдох также сочетает в себе два важнейших фактора. Добавьте максимальную скорость опорожнения жидкости (откачивание) к тепловой скорости вдоха (сокращение пара). Скорость откачки определяет, насколько быстро вакуум может образоваться механически. Тепловое сжатие обычно достигает пика во время внезапных изменений погоды. Резкое падение температуры вызывает быструю конденсацию пара. Это создает серьезную, мгновенную потребность в вакууме. Ваш клапан должен обрабатывать совокупность обоих событий, происходящих одновременно, чтобы полностью защитить конструкцию резервуара.
При нормальной эксплуатации не учитываются пожары на внешних объектах. Если пожар в бассейне окружает резервуар, поступление тепла будет значительным и продолжительным. Это вызывает быстрое и сильное расширение пара внутри оболочки. Требуемая мощность по оказанию помощи намного превышает нормальные эксплуатационные параметры. Вы оцениваете эту потребность в экстренной вентиляции отдельно от стандартного дыхания. Аварийные вентиляционные клапаны часто работают при немного более высоком установочном давлении, чем обычные дыхательные клапаны. Это гарантирует, что они откроются только во время реального температурного кризиса, сохраняя целостность первичного клапана во время нормальной повседневной работы.
Стандарт API 2000 и ISO 28300 являются авторитетными глобальными стандартами. Инженеры используют их исключительно для определения размеров вентиляционных устройств на надземных резервуарах атмосферного и низкого давления. Эти стандарты предоставляют точные математические формулы теплового и динамического дыхания. Они диктуют, как рассчитывать тепловложение во время сценария внешнего пожара. Соблюдение этих стандартов гарантирует, что ваши расчеты будут соответствовать международным стандартам безопасности. Они избавляют от догадок при определении требуемых скоростей потока. Соблюдение этих стандартов часто требуется местными органами регулирования безопасности и страховыми компаниями.
Соответствие нормативным требованиям требует проведения строгих заводских испытаний перед установкой. Производители должны проверить допустимые уровни утечек перед отправкой любого устройства. Правильная маркировка паспортных табличек является строгой нормативной необходимостью. На металлической заводской табличке должно быть указано установленное давление, максимальная пропускная способность и соответствующие штампы сертификации. Это обеспечивает соблюдение требований во время проверок безопасности. Это также гарантирует точную замену во время будущих циклов технического обслуживания. Никогда не устанавливайте клапан без сертифицированных рабочих характеристик или физической маркировки. Немаркированные клапаны создают неприемлемый риск для предприятия.
Крупномасштабные хранилища химикатов сильно отличаются от промышленных гидравлических систем. Химические резервуары требуют сложных расчетов API 2000, включающих термодинамику. В гидравлических системах используется гораздо более простой и практичный подход. Эмпирическое правило для сапунов гидравлических баков довольно простое. Разделите максимальную мощность насоса в галлонах в минуту (GPM) на 7,5. Этот расчет определяет базовый требуемый расход воздуха в кубических футах в минуту (CFM). Этот быстрый расчет обеспечивает достаточную вентиляцию гидравлического резервуара во время быстрого срабатывания цилиндра, предотвращая кавитацию насоса.
Вы сопоставляете расчетные требования к расходу и экологические риски с конкретной архитектурой клапана. Используйте таблицу ниже, чтобы оценить распространенные конфигурации с учетом конкретных требований вашего сайта.
Конфигурация клапана | Основное приложение | Ключевое преимущество | Общее ограничение |
|---|---|---|---|
Атмосферная вентиляция | Нетоксичное, негорючее хранилище для бестарных грузов. | Экономичный, простой монтаж | Выпускает пары непосредственно в окружающую среду. |
Система отвода труб | Токсичные, коррозионные или регулируемые летучие органические соединения | Улавливает выбросы для последующей очистки | Чувствителен к противодавлению в трубопроводе ниже по потоку. |
Огнестойкий | Легковоспламеняющиеся жидкости (например, этанол, сырая нефть) | Предотвращает внешнее воспламенение от вспышки | Требуется регулярная очистка матрицы пламегасителя. |
Взрывозащищенный | Нестабильные среды высокого риска (зоны ATEX) | Выдерживает внутренние силы дефлаграции | Более тяжелая конструкция требует более прочной опоры для трубопроводов. |
Неустойчивая среда требует специальных механизмов защиты. Вы должны оценить необходимость использования взрывозащищенного дыхательного клапана на предмет соответствия требованиям ATEX или IECEx. Эти прочные клапаны выдерживают внутреннее горение, не разрушаясь. Они предотвращают разрушение конструкции во время взрыва, защищая окружающую инфраструктуру.
Кроме того, оцените возможность установки огнестойкого дыхательного клапана . Эти устройства оснащены встроенной матрицей пламегасителя, часто изготовленной из гофрированной металлической ленты. Пламегаситель гасит пламя, пытающееся проникнуть в резервуар. Это предотвращает повторное попадание внешних источников воспламенения, таких как удары молнии или возгорание близлежащего оборудования, в легковоспламеняющееся паровое пространство.
Экологические нормы строго ограничивают выброс в атмосферу токсичных или вредных паров. Вы должны проанализировать использование выпускного клапана вентиляции бака . Эта конфигурация безопасно направляет опасные пары в скруббер, факел или установку улавливания паров. Он предотвращает выброс токсичных веществ в атмосферу, обеспечивая соблюдение требований Агентства по охране окружающей среды или местных экологических стандартов.
При проектировании закрытой системы оцените требования к установке воздушного клапана с соединительным патрубком . Особое внимание уделите стандартам фланцев и нагрузкам на трубопроводы. Конструкция впускных и выпускных трубопроводов существенно влияет на общую пропускную способность. Неправильная конструкция трубопровода увеличивает падение давления. Из-за этого падения давления клапан не достигает номинальной производительности, что делает ваши первоначальные расчеты опасно неточными.
Иногда расчетная вентиляционная мощность превышает диапазон стандартных размеров клапанов, доступных на рынке. Не устанавливайте блок слишком маленького размера, чтобы сэкономить место. Решите эту проблему, используя несколько клапанов параллельно на крыше резервуара. Установка двух или трех клапанов правильного размера обеспечивает достаточную пропускную способность. Во время калибровки слегка меняйте установленное давление. Это предотвращает одновременное открытие всех клапанов при незначительных колебаниях давления, что снижает механический износ всей системы.
Системы отвода труб создают критический эксплуатационный риск: противодавление. Направление паров через длинные трубы, колена и химические скрубберы создает физическое сопротивление. Это противодавление значительно снижает фактическую пропускную способность клапана. Вы выполняете итеративные расчеты по кривым расхода производителя. Если противодавление высокое, вам может потребоваться клапан большего размера для достижения требуемого расхода при указанном избыточном давлении. Игнорирование противодавления приводит к снижению производительности в полевых условиях.
Настройка давления клапана требует тонкого инженерного баланса. Если вы установите давление слишком близко к нормальному рабочему давлению, клапан будет постоянно плакать. Это приводит к постоянным неорганизованным выбросам и неприемлемым потерям продукта. Если вы установите его слишком близко к расчетному пределу резервуара (MAWP), вы резко уменьшите запас прочности. Внезапный скачок давления может повредить резервуар до того, как клапан полностью откроется. Оптимизируйте заданное давление, чтобы обеспечить безопасный буфер на обоих концах рабочего спектра.
Клапаны требуют регулярного осмотра, чистки и замены уплотнений. Выбранный размер, вес и конфигурация трубопроводов сильно влияют на техническое обслуживание. Учитывайте возможности предприятия безопасно снимать, тестировать и обслуживать поддоны и седла клапанов. Тяжелые конфигурации с отводом труб требуют специальной структурной поддержки. Планируйте плановые мероприятия по ремонту на ранней стадии проектирования. Обеспечьте техническим специалистам безопасные платформы доступа для проведения испытаний на месте без демонтажа сложных трубопроводных систем.
Прежде чем приступать к каким-либо расчетам, соберите полные технические характеристики резервуара, профили свойств жидкости и максимальную производительность насоса.
Проконсультируйтесь с квалифицированным инженером-технологом, чтобы сверить ваши расчеты API 2000 с реальными условиями на объекте и местными экологическими нормами.
Тщательно рассчитайте противодавление на выходе при использовании конфигурации с отводом от трубы, чтобы убедиться, что выбранный клапан соответствует требуемой пропускной способности.
Перед завершением закупок запросите у производителей клапанов сертифицированную документацию по испытаниям расхода и отмеченные спецификации.
О: Скорость потока рассчитывается путем объединения требований к динамическому и тепловому дыханию в соответствии с API 2000. Добавьте максимальную скорость закачки жидкости к скорости теплового расширения пара при выдохе. Добавьте максимальную скорость откачивания жидкости к скорости теплового сжатия пара при вдохе.
Ответ: Клапан слишком большого размера испытывает быстрое циклическое движение, известное как вибрация. Он открывается, быстро выпускает небольшой объем пара и несколько раз захлопывается. Это вызывает сильный механический износ поддона и седла, что приводит к выходу из строя уплотнений и постоянным неорганизованным выбросам при низких скоростях потока.
Ответ: При хранении токсичных, коррозийных или строго регулируемых летучих органических соединений следует использовать конфигурацию с отводным трубопроводом. Вместо выпуска в атмосферу этот клапан безопасно направляет опасные пары в закрытую систему, например в скруббер, факел или установку улавливания паров.
Ответ: Огнестойкая модель включает в себя специальные пламегасящие элементы, часто матрицу пламегасителя. Если загорается внешнее облако пара, эти элементы поглощают тепло и гасят фронт пламени, предотвращая повторное попадание огня в летучее паровое пространство резервуара.
О: Для гидравлических систем общая рекомендация состоит в том, чтобы разделить максимальную мощность насоса в галлонах в минуту на 7,5. Это обеспечивает базовый требуемый расход воздуха в кубических футах в минуту. Это правило применяется исключительно к гидравлическим резервуарам, а не к резервуарам для хранения химикатов.
A: Противодавление в выходном трубопроводе создает сопротивление выходящему пару. Это сопротивление значительно снижает эффективную пропускную способность клапана. Чтобы компенсировать это, инженеры должны итеративно проверять кривые потока и часто увеличивать размер клапана или регулировать заданное давление, чтобы обеспечить адекватную вентиляцию.
Ответ: Сертифицированная заводская маркировка гарантирует, что установленный клапан соответствует точно рассчитанным требованиям безопасности по установочному давлению и пропускной способности. Проверенные испытания расхода гарантируют, что клапан работает так, как задумано. Эта документация имеет решающее значение для прохождения проверок соответствия требованиям безопасности и обеспечения точной замены во время будущего обслуживания.
