Обработка, хранение или транспортировка горючих газов представляет собой серьезную угрозу для эксплуатации и безопасности на промышленных объектах. Однократное возгорание может привести к катастрофическому отказу оборудования и гибели людей без надлежащей изоляции. Инженеры знают, что им необходима защита от взрыва резервуаров и трубопроводных сетей. Однако неверная спецификация пламегасителя создает ложное чувство безопасности. Путаница дефлаграции с детонацией или игнорирование падения давления приводит к ответственности регулирующих органов и потенциальным узким местам в системе. Выбор правильного устройства требует тщательной оценки динамики сгорания, расположения трубопроводов и доступности обслуживания. Мы разберем технические критерии выбора подходящего устройства безопасности для конкретного промышленного применения. Вы должны понимать точные химические свойства вашей технологической среды и физические ограничения вашего трубопровода, чтобы предотвратить превращение локального пожара в катастрофу для всего предприятия.
Механизм действия: Пламегасители не тушат пожар химическим путем; они механически поглощают и рассеивают тепло фронта пламени через проницаемую матрицу (гасящий элемент), понижая температуру ниже точки самовоспламенения и разрывая цепную реакцию горения.
Динамика горения определяет выбор: Выбор между пламегасителем дефлаграции и пламегасителем детонации полностью зависит от скорости и давления пламени, которые определяются расстоянием от потенциального источника воспламенения.
Размещение имеет значение. Линейный пламегаситель дефлаграции предназначен для закрытых трубопроводных систем, тогда как концевые пламегасители предназначены исключительно для вентиляции атмосферы.
Техническое обслуживание имеет решающее значение: Загрязнение ставит под угрозу как безопасность, так и пропускную способность. Такие конструкции, как пламегаситель дефлаграционного типа выдвижного типа, значительно сокращают время простоя во время обязательных проверок и очистки.
Гашение пламени основано на основах термодинамики и механики жидкости. При воспламенении горючей смеси образовавшийся фронт пламени быстро распространяется вниз по трубе или за пределы сосуда. Чтобы остановить это развитие, пламя должно пройти через гасящий элемент. Этот элемент обычно состоит из плотно намотанных, гофрированных металлических лент или плотной проволочной сетки. Эти узкие проходы создают огромную площадь поверхности по сравнению с объемом газа, проходящего через них.
Когда пламя проникает в эти узкие щели, металл поглощает интенсивную тепловую энергию. Эта быстрая передача тепла охлаждает реагирующие газы. Как только температура газа падает ниже определенной точки самовоспламенения, цепная реакция сгорания прерывается. Пламя мгновенно гаснет. Инженеры определяют максимально допустимую ширину этих зазоров, используя метрику, называемую «Максимальный экспериментальный безопасный зазор» (MESG). MESG точно определяет, насколько туго должна быть обжатая лента, чтобы остановить конкретное химическое пламя. Если щель окажется хотя бы на долю миллиметра шире, пламя проскользнет и продолжит свой путь разрушения.
Промышленные предприятия размещают эти устройства в трех основных рабочих зонах, чтобы изолировать источники возгорания от источников топлива.
Предотвращение попадания внешнего пламени в резервуары для хранения в атмосфере: удары молнии, статические разряды или пожары на близлежащих объектах могут привести к воспламенению выходящих паров. Пламегаситель, установленный на вентиляционном отверстии резервуара, предотвращает повторное попадание внешнего огня в объем хранилища.
Изолирование событий внутреннего возгорания: Установки улавливания паров (ВРУ) и коллекторные трубопроводные сети транспортируют высоколетучие смеси. Если внутри насоса или компрессора происходит возгорание из-за механического трения или электрической неисправности, пламегаситель предотвращает распространение пламени по трубе и разрушение подключенных сосудов.
Защита оборудования для сжигания: факелы, термические окислители и промышленные котлы намеренно сжигают отходящие газы. Разрядники расположены перед этими горелками, чтобы гарантировать, что преднамеренный огонь никогда не распространится назад в линии подачи топлива в условиях низкого расхода.
Стандарты безопасности опасных зон требуют защиты от взрывов во многих секторах. На химических и нефтехимических заводах эти устройства используются для защиты вентиляционных отверстий реакторов и линий регенерации растворителей. Нефтеперерабатывающие заводы устанавливают их на резервуарах для хранения сырой нефти и факельных коллекторах для безопасного удаления отходящих газов. Фармацевтические производственные предприятия используют их для защиты систем обработки спирта высокой чистоты и летучих органических соединений (ЛОС), где даже незначительная статическая искра может вызвать взрыв.
Помимо нефти и газа, целлюлозно-бумажные комбинаты производят горючие пары скипидара, требующие изоляции. Горнодобывающие предприятия улавливают и транспортируют взрывоопасный газ метан из подземных шахт. На объектах энергетики они используются на линиях продувки генераторов с водородным охлаждением. На предприятиях по очистке сточных вод эти устройства в значительной степени полагаются на безопасную подачу легковоспламеняющегося газа анаэробного варочного котла (биогаза) в котлы или факелы. Биогаз содержит большое количество метана и сероводорода, что делает его взрывоопасным и очень коррозионным.
Промышленность | Типичный горючий газ | Основное приложение | Профиль риска |
|---|---|---|---|
Нефтехимическая переработка | Этилен, Пропилен | Факельные коллекторы, резервуары для хранения | Высокое давление, большой объем |
Очистка сточных вод | Метан (биогаз), H2S | Вентиляционные отверстия варочного котла, питание котлов | Коррозионный, непрерывный поток |
Фармацевтика | Этанол, Метанол, ЛОС | Установки регенерации растворителей | Высокая чистота, статический риск |
Производство электроэнергии | Водород | Линии продувки генератора | Экстремальная скорость пламени |
Операторы должны рассматривать это оборудование как инвестицию в обеспечение безопасности жизни, а не как стандартную трубопроводную арматуру. Основным преимуществом остается защита персонала от фатальных промышленных аварий. Правильно выбранное устройство предотвращает перерастание локализованного пожара в катастрофу для всего объекта. Вы не можете установить цену за предотвращение гибели людей.
Кроме того, эти устройства защищают дорогостоящее подключенное оборудование от полного разрушения. Замена поврежденного воздуходувки, компрессора VRU или термоокислителя прерывает производство на месяцы, пока вы ждете запасных частей. Предотвращение этих взрывов обеспечивает непрерывную работоспособность объекта. Наконец, строгое соблюдение нормативных требований позволяет избежать серьезных юридических санкций, повышения страховых премий и закрытия объектов, налагаемых органами безопасности после проверки или аварийного происшествия.
Дефлаграция описывает дозвуковое распространение пламени. При воспламенении газовой смеси фронт пламени движется медленнее скорости звука в непрореагировавшем газе. Волна давления остается относительно низкой и обычно расширяется с управляемой скоростью. Инженеры выбирают пламегаситель дефлаграции для борьбы с этими медленно движущимися фронтами пламени с более низким давлением. Эти устройства оснащены гасящими элементами, достаточно прочными, чтобы поглотить тепло горения, но им не хватает структурной массы, необходимой для того, чтобы выдержать сверхзвуковую ударную волну. Вы используете их, когда источник возгорания находится близко к пламегасителю.
Детонация представляет собой наихудший сценарий горения. Если горение распространяется достаточно далеко по трубе, пламя ускоряется. Расширяющиеся горячие газы выталкивают несгоревший газ вперед пламени, прижимая его к стенкам трубы и любым изгибам. Это предварительное сжатие нагревает несгоревший газ. В конце концов фронт пламени догоняет волну давления, переходя в детонацию. Детонация распространяется со сверхзвуковой скоростью и сопровождается мощной разрушительной ударной волной. Стандартные дефлаграционные устройства катастрофически выходят из строя в условиях детонации. Ударная волна физически раздавит скрученную металлическую ленту, позволяя пламени пройти насквозь.
Расстояние между потенциальным источником возгорания и пламегасителем определяет уровень угрозы возгорания. Инженеры рассчитывают это, используя соотношение длины к диаметру (L/D). Вы делите длину прямого участка трубы (L) на внутренний диаметр трубы (D). Низкое соотношение L/D означает, что у пламени мало места для ускорения, и оно остается дефлаграцией. Высокое соотношение L/D означает, что пламя, скорее всего, перейдет в детонацию.
Например, если у вас есть труба диаметром 2 дюйма, а источник возгорания находится на расстоянии 100 дюймов, ваше соотношение L/D равно 50. Международные стандарты предусматривают строгие ограничения L/D для устройств дефлаграции в зависимости от конкретной группы газа. Если ваша компоновка трубопроводов превышает допустимое соотношение L/D для дефлаграции, вам необходимо установить пламегаситель детонации. Расположение трубопроводов определяет это соотношение, что делает его абсолютной основой процесса спецификации.
Закрытые трубопроводные системы требуют определенных линейных конфигураций. Вы устанавливаете линейный пламегаситель дефлаграции, когда расстояние от источника воспламенения остается достаточно коротким, чтобы гарантировать дозвуковую скорость пламени. Инженеры прикрепляют эти устройства непосредственно к технологическому трубопроводу. Правильная установка требует тщательного выравнивания во избежание чрезмерной нагрузки на корпус пламегасителя, которая может привести к деформации внутреннего гасящего элемента.
Направление потока имеет огромное значение. Двунаправленная конструкция предотвращает приближение фронта пламени с любой стороны элемента. Однонаправленные конструкции защищают от пламени, исходящего только с одного определенного направления. Технологические линии с потенциальными источниками возгорания на обоих концах, например коллектор, соединяющий два резервуара для хранения, строго требуют двунаправленной защиты. Перед соединением фланцев болтами всегда проверяйте стрелку потока, нанесенную на корпусе.
Конечные агрегаты монтируются непосредственно на патрубки сброса атмосферы. Они никогда не подключаются к нисходящему трубопроводу. Их единственная цель заключается в предотвращении попадания источников воспламенения окружающей среды в паровое пространство сосуда. Удары молний, статическое электричество или пожары рядом с оборудованием создают постоянную угрозу выходящим парам. Эти устройства обычно оснащены погодным кожухом, предотвращающим засорение закалочного элемента дождем и снегом.
На предприятиях эти устройства часто оснащаются предохранительными клапанами давления/вакуума (P/V). Пламегаситель находится под клапаном P/V. Клапан поддерживает давление в резервуаре и сводит к минимуму потери паров, а пламегаситель обеспечивает физический барьер от внешнего возгорания, когда клапан поднимается для выпуска воздуха. Вы должны подобрать пламегаситель таким образом, чтобы он мог обеспечить полную пропускную способность клапана P/V, не создавая при этом чрезмерного противодавления.

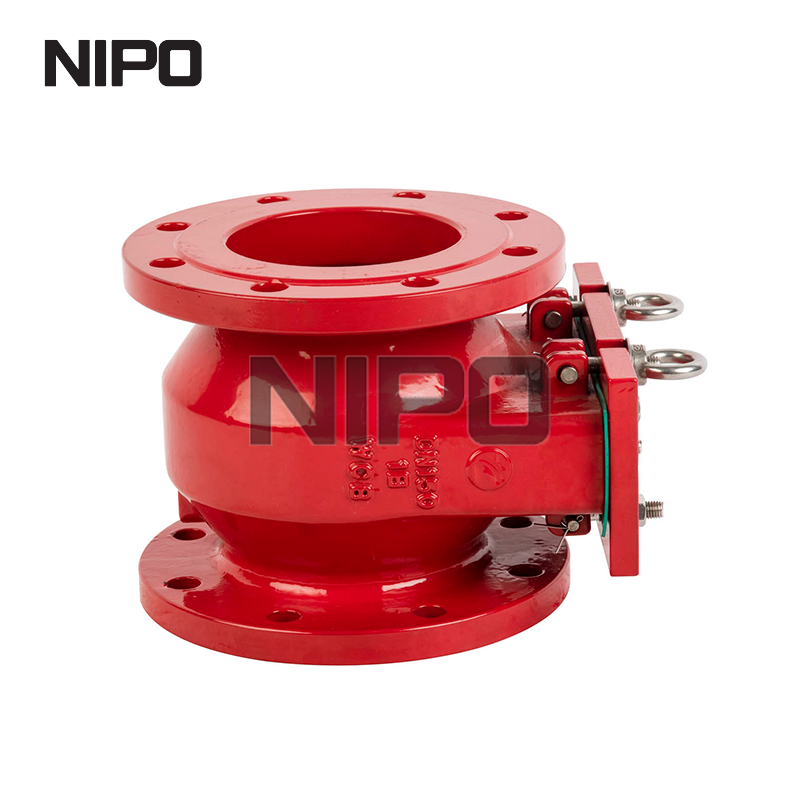

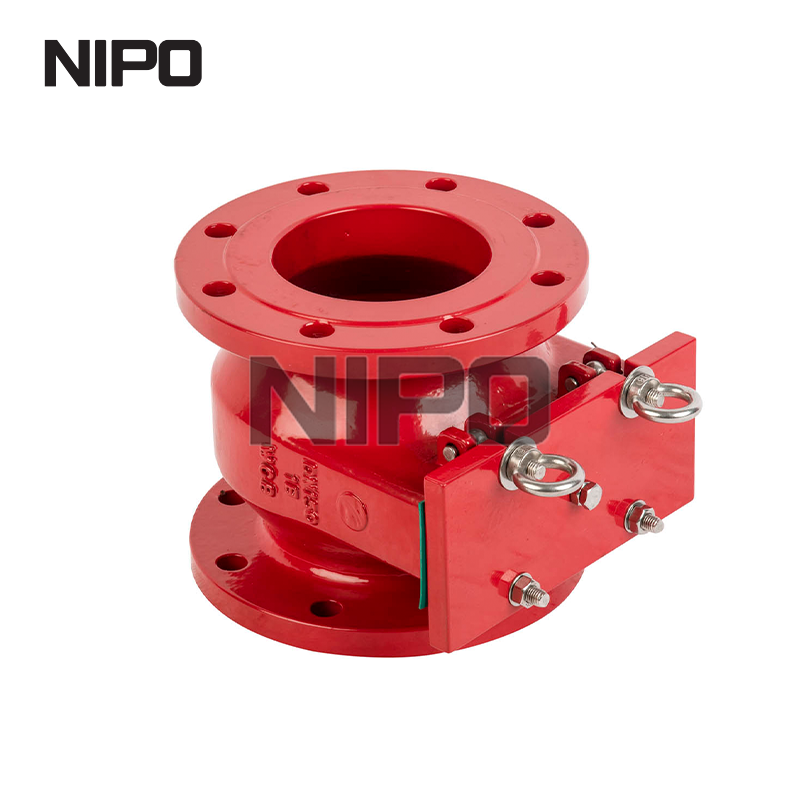

Доступность для технического обслуживания стимулирует инновации в механическом дизайне. имеет Дефлаграционный пламегаситель выдвижного типа специальный корпус. Закалочный элемент, часто называемый банкой или матрицей, выдвигается из корпуса сбоку, точно так же, как ящик стола. Вам не нужно откручивать фланцы основных труб или использовать тяжелое такелажное оборудование, чтобы раздвинуть трубы и получить доступ к внутренним компонентам.
Такая конфигурация обеспечивает огромное оперативное преимущество в полевых условиях. Это позволяет техническим специалистам выполнять быстрый визуальный осмотр и снимать элемент для очистки. Сведение к минимуму времени простоя процесса экономит деньги. Что еще более важно, он защищает обслуживающий персонал, сокращая время, затрачиваемое им на разборку фланцев в опасных и потенциально токсичных средах. Вы просто ослабляете болты боковой крышки, выдвигаете матрицу, осматриваете ее на свету и вставляете обратно.
Различные химические вещества горят при разных температурах и скоростях. Конкретная химическая смесь диктует требуемый МЭЗГ закалочного элемента. Международные стандарты делят газы на определенные группы в зависимости от их летучести и требований MESG. Вы должны точно знать, что течет по вашим трубам.
Газовая группа (IEC/ATEX) | Типичный эталонный газ | Диапазон MESG (мм) | Относительный уровень опасности |
|---|---|---|---|
IIA | Пропан, Метан | > 0,90 | От низкого до среднего |
МИБ3 | Этилен | 0,65 - 0,90 | Высокий |
ИИК | Водород, Ацетилен | < 0,50 | Экстрим |
Использование разрядника группы IIA для водородного процесса группы IIC гарантирует катастрофический отказ. Водородное пламя пройдет прямо через более широкие зазоры, предназначенные для метана. Перед выбором устройства необходимо проанализировать точный состав технологического газа. Если у вас есть смесь газов, вам необходимо подобрать размер пламегасителя для наиболее летучего компонента в потоке.
Стандартные разрядники сертифицированы для работы в атмосферных условиях. Однако многие технологические линии работают при повышенных начальных давлениях и температурах. Более высокое начальное давление создает более плотную газовую смесь, что приводит к гораздо более сильному взрыву. Повышенные начальные температуры предварительно нагревают несгоревший газ, что облегчает распространение пламени через гасящий элемент. Если ваш процесс превышает стандартные атмосферные условия, вы должны указать устройство, специально протестированное и сертифицированное для этих повышенных параметров. Не думайте, что стандартное устройство выдержит взрыв давлением до 50 фунтов на квадратный дюйм.
Инженеры сталкиваются с постоянным выбором между безопасностью и эффективностью процесса. Более плотные закалочные зазоры обеспечивают превосходную взрывозащиту, но создают значительное сопротивление потоку жидкости. Это сопротивление проявляется в перепаде давления на устройстве. Игнорирование падения давления приводит к выходу из строя насосов, созданию избыточного давления в резервуарах для хранения и снижению эффективности улавливания паров. На этапе проектирования необходимо ознакомиться с кривыми расхода производителя.
Чтобы смягчить это, производители проектируют корпус пламегасителя значительно больше номинального размера трубы. Например, 4-дюймовая труба может быть соединена с разрядником с гасящим элементом диаметром 12 дюймов. Эта расширенная площадь поверхности позволяет необходимому объему газа проходить через туго закрученные ленты, не создавая неприемлемого узкого места под давлением. Вы часто будете использовать эксцентрические или концентрические переходники для соединения большого корпуса со стандартным трубопроводом.
Иногда пламя не просто вспыхивает в трубе; он стабилизируется и непрерывно горит на поверхности закалочного элемента. Это называется выносливым горением. Если не остановить, постоянное тепло в конечном итоге расплавит металлическую матрицу, позволяя пламени пройти сквозь нее. Предприятия снижают этот риск за счет интеграции датчиков температуры PT100 непосредственно в корпус разрядника. Если датчик обнаруживает стабилизированное пламя, он немедленно запускает систему управления, которая останавливает технологический поток, инертизирует линию азотом или закрывает запорные клапаны, прежде чем элемент выйдет из строя.
Устройства взрывозащиты требуют тщательного тестирования третьей стороной. Нельзя полагаться только на теоретические расчеты. Глобальная нормативная база требует строгих протоколов тестирования для обеспечения истинной безопасности. ISO 16852 служит основным международным стандартом для тестирования и классификации этих устройств. В Европе директива ATEX 2014/34/EU требует специальной сертификации оборудования, используемого во взрывоопасных средах. Вам необходимо найти штамп ATEX Ex на заводской табличке.
В Северной Америке API 2000 регулирует требования к вентиляции атмосферных резервуаров-хранилищ, напрямую ссылаясь на интеграцию пламегасителей. NFPA 69 определяет стандарты для систем предотвращения взрывов. Инженеры должны убедиться, что выбранное устройство имеет соответствующие сертификационные штампы для конкретной юрисдикции и применения. Установка несертифицированного оборудования подвергает объект серьезной ответственности в случае инцидента.
Коррозионная активность технологической среды определяет выбор материала. Корпус и внутренний закалочный элемент должны выдерживать химическую среду без разрушения. Ржавчина или коррозия изменяют точную геометрию закалочных зазоров, мгновенно лишая устройство рейтинга безопасности. Тушащий элемент с ямками не может остановить пламя.
Корпуса из углеродистой стали хорошо работают с безопасными сухими газами. Однако для большинства химических и нефтехимических применений требуется нержавеющая сталь 316L как для корпуса, так и для элемента, чтобы предотвратить коррозию. Для высокоагрессивных сред, таких как влажный сероводород в биогазе или пары соляной кислоты, инженеры используют экзотические сплавы, такие как нержавеющая сталь Hastelloy или Duplex. Условия окружающей среды, такие как соляные брызги на море, также влияют на выбор внешнего покрытия и материалов. Всегда подбирайте металлургию в соответствии со спецификациями вашего трубопровода.
Технологические газы редко бывают абсолютно чистыми. Твердые частицы, накипь в трубах, конденсация влаги и химическая полимеризация создают серьезные проблемы при эксплуатации. Эти загрязнения неизбежно собираются внутри микроскопических каналов закалочного элемента. Это накопление известно как загрязнение. Линии улавливания паров, перекачивающие тяжелые углеводороды, особенно подвержены образованию липких смолоподобных отложений. Линии биогаза часто страдают от замерзания влаги в зазорах в зимние месяцы.
Засоренный разрядник создает две различные опасности. Во-первых, это душит поток процесса. Когда зазоры закупориваются, падение давления резко возрастает, что может привести к созданию избыточного давления в резервуарах выше по потоку или срабатыванию защитных блокировок компрессора. Во-вторых, что еще более опасно, сильное загрязнение изменяет внутреннюю геометрию матрицы. Если произойдет возгорание, измененные зазоры могут не поглотить достаточно тепла, что позволит пламени распространиться через засор. Заброшенное устройство полностью сводит на нет свою роль барьера безопасности.
Профилактическое обслуживание предотвращает катастрофические сбои. На предприятиях должен быть реализован мониторинг перепада давления на пламегасителе. Установка датчиков давления выше и ниже по потоку позволяет системе управления отслеживать падение давления в режиме реального времени. Внезапное или постепенное увеличение предупреждает операторов о загрязнении до того, как оно станет критическим. Вы можете установить сигналы тревоги в своей РСУ для автоматического запуска заказов на работы по техническому обслуживанию.
Кроме того, заводы должны установить строгие протоколы проверок, основанные на времени. Для оборудования жизнеобеспечения неприемлемо полагаться на стратегию работы до отказа. Использование конфигураций выдвижного типа упрощает это соответствие. Технические специалисты могут извлечь элемент, очистить его в ультразвуковой ванне или с помощью одобренных растворителей, продуть сжатым воздухом и быстро установить на место. Это гарантирует, что устройство останется чистым и полностью функциональным, не требуя крана или трудоемких работ по монтажу труб.
Рассчитайте точное соотношение длины и диаметра (L/D), чтобы определить, нужна ли вам защита от дефлаграции или детонации, исходя из схемы расположения трубопроводов.
Определите конкретную группу газов и требования MESG к вашей технологической среде, чтобы выбрать правильную матрицу закалочных элементов.
Установите датчики перепада давления на корпусе пламегасителя, чтобы контролировать загрязнение и активировать сигналы технического обслуживания до того, как поток будет ограничен.
Внедрите обязательный график проверок с указанием времени с использованием ванн ультразвуковой очистки для поддержания целостности закалочных зазоров.
Ответ: Пламегасители обратного воспламенения обычно представляют собой небольшие специализированные устройства, используемые при сварке и резке газопроводов для защиты отдельных баллонов. Пламегасители — это крупные устройства промышленного масштаба, предназначенные для защиты сетей технологических трубопроводов, установок улавливания паров и резервуаров для хранения сыпучих материалов от массового возгорания или детонации.
О: Нет. Использование устройства дефлаграции в случае детонации приводит к катастрофическому отказу. Детонация создает сверхзвуковые ударные волны и экстремальное давление, которые физически разрушают внутренний гасящий элемент стандартной установки дефлаграции, позволяя пламени пройти сквозь нее.
A: Это линейное предохранительное устройство, имеющее специальный корпус со съемным элементом. Обслуживающий персонал может выдвинуть внутреннюю закалочную матрицу вбок для быстрого осмотра и очистки, не разрушая соединения основных труб и не разбирая всю катушку.
О: Частота проверок полностью зависит от склонности технологической среды к загрязнению. Базовые рекомендации требуют визуального осмотра не реже одного раза в год. Однако грязные процессы или процессы полимеризации могут потребовать ежемесячных проверок. Всегда немедленно проверяйте агрегат, если контроль перепада давления указывает на ненормальное ограничение.
Ответ: Закалочный зазор — это точно спроектированное микроскопическое расстояние между металлическими пластинами, лентами или проволоками внутри элемента. Его размер специально разработан для поглощения тепла, разрыва цепной реакции горения и тушения фронта пламени определенной группы химических газов.
Ответ: Ограничительный характер герметичного закалочного элемента естественным образом препятствует потоку жидкости. Игнорирование расчетов перепада давления во время спецификации может привести к нехватке технологических насосов, опасному превышению давления в резервуарах для хранения или серьезному снижению эффективности систем улавливания паров.
