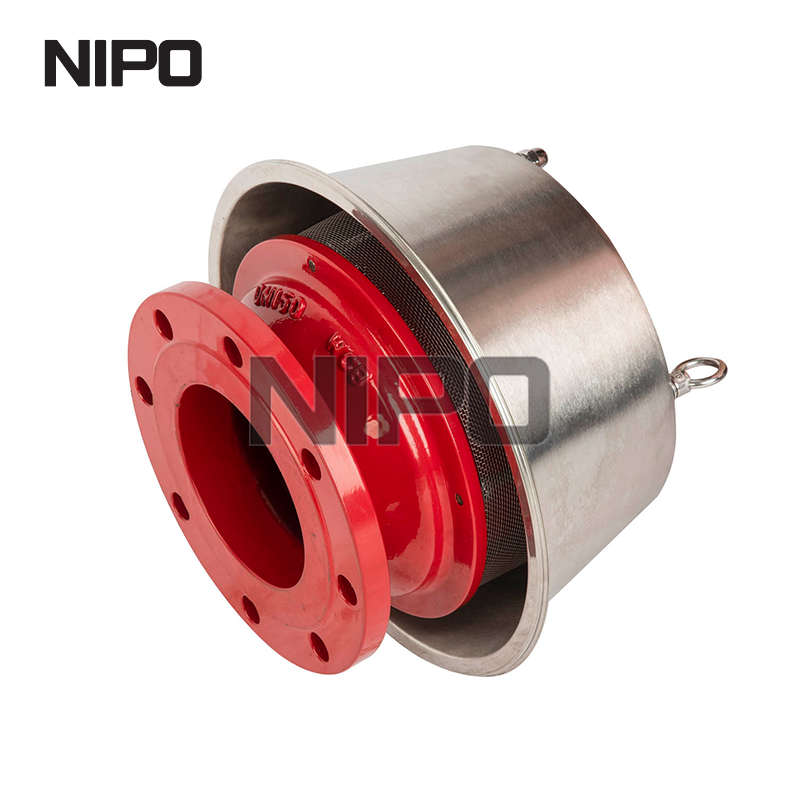

Как правильно установить пламегаситель?

Пламегаситель работает только в том случае , если вы его правильно установите. Неправильное размещение может привести к тому, что воспламенение перерастет в катастрофическую детонацию, что сделает защитное устройство совершенно бесполезным. Команды инженеров и закупщиков часто сталкиваются с серьезными разногласиями на местах. Они приобретают правильную спецификацию, но не могут выполнить установку, соответствующую требованиям. При исполнении на месте необходимо учитывать геометрию трубопровода, направление потока и переменные окружающей среды. Плохо установленный блок создает ложное чувство безопасности и подвергает риску всю установку. В этом руководстве представлена ​​подробная пошаговая схема установки на месте. Мы подробно описываем проверку перед установкой, правила критического расположения и соображения по долгосрочному техническому обслуживанию. Вы узнаете, как обеспечить соблюдение нормативных требований и защитить инфраструктуру объекта от катастрофического распространения пожара.

• Расположение имеет решающее значение: линейные пламегасители должны быть установлены на указанном производителем максимальном расстоянии (соотношение L/D) от потенциальных источников воспламенения, чтобы предотвратить ускорение пламени.

• Ориентация и поток: Строгое соблюдение заданного направления потока (однонаправленного или двунаправленного) и физической ориентации (вертикальной или горизонтальной) является обязательным для эффективного гашения пламени элементом.

• Геометрия трубопровода имеет значение: изгибы, клапаны и изменения диаметра трубы между источником воспламенения и пламегасителем изменяют скорость пламени и должны быть учтены при проектировании системы.

• Доступность для обслуживания: установка должна включать в себя структурную опору и достаточный зазор, позволяющий осуществлять регулярный осмотр и очистку камеры пламени без демонтажа всего трубопровода.

Предварительная установка: проверка технических характеристик пламегасителя

Успешная установка начинается задолго до того, как гаечные ключи коснутся фланцев. Полевые группы должны убедиться, что поставленное устройство соответствует точным условиям процесса, оцененным на этапе закупок. Сюда входит проверка группы газа или топлива, рабочего давления и максимальной рабочей температуры. Вы должны сопоставить паспортную табличку оборудования с применимыми исполнительными стандартами, такими как ISO 16852, API 2000 или NFPA 69. Установка устройства, сертифицированного для группы газа IIA, в процесс обработки газа группы IIC приведет к немедленному отказу во время воспламенения. Максимальный экспериментальный безопасный зазор (MESG) элемента должен идеально совпадать с технологической жидкостью.

Вы должны подтвердить, рассчитано ли устройство на дефлаграцию или детонацию. Дефлаграции связаны с дозвуковой скоростью пламени. Детонация предполагает сверхзвуковую скорость пламени, сопровождаемую мощными ударными волнами. Это различие определяет допустимое место установки. Ограничители дефлаграции имеют строгие ограничения по расстоянию от источника возгорания. Гасители детонации рассчитаны на тяжелые кинетические воздействия и обеспечивают более гибкое размещение. Установка дефлаграционной установки там, где может произойти детонация, гарантирует катастрофическое разрушение конструкции корпуса.

Перед креплением агрегата к трубопроводу обязателен визуальный осмотр внутренней конструкции. Монтажные бригады должны проверить обжатую ленту или элемент пламенной ячейки. Ищите повреждения при транспортировке, смятые каналы или перекосы. Даже микроскопическая деформация гофрированной ленты приводит к изменению закалочного зазора. Это позволяет огню проходить сквозь него. Направьте сильный фонарик на элемент, чтобы убедиться, что упаковочные материалы, грязь или мусор не блокируют пути потока. Засоры увеличивают падение давления и создают локальные точки перегрева во время нормальной работы.

Проверка материалов обеспечивает долгосрочную эксплуатационную целостность. Вы должны проверить материалы корпуса и элементов на соответствие химическому составу технологической жидкости. Высокоагрессивные среды, морские платформы или процессы, связанные с агрессивными парами, требуют специальной металлургии. В этих случаях требуется установка Специализированные производства предъявляют еще более строгие требования. Применение в пищевой промышленности, производстве напитков или фармацевтических препаратов диктует особые требования к отделке поверхности и стандартам очистки. Крайне важно начать пламегасителя из нержавеющей стали , чтобы предотвратить быстрое разрушение закалочных зазоров. исследование технических характеристик санитарного пламегасителя на раннем этапе проектирования. Это гарантирует, что устройство поставляется с правильными соединениями Tri-Clamp и электрополированными поверхностями, необходимыми для гигиеничной установки.

Перед перемещением устройства к месту установки выполните комплексную стендовую проверку. Это включает в себя несколько конкретных шагов, гарантирующих готовность подразделения к развертыванию на местах. Пропуск этих проверок часто приводит к переделкам и длительному простою на этапе ввода в эксплуатацию.

1. Сверьте данные паспортной таблички со схемой трубопроводов и приборов (P&ID).

2. Осмотрите поверхности фланцев на наличие царапин, выбоин или ржавчины, которые могут помешать правильному уплотнению.

3. Измерьте внутренний диаметр прилегающего трубопровода, чтобы убедиться, что он точно соответствует отверстию пламегасителя.

4. Проверьте маркировку крутящего момента на болтах корпуса заводской сборки, чтобы убедиться, что они не ослабли во время транспортировки.

5. Снимайте все временные транспортировочные крышки только тогда, когда устройство будет готово к установке на место.

Критические параметры установки пламегасителей

Расстояние набега, выраженное как отношение L/D (длина трубы к диаметру трубы), является наиболее важным параметром установки. Это соотношение определяет максимально допустимое расстояние от потенциального источника возгорания до торца пламегасителя. Чтобы рассчитать это, разделите длину прямой трубы (L) на внутренний диаметр трубы (D). Производители тестируют и сертифицируют пламегасители в соответствии с конкретными максимальными соотношениями L/D. Превышение этого расстояния приводит к ускорению фронта пламени. Скорость пламени и давление превысят тушащую способность устройства. Если ваше устройство имеет сертифицированное соотношение L/D 50 на 2-дюймовой трубе, абсолютное максимальное расстояние установки от источника возгорания составляет 100 дюймов.

Направление потока и физическая ориентация требуют строгого соблюдения маркировки производителя. Необходимо определить указатели направления потока, отштампованные или отлитые на корпусе оборудования. Для однонаправленных моделей поток газа или жидкости должен проходить строго спереди назад. Установка однонаправленного устройства задом наперед снижает его структурную способность поглощать кинетическое воздействие пламени. Двунаправленные устройства могут обеспечить зажигание с любой стороны, но ориентация по-прежнему имеет значение. Оцените реалии реализации вертикальной и горизонтальной установки. Горизонтальная установка может задерживать конденсат или частицы на поверхности элемента. Если горизонтальное размещение неизбежно, следует использовать эксцентриковые переходники с плоским дном для облегчения дренажа. Вертикальные установки обычно обеспечивают лучший дренаж жидкости, но требуют тщательного подхода к опоре труб.

Управление геометрией трубопровода между источником возгорания и пламегасителем строго регламентировано. Изгибы труб, колена, тройники и изменения площади поперечного сечения действуют как генераторы турбулентности. Турбулентность ускоряет распространение пламени, быстро превращая горение в детонацию. Руководящие принципы обычно требуют определенной длины прямого, беспрепятственного участка трубы до и после пламегасителя. ISO 16852 устанавливает строгие правила расширения или сжатия труб. Никогда не устанавливайте редуктор диаметра трубы непосредственно перед пламегасителем на незащищенной стороне. Он действует как сопло, выбрасывая пламя в элемент со скоростью, значительно превышающей его сертифицированные пределы.

Понимание физики распространения пламени помогает полевым командам понять эти строгие правила. При воспламенении газовой смеси в трубе фронт пламени расширяется. Это расширение выталкивает несгоревший газ вперед, сжимая его. Это сжатие известно как напорная свая. По мере сжатия несгоревшего газа его температура повышается, а фронт пламени ускоряется. Если труба имеет изгибы или клапаны, поток газа становится турбулентным. Турбулентность увеличивает площадь поверхности фронта пламени, заставляя его еще быстрее поглощать несгоревший газ. Именно из-за такого быстрого ускорения требования к соотношению L/D и прямым трубам являются абсолютными ограничениями, а не просто предложениями.

Сценарии установки для конкретного приложения

Требования к установке существенно различаются для конфигураций в конце линии (вентиляционная линия) и в линии. Концевые разрядники предназначены для предотвращения попадания внешнего пламени в резервуар или сосуд. Они выбрасываются прямо в атмосферу. При установке необходимо учитывать защиту от атмосферных воздействий. Необходимо установить колпаки или кожухи, чтобы предотвратить блокирование пламенной камеры дождем, снегом или мусором. Вы должны поддерживать определенные зазоры на открытых концах трубы, чтобы обеспечить беспрепятственное рассеивание паров. Линейные пламегасители предназначены для предотвращения распространения пламени, горящего в закрытом трубопроводе, дальше в систему. Они требуют фланцевых соединений с обеих сторон и строгого соблюдения расчетов соотношения L/D, обсуждавшихся ранее.

Хранение углеводородов в больших количествах представляет собой уникальную опасность. Установка пламегасителя на нефтебазе требует интеграции устройства с предохранительными клапанами давления/вакуума (PVRV) на крышах резервуаров. Разрядник обычно устанавливается непосредственно под PVRV. Такая конфигурация защищает резервуар от атмосферных источников воспламенения, таких как удары молнии, вызывающие воспламенение выходящих паров. Трубопроводные установки установок улавливания паров (УРУ) сталкиваются с различными проблемами. Эти линии обеспечивают непрерывный поток пара. Установка должна учитывать потенциальное накопление твердых частиц и гарантировать, что агрегат не создаст чрезмерного падения давления, которое снижает эффективность компрессора VRU.

Системы управления горелками (BMS) и технологические линии требуют точных протоколов установки. В линиях топливного газа, питающих промышленные горелки, должны использоваться разрядники, совместимые с конкретной группой топлива. Близость к клапанам горелки имеет решающее значение. Устройство должно быть установлено достаточно близко к горелке, чтобы немедленно уловить воспоминание. Кроме того, установка должна быть интегрирована с автоматизированными системами защитного отключения. Если происходит ретроспективный кадр, датчики должны обнаружить это событие и мгновенно активировать BMS, чтобы изолировать подачу топлива, предотвращая сценарий непрерывного горения на поверхности элемента.

Факельные системы представляют собой еще одно узкоспециализированное применение. Факельные линии собирают отходящие газы со всего объекта и направляют их в факельную трубу для безопасного сжигания. Эти линии часто имеют большой диаметр и охватывают большие расстояния. В факельных коллекторах почти всегда требуются пламегасители детонации, поскольку длинные участки труб позволяют горению легко переходить в детонацию. Для установки этих массивных агрегатов требуется тяжелое подъемное оборудование и обширное проектирование конструкций. Трубопроводы должны быть спроектированы так, чтобы выдерживать огромные силы тяги, возникающие в случае удара детонационной ударной волны по корпусу пламегасителя.

Риски реализации и стратегии их смягчения

Структурные опоры и напряжения в трубах создают значительный риск для целостности корпуса. Эти устройства часто бывают тяжелыми, особенно детонационные модели с толстыми фланцами и массивными пламенными ячейками. Опора на соседний трубопровод, поддерживающий этот вес, приводит к напряжению трубопровода. Это напряжение может деформировать корпус, изменяя внутренние зазоры ячейки пламени и делая ее небезопасной. Для смягчения последствий требуются независимые опорные конструкции, спроектированные специально с учетом веса пламегасителя. Правильное использование компенсаторов изолирует агрегат от сил теплового расширения на длинных участках трубопровода. Полевые бригады должны строго соблюдать спецификации моментов затяжки и последовательность затяжки болтов фланцев, чтобы предотвратить неравномерную нагрузку на корпус корпуса.

Температурный контроль необходим для снижения риска кратковременного возгорания. Стабилизированное пламя может закрепиться на поверхности элемента, если поток газа продолжается после воспламенения. Ни один пламенный элемент не может выдерживать непрерывное горение в течение неопределенного времени; тепло в конечном итоге пройдет через металл и воспламенит технологическую жидкость на защищенной стороне. Установка должна включать датчики температуры, обычно термометры сопротивления PT100, вмонтированные непосредственно в корпус с незащищенной стороны. Эти датчики обнаруживают быстрое повышение температуры, связанное со стабилизацией пламени. Датчики должны быть подключены к системе управления предприятием, чтобы инициировать автоматическую остановку процесса и изолировать поток топлива в течение нескольких минут после обнаружения.

Экологические и эксплуатационные опасности требуют упреждающего планирования установки. Внешние факторы, такие как образование льда, гнездование птиц и переносимый по воздуху мусор, могут полностью заблокировать конечные агрегаты. Козырьки и грубые сетки от птиц обеспечивают базовую защиту. Для процессов, подверженных замерзанию, может оказаться необходимым обогрев или изоляция. Однако вы должны оценить компромиссы. Применение толстой изоляции может поставить под угрозу способность пламегасителя рассеивать тепло во время горения. Если используется система обогрева, она должна быть тщательно спроектирована так, чтобы поддерживать температуру пара, не действуя как тепловое одеяло, удерживающее катастрофическое тепло во время пожара.

Вибрация — это часто упускаемый из виду риск внедрения. Компрессоры, насосы и высокоскоростные потоки газа создают постоянную вибрацию в системе трубопроводов. Со временем эта вибрация может привести к ослаблению или смещению гофрированного ленточного элемента внутри корпуса. Незакрепленный элемент создает большие зазоры, разрушая гасящую способность агрегата. Чтобы смягчить это явление, трубопроводные системы должны включать в себя гасители вибрации. Кроме того, пламегаситель следует устанавливать как можно дальше от источников сильной вибрации, насколько это позволяет соотношение L/D. Регулярные визуальные проверки должны включать проверку элемента на наличие признаков механического износа или смещения, вызванного системной вибрацией.

Доступ к вводу в эксплуатацию, проверке и техническому обслуживанию

Пламегасители требуют периодической очистки, чтобы предотвратить повышение перепада давления и сохранить эффективность тушения. Проектирование удаления элементов является обязательным этапом планирования установки. Вы не можете приварить эти агрегаты к жесткому трубопроводу на постоянной основе. В схеме трубопроводов должны использоваться фланцевые патрубки или эксцентриковые переходники, чтобы обеспечить безопасное и эргономичное снятие жаровой ячейки. Обслуживающий персонал должен иметь возможность выдвигать тяжелый элемент для проверки без использования тяжелого такелажа или резки труб. Обеспечение достаточного физического пространства вокруг места установки гарантирует, что группы технического обслуживания смогут безопасно выполнять свои задачи во время плановых ремонтов предприятия.

Документация после установки и проверка соответствия завершают процесс. Проверки при вводе в эксплуатацию должны быть строгими. Инспекторы должны проверить выравнивание фланцев, чтобы обеспечить передачу нулевого напряжения на корпус. Они должны подтвердить интеграцию датчика, проверив шлейфы PT100 с главной панелью управления. Документирование окончательного фактического соотношения L/D имеет решающее значение для аудита безопасности. Руководители объектов должны сохранять все сертификаты производителя, отчеты об испытаниях материалов и базовые показания падения давления. Запись базового падения давления на чистом элементе служит ориентиром. В ходе будущих проверок по техническому обслуживанию текущие падения давления будут сравниваться с этим базовым уровнем, чтобы точно определить, когда элемент требует очистки или замены.

К самому процессу очистки следует отнестись с особой осторожностью. Струи воды под высоким давлением или агрессивные проволочные щетки могут навсегда повредить нежную извитую ленту. Бригады по техническому обслуживанию должны использовать ультразвуковые чистящие ванны с одобренными растворителями для растворения смол, полимеров или скоплений твердых частиц. После очистки элемент необходимо тщательно высушить сжатым воздухом. Перед повторной установкой окончательный визуальный осмотр с использованием источника света должен подтвердить, что все каналы потока полностью чисты и что элемент не подвергся механическим искажениям в процессе обслуживания.

Установление строгого графика технического обслуживания так же важно, как и первоначальная установка. Условия процесса диктуют частоту проверок. Чистая, сухая линия природного газа может требовать только ежегодных проверок. Линия улавливания паров, работающая с липкими полимеризующимися химикатами, может потребовать ежемесячных проверок. Операторы объектов должны использовать базовые данные о падении давления, чтобы установить жесткий предел. Как только падение давления в устройстве увеличится на заранее определенный процент (часто на 20–30 % выше базового уровня), устройство необходимо отключить для немедленной очистки. Игнорирование предупреждений о падении давления приводит к ограничению потока, неэффективности процесса и потенциальным угрозам безопасности.

Заключение

Правильная установка является непреложным продолжением сертификации безопасности. Плохо установленное устройство не обеспечивает никакой защиты и создает опасную иллюзию безопасности. Каждый параметр, от соотношения L/D до снижения напряжения в трубе, напрямую влияет на способность установки гасить фронт пламени. При оценке производителей наличие четких руководств по установке для конкретных приложений и прямая инженерная поддержка должны иметь большое значение при принятии окончательного решения о закупках. Аппаратное обеспечение само по себе не решает проблемы безопасности процессов; правильное выполнение поля делает.

• Проверьте текущие схемы трубопроводов на соответствие сертифицированным производителем ограничениям L/D, чтобы выявить несоответствующие установки.

• Установите датчики температуры PT100 на незащищенной стороне всех линейных агрегатов для обнаружения стабилизированного горения.

• Спроектируйте точки доступа для технического обслуживания, используя фланцевые детали катушки, чтобы облегчить регулярную очистку элемента.

• Запишите базовые показания падения давления сразу после ввода в эксплуатацию, чтобы составить четкий график технического обслуживания.

• Проконсультируйтесь с инженерами по безопасности технологических процессов, чтобы оценить изменения геометрии трубопроводов, прежде чем устанавливать новые агрегаты в сложных схемах.

Часто задаваемые вопросы

Вопрос: На каком максимальном расстоянии можно установить пламегаситель от источника возгорания?

О: Максимальное расстояние полностью зависит от проверенного производителем соотношения L/D (длина трубы к диаметру трубы) для конкретной группы газа или топлива. Вы должны рассчитать это, умножив внутренний диаметр трубы на сертифицированное соотношение L/D. Превышение этого точного расстояния позволяет пламени ускоряться, превышая возможности тушения устройства.

Вопрос: Можно ли установить линейный пламегаситель вертикально?

О: Да, вертикальная установка часто предпочтительнее, чтобы обеспечить естественный дренаж жидкости. Однако это зависит от конкретной сертификации производителя. При горизонтальной установке могут потребоваться эксцентриковые переходники с плоским дном, чтобы предотвратить скопление жидкости и твердых частиц на поверхности элемента.

Вопрос: Имеет ли пламегаситель определенное направление потока?

О: Это зависит от дизайна. Однонаправленные модели имеют строгое направление потока, поэтому газ должен проходить спереди назад, чтобы правильно справляться с кинетическими воздействиями. Двунаправленные модели могут обрабатывать зажигание с любой стороны. Перед завинчиванием всегда проверяйте корпус на наличие литых или штампованных указателей направления потока.

Вопрос: Почему уменьшение размера трубы перед установкой пламегасителя опасно?

Ответ: Уменьшение диаметра трубы непосредственно перед тем, как агрегат будет выполнять функцию сопла. Это ограничение заставляет расширяющиеся газы горения быстро ускоряться. Повышенная скорость и давление выбрасывают пламя в элемент со скоростью, превышающей проверенные пределы, что приводит к выходу устройства из строя.

Вопрос: Как часто следует проверять недавно установленный пламегаситель?

О: Недавно установленный агрегат следует проверять в течение первых 30–60 дней эксплуатации. Это устанавливает базовый уровень накопления твердых частиц и падения давления в зависимости от чистоты вашего конкретного процесса. Графики последующего технического обслуживания следует корректировать на основе этих первоначальных результатов.

Вопрос: Могу ли я установить клапан между пламегасителем и источником возгорания?

О: Нет. Нормативные стандарты строго запрещают установку клапанов, резких изгибов или любых препятствий на расстоянии между источником воспламенения и пламегасителем. Эти компоненты создают турбулентность, которая увеличивает скорость пламени и может вызвать детонацию.
