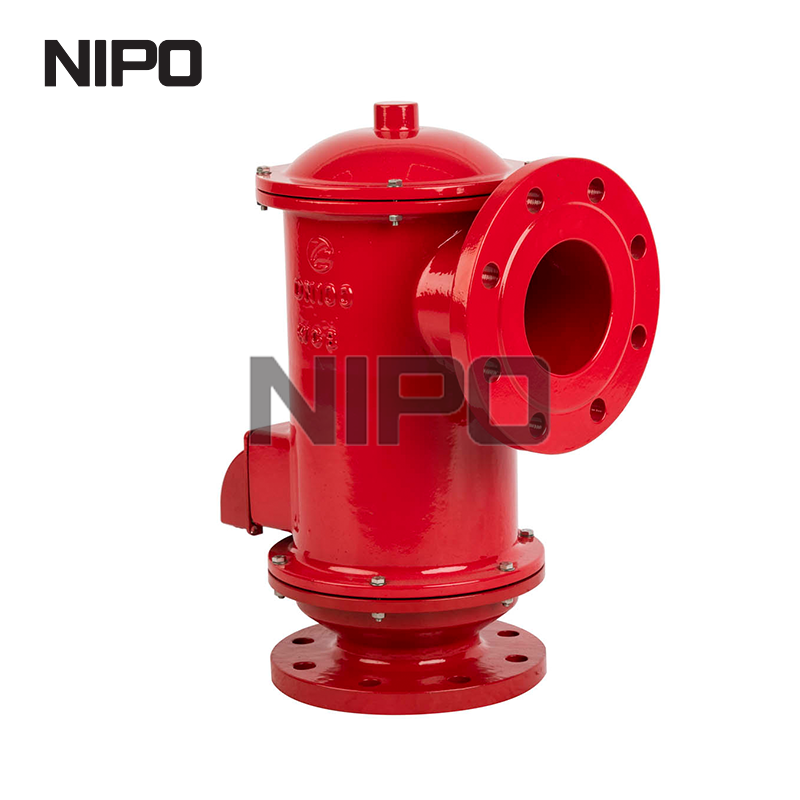

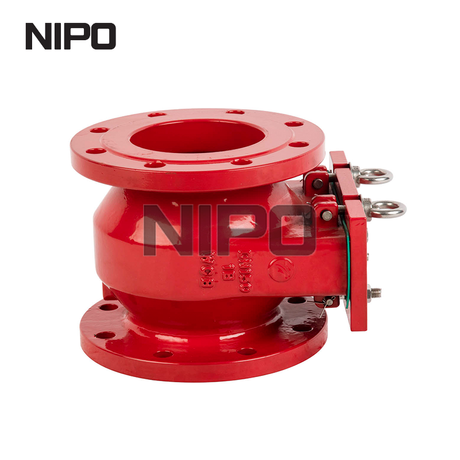

Дыхательный клапан против открытого вентиляционного клапана: объяснение основных отличий

Резервуары для хранения сыпучих жидкостей должны дышать, чтобы выдерживать тепловое расширение, сжатие и перенос жидкости. Без надлежащей вентиляции вы рискуете катастрофическим разрушением конструкции из-за взрыва или избыточного давления. Инженеры предприятий и руководители предприятий сталкиваются с жестким выбором при выборе метода вентиляции. Вы должны сбалансировать соблюдение нормативных требований, сохранение продукции и безопасность объекта. Невыполнение обязательств по использованию базовой открытой вентиляции часто приводит к серьезным потерям пара, жалобам на неприятный запах в обществе и штрафам регулирующих органов. И наоборот, чрезмерное проектирование со сложными клапанами неоправданно увеличивает затраты на техническое обслуживание. Выбор между открытым вентиляционным отверстием и специальным дыхательным клапаном требует тщательного анализа хранимой среды, условий окружающей среды и соответствия стандартам API 2000. В этом руководстве рассматриваются технические различия, эксплуатационные компромиссы и реалии реализации обеих систем.

• Безопасность и структурная целостность: обе системы предотвращают разрыв или разрушение резервуара, но они достигают этого за счет принципиально разных механизмов (непрерывное воздействие атмосферы или контролируемые пороговые значения давления/вакуума).

• Выбросы, запах и потери продукта. Дыхательные клапаны значительно сокращают выбросы паров, посторонние запахи и испарение продукта по сравнению с открытыми вентиляционными отверстиями, что напрямую влияет на окупаемость инвестиций и соблюдение экологических требований (EPA/AQMD).

• Чистота продукта: открытые вентиляционные отверстия обеспечивают постоянный доступ атмосферной влаги и твердых частиц, тогда как дыхательные клапаны изолируют содержимое резервуара до тех пор, пока не будут достигнуты определенные заданные значения давления.

• Интеграция безопасности: дыхательные клапаны могут быть легко интегрированы с пламегасителями и системами азотной подушки для предотвращения возгорания, что является важной функцией, отсутствующей в стандартных открытых вентиляционных отверстиях.

• Реалии технического обслуживания: Дыхательные клапаны требуют плановой калибровки и проверки на герметичность, чтобы предотвратить залипание поддона, тогда как открытые вентиляционные отверстия требуют регулярных проверок на предмет физических закупорок (например, мусора, льда или гнездящихся насекомых).

Понимание вентиляции резервуаров: критерии успеха и постановка проблемы

Каждый атмосферный резервуар испытывает постоянные колебания давления. Эти изменения обусловлены двумя основными этапами эксплуатации. Первый – это перекачивание жидкости. Закачивание жидкости в резервуар вытесняет пар, создавая внутреннее давление. Откачивание жидкости создает пустоту, создавая вакуум. Второй этап включает тепловую динамику. Дневное отопление расширяет паровое пространство. Внезапные изменения погоды, например, холодный ливень, обрушившийся на обожженный солнцем резервуар, быстро сжимают паровое пространство. Оба сценария требуют немедленной вентиляции для стабилизации внутреннего давления.

Инженеры называют эти процессы выдохом для сброса давления и вдохом для сброса вакуума. Неспособность управлять этими силами приводит к тяжелым последствиям. Резервуары могут разорваться по швам крыши при избыточном давлении. Они также могут прогибаться и сжиматься внутрь во время вакуума. Правильное вентиляционное оборудование предотвращает эти структурные неисправности, позволяя резервуару выравниваться с атмосферным давлением.

Лица, принимающие решения, оценивают вентиляционные решения по нескольким строгим критериям успеха. Соответствие стандарту API 2000 является основой. Этот стандарт определяет точную производительность вентиляции, необходимую для резервуаров-хранилищ атмосферного и низкого давления. Помимо базовой безопасности, выбор оборудования определяется экологическими нормами. Предприятия должны свести к минимуму выбросы летучих органических соединений (ЛОС). Вы должны соблюдать местные правила округа управления качеством воздуха (AQMD), чтобы избежать серьезных штрафов и закрытия предприятий.

Защита продукта представляет собой еще один важный фактор. Хранящиеся носители часто разлагаются под воздействием атмосферного кислорода или влаги. Решения для вентиляции должны предотвращать это загрязнение, чтобы поддерживать чистоту продукта. Наконец, инженеры оценивают общий эксплуатационный эффект. Мы заранее сопоставляем технические характеристики оборудования с требованиями к техническому обслуживанию и объемом извлеченного продукта в течение срока службы резервуара.

Категория решения 1: Подход с открытой вентиляцией

Открытое вентиляционное отверстие обеспечивает непрерывный, неограниченный путь между паровым пространством резервуара и внешней атмосферой. Эти устройства обычно имеют простую конструкцию «гусиная шея» или прямую трубу, оснащенную защитным кожухом. Они часто включают в себя сито из грубой проволочной сетки. Этот экран предотвращает попадание в резервуар птиц, насекомых и крупного мусора. Воздух и пары всегда свободно движутся в обоих направлениях.

Открытые вентиляционные отверстия работают без движущихся частей. Они оказывают нулевое сопротивление потоку воздуха. Когда резервуару требуется вдох, окружающий воздух поступает немедленно. При выдохе пары выходят прямо в окружающую среду. Эта простота делает их очень надежными для предотвращения структурных повреждений. Они требуют минимального обслуживания, за исключением периодических визуальных проверок сетки от птиц, чтобы убедиться в отсутствии засоров.

Инженеры выбирают открытые вентиляционные отверстия для специфических применений с низким уровнем риска. Они подходят для нелетучих, неопасных и негорючих жидкостей. В резервуарах для хранения воды обычно используются открытые вентиляционные отверстия. Предприятия также используют их для некоторых тяжелых масел или безопасных химикатов. В этих случаях потери пара остаются незначительными с экономической и экологической точки зрения, что делает ненужной сложную систему клапанов.

Несмотря на свою простоту, открытые вентиляционные отверстия имеют серьезные ограничения. Они предлагают абсолютно нулевой контроль над выбросами паров. Неорганизованные запахи постоянно выходят наружу, что часто приводит к жалобам населения. Открытые вентиляционные отверстия также подвергают внутреннюю часть резервуара воздействию влажности окружающей среды. Это постоянное воздействие вызывает циклы конденсации внутри резервуара. Накопление влаги приводит к внутренней коррозии, росту бактерий в некоторых жидкостях и разбавлению продукта.

Более того, открытые вентиляционные отверстия полностью исключают использование систем азотной подушки. Любой инертный газ, закачанный в резервуар, немедленно уходит в атмосферу, тратя огромное количество азота. Наконец, стандартные открытые вентиляционные отверстия не обеспечивают внутренней защиты от внешних источников возгорания. Удар молнии или внешний пожар могут легко воспламенить выходящие пары, что приведет к обратному эффекту прямо в резервуар.

Категория решения 2: подход к использованию дыхательного клапана

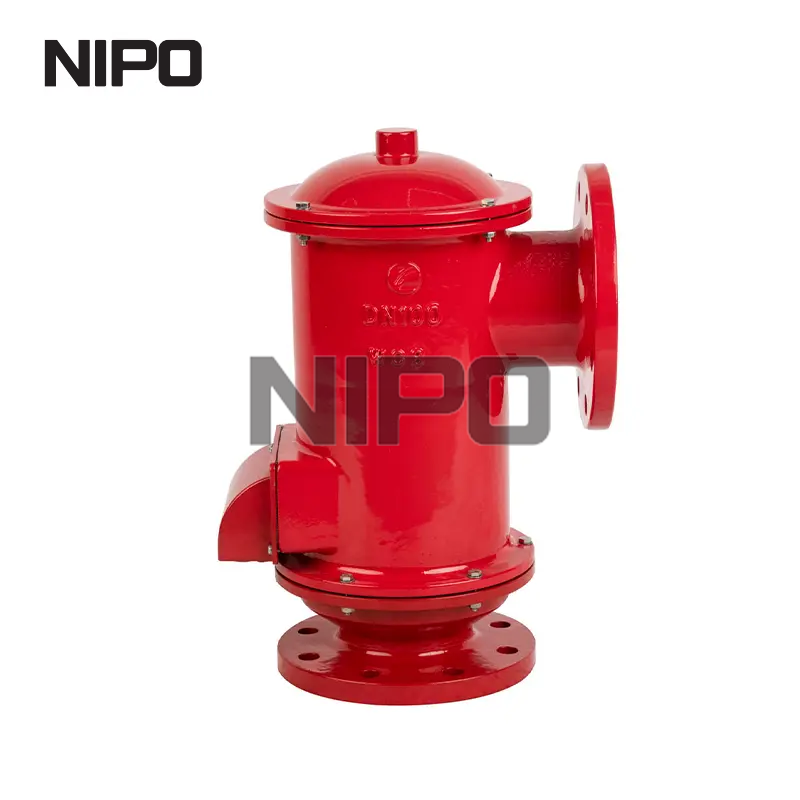

Дыхательный клапан работает как высокотехнологичное устройство регулирования давления. Профессионалы отрасли часто называют это оборудование дыхательным клапаном для сброса давления и вакуума . В отличие от открытого вентиляционного отверстия, в нормальных условиях резервуар остается герметичным. Клапан открывается только тогда, когда внутреннее давление или вакуум достигает заданного значения.

В этих клапанах используются внутренние поддоны для управления потоком. В нагруженных весом поддонах используются прецизионные металлические пластины, которые удерживают клапан закрытым от внутреннего давления. В подпружиненных поддонах используются калиброванные пружины для работы с более высоким давлением. Когда давление в баке превышает вес поддона, клапан поднимается. Это позволяет парам выходить наружу. Как только давление нормализуется, сила тяжести или пружины снова фиксирует поддон, плотно прижимая резервуар к седлу клапана.

Этот управляемый вентиляционный механизм подходит для требовательных промышленных применений. Инженеры требуют наличия дыхательных клапанов для летучих жидкостей и опасных химикатов. Они необходимы для сред высокой чистоты, которые не переносят атмосферного загрязнения. Любой резервуар, в котором используется система защиты инертным газом, должен использовать дыхательный клапан для удержания дорогостоящего продувочного газа и поддержания защитной оболочки над жидкостью.

Основные преимущества этого подхода заключаются в сохранении и безопасности. Герметизируя резервуар, клапан поддерживает стабильное паровое пространство. Это существенно снижает потери на испарение. Предприятия часто получают измеримую отдачу, просто сохраняя продукт в резервуаре, а не выбрасывая его в атмосферу. Клапан также действует как физический барьер. Это предотвращает разрушение хранимого продукта атмосферной влагой и кислородом.

Интеграция безопасности представляет собой еще одно важное преимущество. Дыхательные клапаны легко сочетаются с пламегасителями дефлаграции или детонации. Эта комбинация безопасно удаляет горючие среды, предотвращая попадание внешнего пламени в паровое пространство резервуара, обеспечивая критический уровень взрывозащиты.

Дыхательный клапан в сравнении с открытым вентиляционным клапаном: оценочные размеры сердцевины

Выбор между этими двумя технологиями требует тщательной технической оценки. Инженеры должны проанализировать сохранение паров, риски загрязнения, совместимость материалов и требования безопасности. Эксплуатационные различия напрямую влияют на соответствие требованиям и прибыльность предприятия.

Сохранение паров и контроль выбросов

Открытые вентиляционные отверстия обеспечивают 100% потерю пара во время любого выдоха. Когда резервуар нагревается или заполняется жидкостью, ценный продукт испаряется и улетучивается. Эти постоянные потери влияют на прибыль и нарушают строгие стандарты EPA по выбросам летучих соединений. Предприятия, работающие в зонах строгого регулирования, не могут по закону использовать открытые вентиляционные отверстия для жидкостей, выделяющих летучие органические соединения.

Дыхательный клапан удерживает пары до заданного давления. Резервуар остается герметичным при незначительных колебаниях температуры. Это приводит к измеримой экономии за счет сохранения продукции. Высококачественные клапаны соответствуют допустимым уровням утечек API 2521. Они сохраняют строгую герметичность до 90% от заданного значения. Такая точность обеспечивает соблюдение экологических требований и устраняет жалобы на неприятный запах, исходящие от окружающих людей.

Предотвращение загрязнения и влаги

Открытые вентиляционные отверстия представляют высокий риск проникновения влаги. Влажный воздух свободно поступает в резервуар во время каждого цикла охлаждения. Эта влага конденсируется на внутренних стенках резервуара. Он загрязняет гигроскопичные жидкости и ускоряет внутреннюю ржавчину. Твердые частицы также легко проникают внутрь, разрушая химикаты высокой чистоты и загрязняя насосы и фильтры, расположенные ниже по потоку.

Дыхательные клапаны действуют как физический барьер против атмосферы. Они полностью изолируют содержимое резервуара во время нормальной работы. Для жидкостей, чрезвычайно чувствительных к влаге, инженеры могут интегрировать картриджи с осушителем в дыхательный клапан. Это гарантирует, что любой воздух, попадающий в резервуар во время вакуумирования, будет полностью сухим, защищая химическую целостность хранимой среды.

Выбор материала и экологическая устойчивость

Производители обычно изготавливают открытые вентиляционные отверстия из стандартной углеродистой стали, алюминия или ПВХ. Выбор материала во многом зависит от конструкции резервуара. Поскольку открытые вентиляционные отверстия обрабатывают доброкачественные жидкости, экзотические материалы используются редко. Простого оцинкованного покрытия часто бывает достаточно для защиты от атмосферных воздействий.

Дыхательные клапаны требуют точной совместимости материала с хранимым паром. Внутренние поддоны, седла и диафрагмы должны противостоять химическому воздействию. Дыхательный клапан из нержавеющей стали становится обязательным при хранении коррозионно-активных химикатов. Пищевая промышленность и морская среда также требуют использования нержавеющей стали для предотвращения загрязнения и устойчивости к соляному туману. Для высокоагрессивных кислот инженеры используют экзотические сплавы, такие как компоненты из хастеллоя или футеровки из ПТФЭ.

Интеграция безопасности и пламегасителя

Открытые вентиляционные отверстия обеспечивают нулевую защиту от обратного удара. Они подвергают пространство легковоспламеняющихся паров непосредственно воздействию атмосферных источников воспламенения. Если искра воспламеняет выпускной газ, пламя беспрепятственно проникает в резервуар, вызывая взрыв. Вы не можете безопасно хранить жидкости с низкой температурой вспышки, используя стандартное открытое вентиляционное отверстие, без риска катастрофического повреждения объекта.

Дыхательные клапаны обеспечивают надежную конфигурацию безопасности. На предприятиях их можно сконфигурировать как отводные системы. Это безопасно направляет легковоспламеняющиеся пары в скруббер, установку улавливания паров или факельную трубу. В качестве альтернативы инженеры напрямую комбинируют клапан с оконечным пламегасителем. Пламегаситель гасит любой внешний фронт пламени до того, как он проникнет внутрь резервуара, поглощая тепло и тушая пожар.

Капитальные затраты и долгосрочная рентабельность инвестиций

Открытые вентиляционные отверстия требуют очень низких первоначальных капитальных затрат. Они не содержат движущихся частей и требуют нулевой калибровки. Монтаж быстрый и недорогой. Однако они не приносят никакой финансовой отдачи за счет восстановления продукта. Низкая первоначальная стоимость часто маскирует скрытые расходы, связанные с потерей продукта и внутренней коррозией резервуара.

Дыхательные клапаны требуют более высоких первоначальных инвестиций. Точная обработка, специальные материалы и процессы калибровки увеличивают первоначальные затраты. Однако предприятия рассчитывают рентабельность инвестиций на основе стоимости консервируемого продукта. Избежание штрафов EPA за выбросы и продление срока службы резервуаров за счет снижения внутренней коррозии также являются факторами финансового обоснования. Во многих применениях с летучими жидкостями дыхательный клапан окупается в течение первого года эксплуатации.

Определение размеров и характеристик дыхательного клапана для резервуаров

Правильный выбор воздушного клапана для установки в резервуаре требует точных инженерных расчетов. Догадки приводят к катастрофическому выходу из строя резервуара или постоянной утечке паров. Инженеры полагаются на отраслевые стандарты, чтобы определить точные требования для каждого конкретного резервуара.

Требования API 2000 к размерам

Стандарт API 2000 определяет методологию определения размеров вентиляционных устройств. Инженеры должны рассчитать максимально необходимый поток воздуха как для вдоха, так и для выдоха. Для расчета требуется несколько критических переменных. Максимальные скорости закачки и откачки определяют базовый объемный объем. Для термической динамики необходимы данные о температуре вспышки жидкости, географической широте резервуара и наличии теплоизоляции. Быстрые перепады температуры, вызванные внезапными ливнями, создают огромные вакуумные силы, которые должен выдерживать клапан.

• Максимальная скорость закачки жидкости (галлоны в минуту или кубические метры в час).

• Максимальная скорость откачки жидкости.

• Размеры бака и общий объем.

• Свойства хранимой жидкости, в частности температура вспышки и точка кипения.

• Факторы окружающей среды, включая максимальные региональные колебания температуры и воздействие солнечной радиации.

Определение заданного значения

Установление правильных настроек давления и вакуума имеет решающее значение. Эти заданные значения должны оставаться ниже максимально допустимого рабочего давления (MAWP) и максимально допустимого рабочего вакуума (MAWV) резервуара. Если уставка клапана слишком высока, резервуар разорвется до того, как откроется клапан. Инженеры обычно настраивают клапан на открытие при давлении, немного превышающем нормальные условия эксплуатации, но значительно ниже конструктивных пределов резервуара. Это гарантирует, что клапан выпускает воздух только в случае крайней необходимости.

Взаимодействие с системами покрытия резервуаров

Многие химические и нефтехимические резервуары используют азотную подушку. Эта система впрыскивает инертный газ в паровое пространство для предотвращения окисления и сгорания. Уставки дыхательного клапана не должны совпадать с настройками регулятора азота. Если регулятор впрыскивает газ под давлением выше, чем уставка сброса клапана, клапан будет постоянно сбрасывать дорогой азот. Инженеры проектируют зону нечувствительности по давлению между регулятором подушки и дыхательным клапаном, чтобы предотвратить непрерывную потерю газа.

Конфигурации трубопроводов

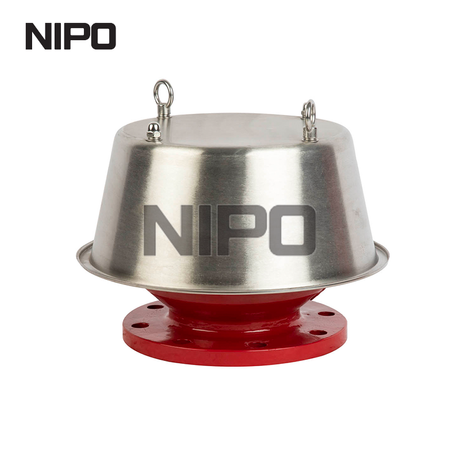

Предприятиям приходится выбирать между концевой и отводной конфигурациями. Концевые клапаны выпускают воздух непосредственно в атмосферу. Они оснащены погодным кожухом для защиты внутренних компонентов от дождя и мусора. Конфигурации с отводными трубами улавливают выходящие пары. Фланцевый выпуск подключается к закрытой системе трубопроводов. При этом опасные или пахучие пары направляются в централизованный скруббер, термический окислитель или факельную систему для безопасного уничтожения.

Риски реализации и стратегии их смягчения

Обе системы вентиляции несут определенные эксплуатационные риски. Менеджеры объектов должны соблюдать строгие протоколы технического обслуживания и проверок для обеспечения постоянной безопасности.

Риски открытого вентиля

Основной риск при открытом вентиляционном отверстии связан с физической блокировкой. Сетки от птиц легко засоряются переносимым по воздуху мусором, листьями или гнездящимися насекомыми. В холодном климате окружающая влага замерзает на проволочной сетке. Кристаллизованные пары продукта также могут накапливаться с течением времени. Заблокированный экран превращает открытое вентиляционное отверстие в закрытую систему. При откачке резервуара образовавшийся вакуум разрушит конструкцию.

Для смягчения последствий требуется строгое профилактическое обслуживание. Операторы должны проводить регулярные визуальные проверки вентиляционных решеток. В холодном климате на объектах следует устанавливать погодные зонты с подогревом или использовать грубые экраны, препятствующие образованию ледяных мостиков. Регулярные графики очистки не позволяют кристаллизации продукта ограничивать поток воздуха.

Риски дыхательного клапана

Дыхательные клапаны подвергаются механическим рискам. Самая распространенная поломка – заклинивание поддона. Пары полимеризации могут действовать как клей, приклеивая поддон к седлу клапана. Образование льда в зимние месяцы вызывает аналогичные проблемы с замерзанием. Неправильное обслуживание приводит к вибрации, при которой клапан быстро открывается и закрывается, что приводит к повреждению внутренних компонентов и нарушению герметичности.

Устранение последствий начинается с правильного выбора материала. Инженеры выбирают соответствующие материалы диафрагмы, такие как ПТФЭ или ФЭП, чтобы предотвратить прилипание липкой среды к седлу. Для кристаллизующихся или высоковязких сред на предприятиях используются клапаны с паровой рубашкой или клапаны с электрическим обогревом. Они поддерживают высокую внутреннюю температуру, удерживая пары в газообразном состоянии. Наконец, объекты должны придерживаться строгого графика профилактического обслуживания. Технические специалисты должны ежегодно очищать внутренние компоненты и проверять заданные значения калибровки.

Заключение

1. Соберите конкретные данные о механической конструкции вашего резервуара для хранения, уделяя особое внимание номинальным значениям MAWP и MAWV.

2. Задокументируйте абсолютные максимальные скорости закачки и откачки для конкретной системы резервуаров.

3. Проконсультируйтесь с квалифицированным инженером по применению клапанов для выполнения сертифицированного расчета размеров API 2000.

4. Оцените химическую совместимость хранящихся сред, чтобы определить, требуются ли специальные материалы, такие как нержавеющая сталь или ПТФЭ.

5. Перед установкой нового оборудования составьте документированный график профилактического технического обслуживания для проверки герметичности и калибровки.

Часто задаваемые вопросы

Вопрос: Какова основная цель дыхательного клапана на резервуаре для хранения?

Ответ: Чтобы защитить резервуар от структурных повреждений из-за избыточного давления или вакуума, минимизируя при этом потери паров, предотвращая загрязнение атмосферы и контролируя неорганизованные выбросы.

Вопрос: Могу ли я заменить открытое вентиляционное отверстие дыхательным клапаном для сброса давления и вакуума?

О: Да, при условии, что конструкция резервуара рассчитана на работу с заданными значениями давления и вакуума нового клапана. Требуется инженерная экспертиза MAWP и MAWV танка.

Вопрос: Когда требуется дыхательный клапан из нержавеющей стали?

Ответ: Он необходим в сильно агрессивных средах, таких как прибрежные или морские объекты, при хранении агрессивных химикатов или в санитарных целях, таких как продукты питания, напитки и фармацевтические препараты.

Вопрос: Нужен ли мне пламегаситель с дыхательным клапаном?

О: Если вы храните легковоспламеняющиеся или горючие жидкости, отраслевые стандарты, такие как API и NFPA, часто требуют, чтобы пламегаситель был соединен с дыхательным клапаном, чтобы предотвратить взрыв резервуара из-за внешних источников воспламенения.

Вопрос: Требуют ли стандарты API 2000 использования воздушного клапана?

О: API 2000 определяет, как следует вентилировать резервуар, чтобы предотвратить выход из строя. Выбор между открытым вентиляционным и дыхательным клапаном зависит от летучести жидкости, требований безопасности и местных экологических норм.

Вопрос: Как часто следует проверять и калибровать дыхательный клапан?

Ответ: Передовая отраслевая практика требует визуального осмотра каждые 3–6 месяцев и ежегодного полного калибровочного испытания. Установки, в которых хранятся полимеризующиеся или кристаллизующиеся жидкости, требуют более частых интервалов технического обслуживания во избежание залипания поддонов.
