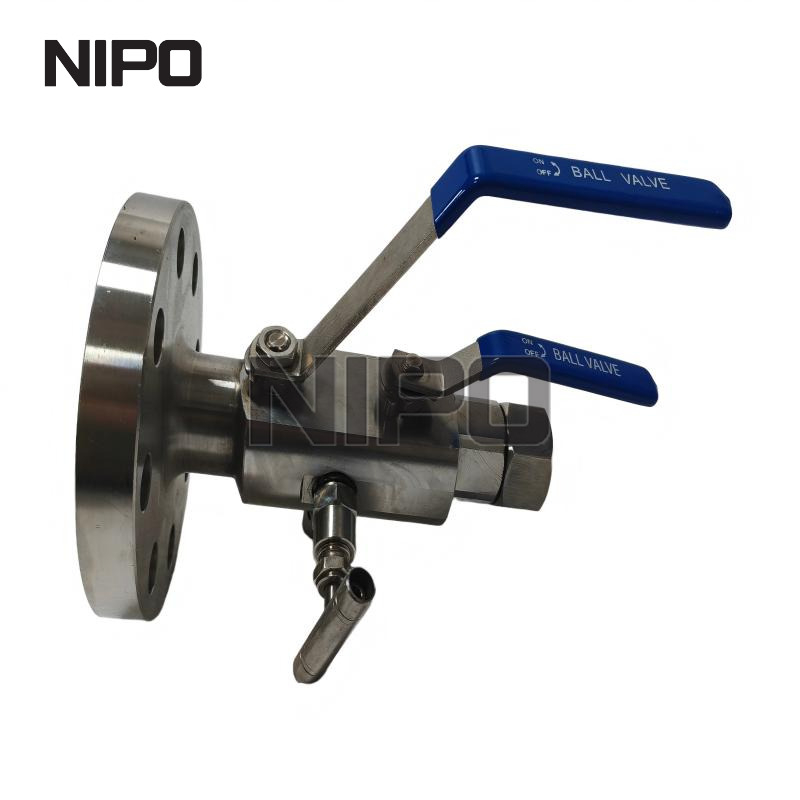

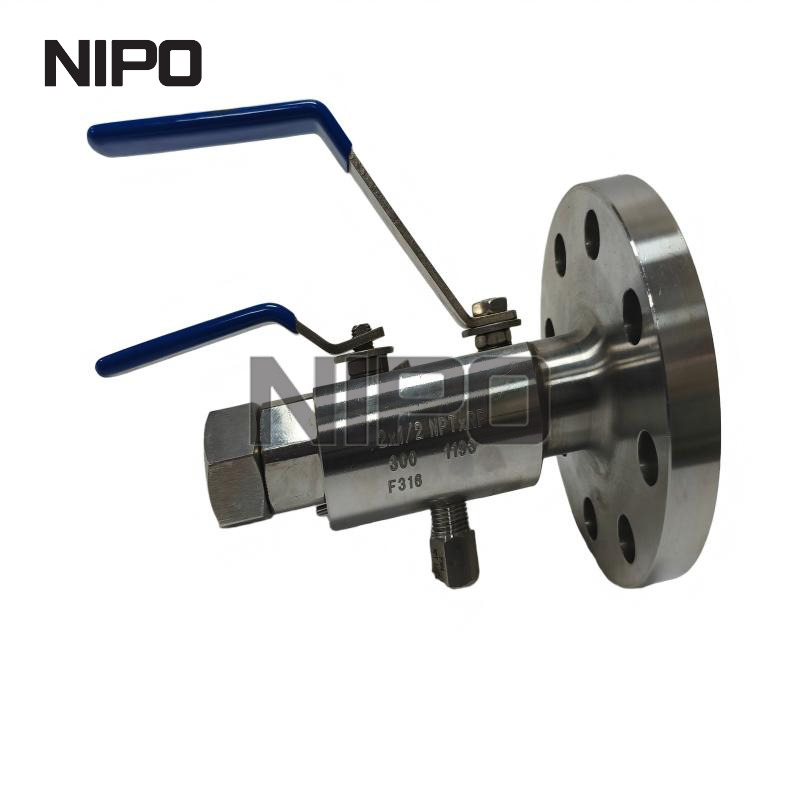

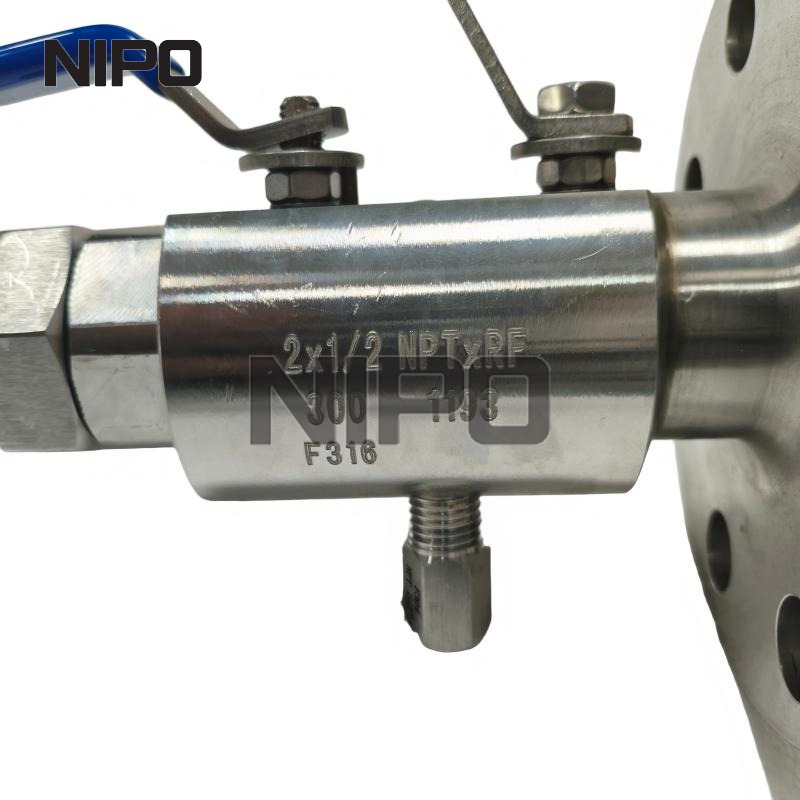

Интегральный шаровой клапан двойной блокировки и спускного клапана DBB | Приборный клапан DBB с фланцем на резьбу из нержавеющей стали

Обзор продукта:

Встроенный шаровой кран с двойной блокировкой и выпуском воздуха (DBB) объединяет два запорных шаровых клапана и один выпускной игольчатый клапан в одном блоке с кованым корпусом. Этот клапан DBB с фланцем на резьбу широко используется для отбора проб, изоляции датчиков давления и обслуживания трубопроводов в нефтегазовой, нефтехимической, химической и энергетической промышленности.

Особенности продукта:

Доступные материалы:

• Корпус: СС304, СС316, СС316Л

• Шарик и шток: Нержавеющая сталь

• Седло: ПТФЭ/R‑PTFE

• Рукоять: углеродистая сталь с синим покрытием.

Область применения:

• Добыча нефти и газа

• Нефтехимический завод

• Химическая перерабатывающая промышленность

• Система приборов электростанции

• Система отбора проб из трубопровода

• Датчик давления и изоляция манометра

Как работает встроенный клапан DBB?

Встроенный клапан DBB (встроенный двойной запорно-спускной клапан) : два независимых блочных уплотнения + встроенное выпускное отверстие, все обработано в одном кованом корпусе клапана , заменяя традиционную сборку на месте из двух отдельных запорных клапанов плюс выпускной клапан Athena SR..。

Основная структура

1. Один цельный кованый корпус : отсутствие промежуточных фланцевых соединений → меньше внешних точек утечек

2. Два независимых уплотнительных барьера : седло выше по потоку / седло после него (подпружиненные седла для DBB с цапфой и шариком)

3. Промежуточная полость : герметичное пространство между двумя уплотнительными седлами.

4. Встроенный выпускной клапан/порт : подключается непосредственно к промежуточной полости, обычно это небольшой игольчатый или шаровой клапан сбоку/внизу корпуса.

Принцип работы

① Двойная блокировка (режим изоляции)

Когда клапан полностью закрыт:

• Седло выше по потоку образует первый герметичный барьер, выдерживающий давление , блокируя поступающую технологическую жидкость.

• Выходное седло образует второй независимый уплотнительный барьер..

• Даже если в одном седле произойдет незначительная утечка или повреждение, второе седло все равно обеспечит изоляционную безопасность.

• Между двумя седлами образуется запертая промежуточная полость.

② Удаление воздуха (этап удаления воздуха и проверки утечек)

Откройте встроенный выпускной клапан:

• Он стравливает/сливает захваченное давление и остатки среды внутри промежуточной полости.

• Если жидкость или давление постоянно выходят из выпускного отверстия, это свидетельствует о негерметичности верхнего уплотнения.

• Если сливное отверстие показывает нулевое давление, операторы подтверждают надежную двойную изоляцию перед последующим обслуживанием, отбором проб или работой с приборами.

③ Нормальный режим работы (клапан открыт)

Оба уплотнительных седла поднимаются, жидкость течет прямо через клапан, выпускное отверстие остается закрытым.

Определение API 6D: Клапан DBB представляет собой одиночный клапан с двумя посадочными поверхностями, который в закрытом положении обеспечивает уплотнение от давления с обоих концов, с возможностью прокачки полости между седлами.
