API6D Взрывозащищенный пневматический кованый стальной фланцевый шаровой кран

Обзор продукта

API6D Взрывозащищенный пневматический кованый стальной фланцевый шаровой клапан

Применимые стандарты:
Конструкция шарового крана в соответствии с API6D, BS5351, ASME B16.34
Торцовая конструкция ASME B16.10, API6D
Концевые фланцы ASME B16.5/ASME B16.47
Концы, приваренные встык ASME B16.25
Пожарная безопасность API607, API6A
Осмотр и испытания API 598, API6D

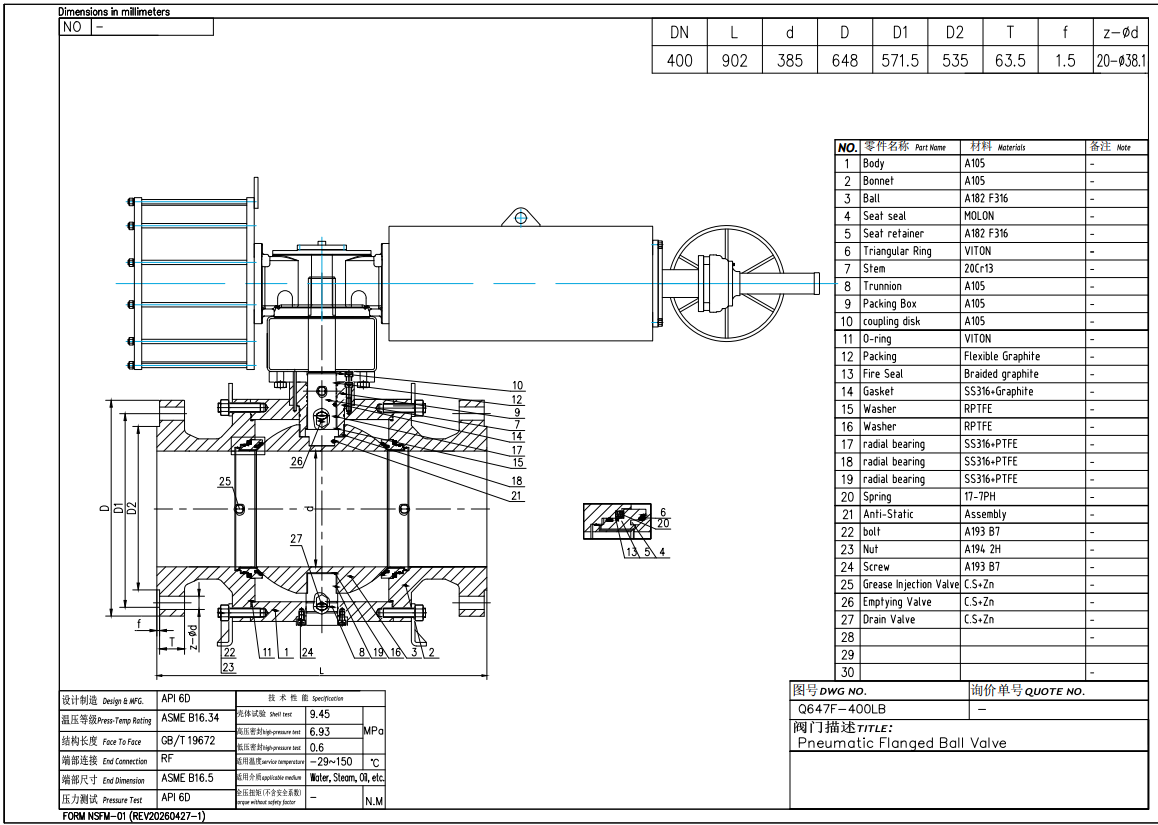

Параметры продукта

Описание конструкции и технические особенности

Соответствие стандарту API 6D: Изготовлено и протестировано строго в соответствии со спецификациями API 6D, ASME B16.34 и API 608. Каждый размер обрабатывается с точными допусками, что обеспечивает глобальную взаимозаменяемость и абсолютную безопасность во время установки и длительной эксплуатации.

Усовершенствованная конструкция седла (DBB и DIB): оснащена независимыми подпружиненными седлами, которые обеспечивают одновременное уплотнение на входе и выходе, обеспечивая классическую функцию двойной блокировки и спуска воздуха (DBB) для безопасной вентиляции полости. Для дальнейшего повышения безопасности изоляции трубопровода мы предлагаем конфигурации седла с двойной изоляцией и выпуском (DIB-1/DIB-2) и с двойным поршневым эффектом (DPE). Эти конструкции седла с функцией саморазгрузки автоматически стравливают избыточное давление в полости, вызванное тепловым расширением, защищая корпус клапана от катастрофического избыточного давления.

Аварийный впрыск герметика: оснащен точно обработанными фитингами для вторичного впрыска герметика как для штока, так и для седел. В случае незначительных задиров или повреждений первичных мягких уплотнительных колец ремонтные бригады могут ввести специальные герметизирующие составы для мгновенного восстановления целостности уплотнения, не останавливая работу трубопровода и не снимая задвижку с линии.

Комплексная безопасность и соответствие экологическим стандартам: сертифицированная по API 607/API 6FA, пожаробезопасная конструкция использует вторичный контакт металла с металлом для обеспечения надежного уплотнения, даже если основные мягкие седла разрушаются при сильном нагреве. Внутренние механизмы заземления обеспечивают непрерывный статический разряд. Кроме того, в конструкцию входит противовыбросовый шток — вставленный внутрь шток со стопорным выступом, который физически предотвращает выброс при внезапных скачках давления. Для применений с высокосернистым газом материалы строго соответствуют стандартам NACE MR0175, а вся сборка спроектирована в соответствии со стандартами API 641 по низким неорганизованным выбросам, что соответствует современным экологическим требованиям.

Структурный

1. Корпус клапана из кованой стали. Корпус клапана целиком откован из прутка легированной/углеродистой стали, без пористости отливки или дефектов песчаных отверстий. Высокая механическая прочность, хорошая устойчивость к давлению для ответственных технологических трубопроводов.

2. Опционально: плавающий шар или шар, установленный на цапфе. Доступны модели с плавающим шаром для малых и средних размеров и шаром, установленным на цапфе, для работы под высоким давлением в больших размерах. Подпружиненное седло обеспечивает надежное двунаправленное уплотнение. Функция двойной блокировки и стравливания DBB опционально для цапфового типа.

3. Фланцевое торцевое соединение RF/RJ. Фланцевые концы соответствуют ASME B16.5. Высокая жесткость соединения, простота монтажа, демонтажа и обслуживания на месте. Полнопроходное или уменьшенное отверстие на выбор.

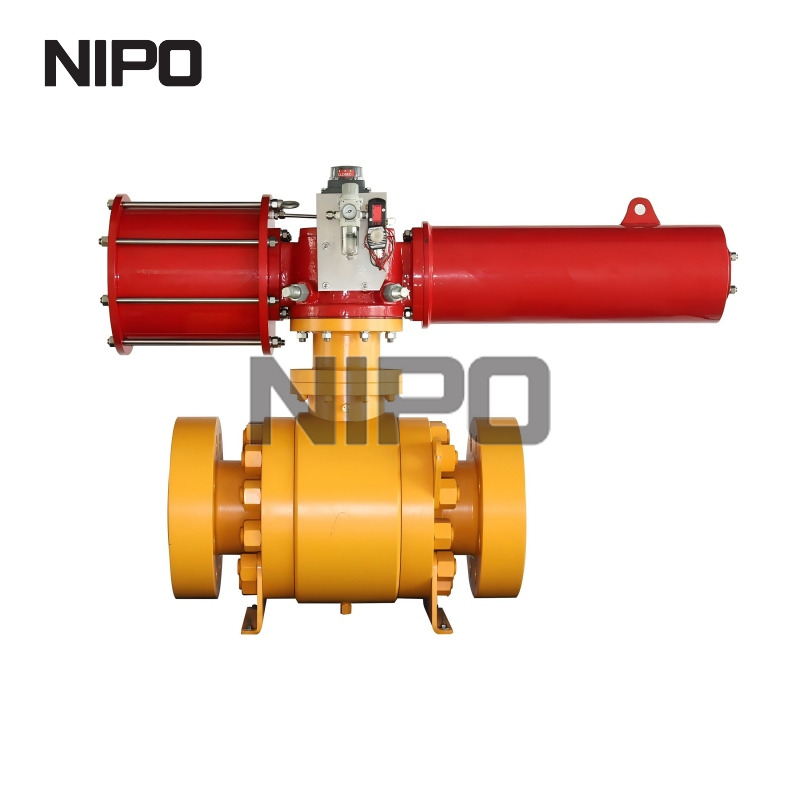

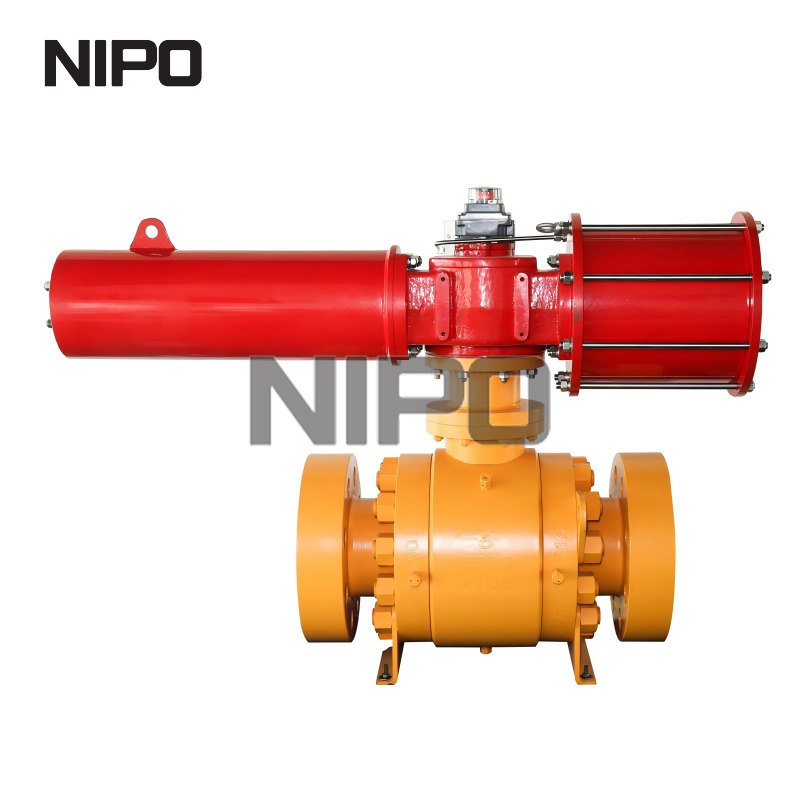

4. Взрывозащищенный пневматический привод в сборе Оснащен взрывозащищенным четвертьоборотным пневматическим приводом, сертифицированным по ATEX/Ex. Поддержка взрывозащищенного электромагнитного клапана, взрывозащищенного концевого выключателя. Подходит для опасных взрывоопасных газов и паров. Возможна настройка привода одностороннего действия двойного действия или с пружинным возвратом.

5. Противовыбросовой шток и антистатическая конструкция Противовыбросовый шток предотвращает выброс штока под внутренним давлением. Антистатическое устройство отводит статический заряд, возникающий между шаром и седлами, на землю, предотвращая риск статического искрообразования.

6. Конструкция с саморазгрузкой полости корпуса. Сбрасывает избыточное давление, вызванное тепловым расширением захваченной среды внутри полости клапана, защищая корпус клапана и уплотнительные компоненты.

7. Строгое проектирование и производство в соответствии с API 6D Разработано, изготовлено и испытано в полном соответствии с требованиями API 6D, включая испытания на пожаробезопасность, испытания под давлением и испытания на неорганизованные выбросы.

Преимущества

• Корпус из кованой стали: компактная зернистая структура, более высокая прочность и устойчивость к давлению по сравнению с литым корпусом клапана, меньшее количество внутренних дефектов материала.

• Полный взрывозащищенный пневматический комплект: безопасная работа в огнеопасных и взрывоопасных зонах, позволяет избежать риска возникновения источника возгорания на объектах нефтегазовой и нефтехимической промышленности.

• Соответствует стандарту API 6D, поддерживает пожаробезопасность и требования к неорганизованным выбросам для критически важных технологических трубопроводов.

• Быстрое четвертьоборотное пневматическое управление на 90 градусов, дистанционное автоматическое управление включением-выключением; Тип с пружинным возвратом обеспечивает надежную защиту при прекращении подачи воздуха.

• Антистатический и противовыбросовой шток повышает искробезопасность при работе с опасными средами.

• Фланцевое соединение обеспечивает надежное соединение трубопроводов, удобное при монтаже и ремонте.

• Дополнительная функция DBB для безопасной изоляции и вентиляции полостей во время обслуживания оборудования.

• Широкая адаптация к нефти, природному газу, сжиженному нефтяному газу и другим легковоспламеняющимся технологическим средам.
