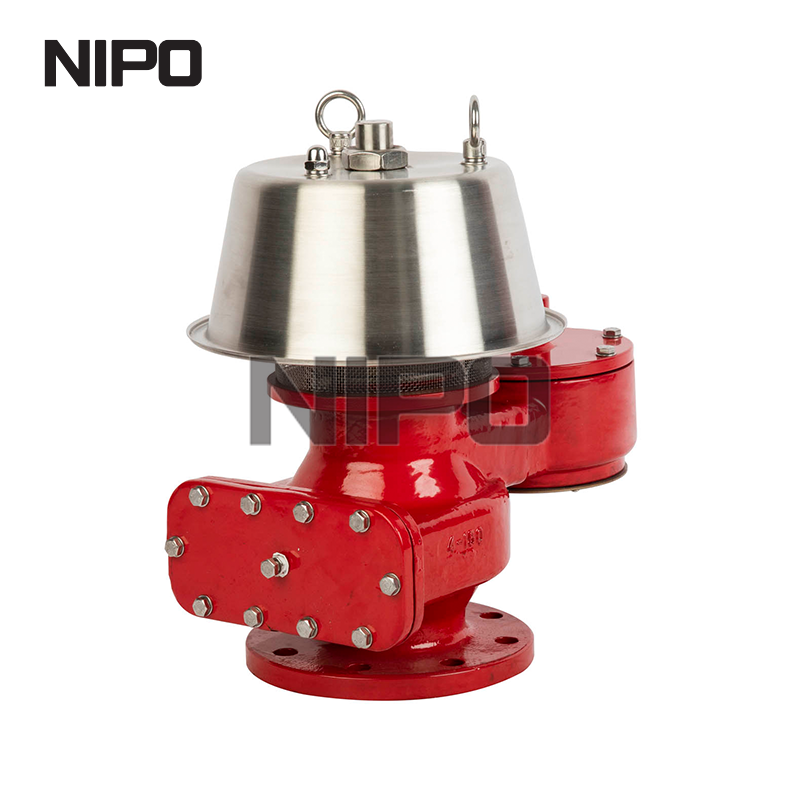

Недостаточная вентиляция резервуаров приводит к огромным физическим и финансовым потерям. Хранилища бестарных жидкостей сталкиваются с постоянной угрозой катастрофического структурного разрушения. Разрыв крыши или взрыв резервуара происходит быстро, если внутреннее давление превышает расчетные пределы. Более того, неорганизованные выбросы из плохо герметичных резервуаров влекут за собой серьезные штрафы со стороны регулирующих органов. Инженеры часто называют дыхательный клапан предохранительным клапаном давления/вакуума (PVRV) или консервационным клапаном. Понимание этой взаимозаменяемой номенклатуры помогает во время технических закупок. Операторы объектов должны сопоставлять строгие экологические нормы, касающиеся ограничений на выбросы летучих органических соединений (ЛОС), с физическими реалиями. Резервуары должны дышать во время температурных изменений и перекачки жидкости. Они требуют постоянного выравнивания давления без потери ценного продукта. Выбор правильного клапана служит инженерной гарантией. В этом руководстве оцениваются критерии отбора, операционная механика и механизмы обеспечения соответствия, необходимые для надлежащих технических закупок.
Двойная защита: Правильно подобранный дыхательный клапан снижает как внутреннее избыточное давление (из-за теплового расширения или наполнения), так и вакуум (из-за охлаждения или опорожнения), предотвращая деформацию резервуара.
Контроль выбросов, потерь и содержания: оставаясь закрытыми до тех пор, пока не будет достигнут точный порог давления, эти клапаны минимизируют потери пара и предотвращают разрушение хранимого продукта атмосферной влагой или кислородом, что напрямую влияет на рентабельность и соблюдение экологических требований.
Сложность спецификации: выбор правильного дыхательного клапана резервуара-хранилища требует строгого соблюдения таких стандартов, как API 2000/ISO 28300, с учетом скорости потока, установленного давления и химической совместимости.
Экологическая адаптивность: суровый климат требует специального оборудования, такого как всепогодный дыхательный клапан, для предотвращения механического замерзания и обеспечения бесперебойной безопасности.
Резервуары для хранения кажутся прочными снаружи, но они работают в условиях строгих структурных ограничений. Большинство атмосферных резервуаров с плоским дном изготовлены в соответствии со стандартами API 650. Они прекрасно выдерживают огромный статический вес жидкости, но плохо справляются с внутренним давлением. Стандартный резервуар API 650 может иметь максимально допустимое рабочее давление (MAWP) всего в несколько дюймов водяного столба (inWC). Предел расчетного вакуума часто даже ниже. Превышение максимально допустимого рабочего давления приводит к разрыву хрупкого шва между крышей и обшивкой. Падение вакуума ниже расчетного приводит к тому, что массивный стальной корпус прогибается внутрь, как раздавленная банка из-под газировки. Правильно подобранный дыхательный клапан резервуара-хранилища предотвращает оба этих катастрофических сценария, поддерживая внутреннее давление в безопасном узком диапазоне.
Базовым ожиданием безопасности резервуара является постоянное выравнивание давления. Клапан должен пропускать достаточно пара, чтобы поддерживать внутреннее давление ниже максимально допустимого рабочего давления во время абсолютного наихудшего случая возникновения избыточного давления. И наоборот, он должен всасывать достаточно воздуха или защитного газа, чтобы поддерживать внутреннее давление выше расчетного предела вакуума во время наихудшего случая понижения давления. Успех означает, что корпус резервуара никогда не прогибается, крыша никогда не рвется, а нормальное рабочее дыхание происходит без чрезмерных потерь продукта.
Дыхание резервуара происходит непрерывно. Эти колебания внутреннего давления обусловлены оперативной деятельностью и погодными условиями. Клапан механически реагирует на эти изменения, не требуя внешнего источника питания или приборов.
Операции закачки быстро вытесняют паровое пространство внутри резервуара. Если вы закачиваете 1000 галлонов жидкости в минуту, вы заставляете сжиматься 1000 галлонов пара в минуту. Одновременно с этим в часы пик дневного света происходит тепловое выдыхание. Солнечное излучение нагревает стальной корпус резервуара, в результате чего внутренний пар значительно расширяется. Этот комбинированный эффект увеличивает внутреннее давление. Поддон давления внутри клапана реагирует на эту направленную вверх силу. Как только внутреннее давление преодолеет калиброванный вес поддона, узел поднимется с сиденья. Клапан безопасно выпускает излишки пара в атмосферу или направляет их в коллектор для улавливания паров. Поддон немедленно возвращается на свое место, как только внутреннее давление падает ниже заданного значения.
Операции откачки создают прямо противоположный эффект. Извлечение жидкости расширяет доступное паровое пространство. Тепловой вдох усугубляет эту проблему во время внезапных изменений погоды. Быстрый летний ливень может охладить нагретый корпус танка на 40 градусов за десять минут. Внутренний пар сильно сжимается. Это быстрое сокращение создает опасный вакуум. Атмосферное давление сильно давит на внешнюю оболочку резервуара. Вакуумный поддон внутри клапана воспринимает это отрицательное внутреннее давление. Более тяжелое внешнее атмосферное давление поднимает вакуумный поддон с сиденья. Клапан всасывает окружающий воздух или инертный защитный газ. Это действие выравнивает давление и предотвращает взрыв резервуара.
Открытая вентиляция обеспечивает неограниченный выход пара. Такой подход гарантирует огромные потери продукта из-за непрерывного испарения. Контролируемая вентиляция полностью меняет экономическое уравнение. Клапан остается плотно закрытым в нормальных условиях покоя. Он открывается только во время активной передачи жидкости или экстремальных температурных явлений. Такое плотное уплотнение значительно снижает испарение продукта. Предприятия экономят тысячи галлонов ценной жидкости ежегодно. Кроме того, закрытая система предотвращает попадание атмосферной влаги. Переносимый по воздуху мусор, насекомые и кислород не могут свободно попасть в резервуар. Это сохраняет чистоту продукта и предотвращает внутреннюю коррозию. Первоначальные инвестиции в высококачественное вентиляционное оборудование быстро окупаются только за счет восстановленного продукта.
Инженеры должны подобрать клапанный механизм в соответствии с конструкцией конкретного резервуара. Различные рабочие давления требуют различных механических решений. Выбор неправильного типа приводит к преждевременному износу, недостаточному уплотнению или полному механическому выходу из строя.
Клапаны с весовой нагрузкой представляют собой отраслевой стандарт для применений с низким давлением. Механизм основан на простой гравитации. Технические специалисты помещают калиброванные грузики из свинца или нержавеющей стали поверх уплотняющего поддона. Эти грузы прочно удерживают поддон напротив обработанного седла клапана. Уплотнение остается неповрежденным до тех пор, пока внутреннее давление не превысит общий вес узла поддона.
Эти агрегаты отличаются исключительной надежностью благодаря простой конструкции. Они содержат минимальное количество движущихся частей. Бригады технического обслуживания могут легко осмотреть их на крыше резервуара, подняв поддоны вручную. Модели с весовой нагрузкой лучше всего работают со стандартными атмосферными резервуарами для хранения. Они обеспечивают стандартный контроль паров, когда рабочее давление остается очень низким (обычно менее 1 фунт на квадратный дюйм). Однако они становятся непрактично тяжелыми и физически массивными, если требуется высокое давление срабатывания.
В подпружиненных клапанах вместо гравитационных грузов используется регулируемое натяжение пружины. Сжатая пружина прижимает уплотнительный поддон к седлу. Технические специалисты регулируют сжатие пружины с помощью болта с резьбой, чтобы установить точное давление открытия. Эта конструкция выдерживает гораздо более высокие настройки давления, чем эквиваленты с весовой нагрузкой, что делает их подходящими для резервуаров, изготовленных в соответствии со стандартами API 620.
Этот механизм предлагает определенные компромиссы. Подпружиненные клапаны обеспечивают превосходную защиту сосудов высокого давления. Они противостоят вибрации и пульсации лучше, чем модели с весовой нагрузкой. Однако пружины обладают пропорциональными характеристиками открытия. Клапан требует более широкого изменения давления для достижения полного подъема. Мы называем это требование дополнительного давления «накоплением». Клапан может начать кипеть или слегка протекать, прежде чем достигнет полностью открытого положения. Инженеры должны учитывать это накопление при выборе агрегата, чтобы гарантировать, что максимальное рабочее давление резервуара не будет превышено до полного открытия клапана.
В клапанах с пилотным управлением используется совершенно другая механическая философия. Они используют фактическое давление в резервуаре для обеспечения герметичности. Небольшой пилотный клапан управляет диафрагмой главного клапана. По мере повышения внутреннего давления пилот направляет это давление на то, чтобы сильнее прижать основной уплотнительный поддон к седлу. Уплотнение фактически становится более плотным по мере увеличения давления.
Как только давление достигает точного заданного значения, пилот срабатывает. Он сбрасывает давление, удерживая основной поддон закрытым. Главный клапан мгновенно и полностью открывается. Эта конструкция идеальна для применений, требующих работы, максимально близкой к максимальному рабочему весу резервуара. Он гарантирует минимальную утечку и максимальное сохранение пара, часто оставаясь герметичным до 98% от заданного давления. К основным недостаткам относятся более высокие первоначальные затраты и повышенная сложность обслуживания. Крошечные пилотные измерительные линии требуют чистого пара; грязная или кристаллизующаяся среда засорит линии и приведет к тому, что клапан не закроется.
Закупка требует строгого соблюдения технических данных. Догадки ведут непосредственно к структурным сбоям или нарушениям нормативных требований. Инженеры оценивают три основных параметра, прежде чем выбрать устройство для установки на месте.
API 2000 и ISO 28300 определяют обязательные инженерные основы для определения размеров. Эти стандарты точно определяют, сколько пара должен пропускать клапан в наихудшем сценарии развития событий. Недостаточный размер ограничивает поток и разрушает резервуар. Превышение размера вызывает вибрацию клапанов и быстрое механическое разрушение.
Максимальная скорость закачки: Определите абсолютную максимальную скорость потока жидкости, поступающей в резервуар. Клапан должен немедленно выпускать вытесненный пар.
Максимальная скорость откачки: Определите самую высокую скорость откачки жидкости. Вакуумная сторона должна втягивать заменяющий газ с одинаковой объемной скоростью, чтобы предотвратить взрыв.
Термические колебания: рассчитайте максимальные колебания температуры для конкретного географического местоположения. Быстрое охлаждение диктует потребность в тепловом дыхании, в то время как солнечная радиация диктует тепловой выдох.
Температура вспышки и летучесть. Легколетучие жидкости быстро превращаются в пар во время наполнения. Это требует большей пропускной способности по сравнению с тяжелыми стабильными маслами.
Корпус клапана и внутренний трим должны выдерживать постоянное воздействие хранимой среды. Неподходящие материалы быстро портятся. Ржавые сиденья постоянно текут. Поврежденные поддоны залипают и вызывают разрыв резервуара. Вы должны подобрать металлургию и эластомеры в соответствии с химическими свойствами пара.
Тип материала | Общие приложения | Ключевые преимущества |
|---|---|---|
Алюминий | Стандартная нефтехимия, чистое топливо | Легкий, экономичный, не искрит, прост в установке. |
Углеродистая сталь | Тяжелые масла, неагрессивные химикаты | Высокая долговечность, стандартное промышленное использование, ударопрочность |
Нержавеющая сталь 316 | Коррозионные химические вещества, пищевые, фармацевтические | Отличная общая устойчивость к коррозии, легко полируется. |
Хастеллой/сплав 20 | Высокоагрессивные кислоты, токсичные среды | Превосходная устойчивость к точечной коррозии, растрескиванию и сильному химическому воздействию. |
Покрытия из ПТФЭ/ФЭП | Липкие носители, экстремально холодные условия | Предотвращает прилипание, препятствует образованию льда, обеспечивает максимальный химический барьер. |
Выбор эластомера не менее важен. Выбор подходящих уплотнительных колец и диафрагм обеспечивает герметичное уплотнение. Buna-N хорошо работает со стандартными маслами и температурами окружающей среды. Витон выдерживает более высокие температуры и специфические ароматические вещества. Вставки из ПТФЭ обеспечивают максимальную химическую стойкость, но требуют более высоких усилий посадки для обеспечения плотного уплотнения.
Географическое положение сильно влияет на технические характеристики клапана. Стандартные клапаны выходят из строя в экстремальных условиях. Влага из выходящего пара конденсируется на седле клапана. При отрицательных температурах этот конденсат превращается в твердый лед. Лед приклеивает поддон к сиденью. Резервуар не может дышать и впоследствии разрывается во время следующего цикла закачки.
В регионах, склонных к низким температурам, требуется всепогодный дыхательный клапан . Эти специализированные агрегаты имеют особые функции защиты от замерзания. Ищите поддоны с покрытием из ФЭП или ПТФЭ и гибкие диафрагмы, которые предотвращают прилипание льда. Специальные погодные кожухи защищают движущиеся компоненты от снега и ледяного дождя. В условиях экстремально отрицательного климата на предприятиях используются корпуса клапанов с паровой рубашкой или с электрическим обогревом. Эти активные нагревательные элементы гарантируют, что сиденья останутся незамерзающими круглый год.
Различные отрасли промышленности сталкиваются с уникальными проблемами регулирования и эксплуатации. Конфигурации клапанов адаптируются к требованиям конкретного сектора. Универсальный подход не работает при хранении бестарных жидкостей.
Нефтеперерабатывающие заводы обрабатывают огромные объемы легколетучих и легковоспламеняющихся жидкостей. Дыхательный клапан для резервуаров для хранения нефти и нефтехимии должен легко интегрироваться с другими системами безопасности. Эти клапаны редко выпускают воздух напрямую в атмосферу из-за строгих законов о выбросах ЛОС, применяемых природоохранными агентствами.
Инженеры направляют выхлопные газы клапана в установки улавливания паров (УУП) или факельные коллекторы. Для этого требуются фланцевые конфигурации с закрытой вентиляцией. Кроме того, в этих резервуарах часто используется подушка из инертного газа. Вакуумная сторона клапана всасывает азот вместо атмосферного воздуха. Это предотвращает образование взрывоопасных кислородных смесей внутри парового пространства. Обязательно наличие взрывозащищенного исполнения и встроенных пламегасителей. Пламегаситель расположен непосредственно под клапаном. В нем используется гофрированный металлический ленточный элемент для гашения фронта пламени, предотвращающего попадание внешнего огня обратно в резервуар.
Химические заводы хранят высокореактивные, токсичные или коррозийные вещества. Стандартные клапаны из алюминия или углеродистой стали быстро растворяются в таких средах. предприятиям требуются узкоспециализированные, устойчивые к коррозии Для работы с агрессивными отходящими газами дыхательные клапаны вентиляции резервуаров .
Инженеры выбирают корпуса клапанов из хастеллоя, монеля или полностью из ПТФЭ. Токсичные пары не могут локально выходить на крышу резервуара. Трубопроводные конструкции улавливают выхлопные газы и направляют их в химические скрубберы или термические окислители. Требования к герметизации исключительно строгие. Даже незначительные неорганизованные выбросы представляют серьезную опасность для здоровья персонала станции. Клапаны с пилотным управлением часто используются в химической промышленности благодаря своим превосходным герметичным уплотнениям и точным допускам открытия.
Санитарные применения отдают приоритет чистоте, а не работе с экстремальными давлениями. Дыхательный клапан для резервуарных установок в этих отраслях должен предотвращать биологическое загрязнение. Стандартные промышленные клапаны содержат щели, резьбу и грубые отливки, в которых быстро размножаются бактерии.
Санитарные клапаны имеют тщательно отполированную поверхность из нержавеющей стали 316L со специальными значениями Ra (средняя шероховатость). В них используются трехзажимные соединения вместо стандартных промышленных фланцев для быстрого снятия. Внутренняя конструкция должна быть полностью самодренируемой. Это обеспечивает совместимость с очисткой на месте (CIP) и стерилизацией на месте (SIP). Вакуумная сторона часто включает в себя стерильные фильтры. Когда резервуар всасывает воздух во время откачки, фильтр удаляет переносимые по воздуху микробы. Это защищает чистоту пищевых продуктов, напитков или фармацевтических продуктов.
Приобретение подходящего клапана решает только половину проблемы. Неправильная установка или небрежное обслуживание гарантируют возможный выход из строя. Выполнение полевых работ требует строгих протоколов и опытного персонала.
Расположение клапана определяет успех технического обслуживания. Дыхательные клапаны требуют регулярного физического осмотра. Инженеры должны стратегически расположить их на крыше резервуара. Техническим специалистам нужны безопасные и плоские платформы доступа. Установка клапана возле незащищенного края крыши создает серьезную опасность падения. Если до клапана трудно добраться, бригады технического обслуживания проигнорируют его. Обеспечьте свободный доступ к подъемному оборудованию. Большие чугунные или стальные краны невероятно тяжелы. Техники не могут безопасно переносить их по вертикальным лестницам в клетках. Обеспечьте правильные фланцевые соединения, которые идеально сочетаются с патрубком резервуара. При креплении алюминиевого клапана к стальному фланцу технические специалисты должны использовать звездообразную последовательность затяжки. Неравномерное закрепление болтов деформирует мягкое алюминиевое основание, необратимо деформируя седло клапана и вызывая бесконечные утечки.
Ошибки в выборе размеров быстро проявляются в полевых условиях. Занижение размера – самая опасная ошибка. Клапан не может пропускать достаточно пара во время быстрого откачивания или внезапного ливня. Танк создает вакуум и проваливается внутрь. Превышение размера вызывает различные механические проблемы. Клапан увеличенного размера слегка открывается, мгновенно стравливает давление и захлопывается. Этот цикл быстро повторяется. Это явление называется «стук». Стук разрушает седла клапанов, повреждает поддоны и приводит к постоянным неорганизованным выбросам. Вы должны подобрать размер клапана для фактического рабочего расхода, а не только для теоретического максимального диаметра трубы.
Во время повседневных операций выездные специалисты сталкиваются с несколькими повторяющимися проблемами. Раннее выявление этих видов отказа предотвращает катастрофическое повреждение резервуара.
Залипание поддона: пары хранящегося продукта могут кристаллизоваться на седле клапана. В холодную погоду конденсат замерзает. Поддон прикрепляется к седлу и отказывается открываться во время давления.
Повреждение седла: Стук или абразивные частицы в потоке пара царапают точно обработанные седла. Это повреждение нарушает уплотнение и вызывает постоянную утечку паров.
Закупорка: птицы или насекомые строят гнезда внутри козырьков. Переносимый по воздуху мусор забивает защитные сетки от птиц. Эта закупорка ограничивает пропускную способность и делает клапан бесполезным.
Коррозия: Неправильная спецификация материала приводит к быстрой внутренней коррозии. Движущиеся части полностью блокируются, блокируя клапан в закрытом положении.
Профилактическое обслуживание обеспечивает эксплуатационную надежность. Установите базовые интервалы плановых проверок, строго руководствуясь рекомендациями API 2000 и местными условиями окружающей среды.
Проводите визуальный осмотр каждые три-шесть месяцев. Проверьте козырьки на наличие мусора. Убедитесь, что защитные экраны остаются прозрачными. Ищите видимые признаки внешней коррозии или утечки фланца основания. Ежегодно проводите комплексные стендовые испытания. Снимите клапан с резервуара, используя соответствующий подъемный механизм. Отнесите его в чистую мастерскую по техническому обслуживанию. Установите его на калиброванном испытательном стенде, оснащенном ротаметром и водяным манометром. Проверьте точное заданное давление как для напорных, так и для вакуумных поддонов. Измерьте скорость утечки чуть ниже заданного значения, чтобы убедиться, что она соответствует заводским спецификациям. Замените все эластомерные уплотнения, диафрагмы и прокладки перед повторной установкой устройства на крышу резервуара.
Защита инфраструктуры бестарного хранения требует строгой инженерной дисциплины и активного управления полем. Примите следующие немедленные меры для защиты ваших ресурсов хранения:
Соберите данные о конструкции резервуара, в частности максимально допустимое рабочее давление (MAWP) и пределы максимального расчетного вакуума.
Рассчитайте точные требования к тепловому и рабочему расходу, используя последние рекомендации API 2000, исходя из максимальной производительности вашего насоса.
Проверьте существующие установки на крыше на наличие признаков вибрации, протечек седла или ухудшения состояния окружающей среды.
Проконсультируйтесь со специализированным производителем клапанов, чтобы определить точный размер, выбор материала и совместимость эластомера для вашей конкретной среды.
О: Функциональной разницы нет. «Консервационный клапан» или «консервационное отверстие» — это просто еще один промышленный термин, обозначающий предохранительный клапан давления/вакуума (PVRV). Этот термин подчеркивает роль оборудования в сохранении ценной продукции за счет минимизации испарения и сокращения неорганизованных выбросов в атмосферу.
A: Дыхательные клапаны обеспечивают поток пара низкого давления и большого объема, необходимый для ежедневного атмосферного дыхания в резервуаре. Они работают в дюймах водного столба. Стандартные предохранительные клапаны предназначены для работы в аварийных ситуациях, связанных с жидкостью или газом под высоким давлением в сосудах под сильным давлением и работают в гораздо более высоких диапазонах PSI. Они используют совершенно другую внутреннюю механику.
О: Выбор размеров строго зависит от стандартов API 2000 или ISO 28300. Инженеры рассчитывают максимальную необходимую производительность вентиляции, принимая во внимание максимальные скорости закачки и откачки жидкости, температуру вспышки жидкости, а также максимальное тепловое расширение или сжатие, вызванное местными изменениями погоды.
Ответ: В холодном климате стандартные клапаны выходят из строя из-за замерзания внутреннего конденсата на седлах. Этот лед склеивает поддон, что приводит к разрыву резервуара или разрушению вакуума. В всепогодных моделях используются специальные покрытия, такие как ПТФЭ, и погодные кожухи, предотвращающие накопление льда и обеспечивающие непрерывную работу.
О: Отраслевые стандарты рекомендуют проводить визуальный внешний осмотр каждые три-шесть месяцев на предмет наличия мусора и повреждений. Полное снятие и внутренние стендовые испытания для проверки установленного давления и скорости утечек должны проводиться ежегодно, в зависимости от условий эксплуатации и местных нормативных требований.
А: Да. Большинство стандартных предохранительных клапанов давления/вакуума (PVRV) имеют двойное назначение. Они размещают как поддон для сброса давления, так и поддон для сброса вакуума в одном физическом блоке. Эта комбинированная конструкция позволяет одновременно справляться как с избыточным, так и с пониженным давлением, экономя при этом пространство на крыше резервуара.
