Что требуется для наличия пламегасителя обратного действия?

Пламегаситель обратного пламени представляет собой механический защитный барьер, предназначенный для предотвращения распространения пламени назад в трубопроводы или резервуары для хранения топлива. При воспламенении горючего газа фронт пламени быстро ускоряется по системе. Без немедленного физического вмешательства эта обратная вспышка достигает резервуаров для хранения грузов или закрытых моторных отсеков, вызывая массовые разрушения конструкций и серьезную угрозу безопасности. Выбор правильного устройства требует баланса между строгим соблюдением нормативных требований в морском и промышленном секторах и строгими требованиями к операционной эффективности. Инженеры и руководители объектов сталкиваются со сложной задачей управления собственными перепадами давления и скоростями потока без ущерба для запасов безопасности системы.

Это руководство представляет собой строгую основу для оценки, определения размеров и выбора именного защитного оборудования, необходимого для конкретных применений. Рассмотрены физические механизмы тушения пламени и конструктивные различия устройств горения и детонации. Вы узнаете, как ориентироваться в стандартах соответствия, рассчитывать компромиссные варианты падения давления и внедрять протоколы технического обслуживания, обеспечивающие долгосрочную эксплуатационную целостность.

• Соответствие зависит от контекста: требования диктуют, что пламегасители обратного пламени должны соответствовать конкретным нормативным стандартам в зависимости от применения (например, USCG для судовых бензиновых двигателей, API 2000/ISO 16852 для промышленных объектов).

• Дефлаграция или детонация: Выбор между стандартным пламегасителем дефлаграции и пламегасителем детонации полностью зависит от расстояния между потенциальным источником воспламенения и пламегасителем, которое определяет скорость пламени.

• Компромисс перепада давления: гофрированные металлические элементы, необходимые для тушения пламени, по своей сути ограничивают поток; конструкция системы должна учитывать это падение давления для поддержания эксплуатационной эффективности.

• Техническое обслуживание определяет срок службы: пламегаситель эффективен только в том случае, если элемент не загрязнен и не подвержен коррозии. Строгие протоколы проверки и очистки являются обязательными реалиями реализации.

Понимание пламегасителей обратного пламени: основные механизмы и критерии успеха

Формулировка проблемы

Обратный пожар возникает, когда неожиданное событие воспламенения заставляет фронт пламени двигаться в направлении, противоположном нормальному потоку газа или пара. В промышленных трубопроводах или судовых двигателях такое обратное распространение обусловлено быстрым расширением горючих газов. Стандартные механические обратные клапаны или стандартные воздушные фильтры полностью не могут предотвратить это распространение. Механические клапаны закрываются слишком медленно, чтобы остановить высокоскоростной фронт пламени. Стандартным фильтрам не хватает тепловой массы, необходимой для гашения реакции горения. При наличии легковоспламеняющихся газов или паров фронт пламени поглощает имеющееся топливо, постоянно ускоряясь, пока не достигнет большего топливного резервуара. Специальный пламегаситель специально разработан для прерывания этого физического процесса путем отвода тепла, необходимого для поддержания горения.

Как гофрированные элементы охлаждают и тушат пламя

Основным компонентом любого устройства предотвращения обратного возгорания является датчик пламени. Производители обычно изготавливают его из плотно намотанного, гофрированного ленточного элемента. Этот элемент делит основное сечение трубопровода на тысячи микроскопических капиллярных каналов. Физика тушения пламени полностью зависит от теплопередачи. Когда фронт пламени входит в гофрированный элемент, зигзагообразные узоры металлической сетки или ребер заставляют горящий газ разделяться на более мелкие потоки.

Огромная площадь поверхности металла поглощает тепловую энергию реакции горения. Быстро отводя тепло от газового потока, металлический элемент снижает температуру газа ниже точки самовоспламенения. Как только температура падает ниже этого порога, химическая реакция горения больше не может поддерживаться. Пламя мгновенно гаснет, не успев выйти на противоположную сторону устройства.

Определение успеха: пределы скорости и пороги падения давления

Основным критерием успеха этих устройств является ограничение скорости фронта пламени до безопасного, проверенного уровня при сохранении приемлемого потока газа во время нормальной работы. Отраслевые стандарты строго определяют максимально допустимую скорость в зависимости от конкретной газовой смеси, присутствующей в системе. Для количественной оценки инженеры полагаются на максимальный экспериментальный безопасный разрыв (MESG). MESG — это стандартизированное измерение, определяющее максимальный зазор между двумя параллельными металлическими поверхностями, который предотвращает прохождение определенного газового пламени.

Газы с высокой реакционной способностью имеют очень малую МЭЗГ и требуют чрезвычайно плотных, плотно скрученных элементов для гашения пламени. Газы с более низкой реакционной способностью имеют больший MESG, что позволяет использовать капиллярные каналы немного большего размера. Плотность обжимаемого элемента напрямую влияет на перепад давления на устройстве. Для успеха необходимо рассчитать точную плотность элементов, необходимую для остановки конкретной группы газов, сохраняя при этом падение давления ниже порогового значения, которое может привести к остановке двигателя или истощению промышленного нагнетателя.

Соответствие нормативным требованиям и отраслевые стандарты

Требования к морским судам и двигателям

Морская среда представляет собой уникальную опасность взрыва из-за скопления летучих паров топлива в закрытых помещениях корпуса. Береговая охрана США (USCG) соблюдает строгие правила, в частности § 25.35-1 46 CFR. Это требование требует контроля пламени на всех закрытых бензиновых двигателях, установленных после апреля 1940 года. Если двигатель дает обратный воспламенение через карбюратор без соответствующего пламегасителя, вырывающееся пламя может мгновенно воспламенить застоявшиеся пары трюма, что приведет к взрыву судна. Береговая охрана США требует, чтобы эти устройства прошли строгие испытания, чтобы гарантировать, что они выдерживают повторяющиеся удары без ухудшения характеристик.

Для подвесных моторов существует нормативное исключение. Поскольку подвесные моторы устанавливаются снаружи и по большей части остаются незакрытыми, пары топлива рассеиваются непосредственно в открытой атмосфере, а не собираются в замкнутом пространстве. Таким образом, они освобождаются от этого конкретного требования по контролю обратного огня. Однако для бортовых двигателей и двигателей с кормовым приводом модификация установленных на заводе пламегасителей создает серьезные юридические риски и риски для безопасности. Руководители предприятий и владельцы лодок никогда не должны изменять корпус или прокладывать шланги вентиляции картера дистанционно в обход пламегасителя. Удаленная маршрутизация создает явный источник возгорания, сводя на нет сертификацию безопасности и подвергая судно экстремальному риску взрыва.

Промышленные стандарты технологической безопасности

В области безопасности промышленных процессов линзы оценки очень сложны из-за непрерывного потока летучих химикатов и различной геометрии труб. Соответствие регулируется международными стандартами, такими как ISO 16852, стандарт API 2000 и директивами ATEX. Эти структуры диктуют исчерпывающие протоколы тестирования, которые устройства должны пройти перед установкой.

1. Испытание на горение на выносливость: элемент должен выдерживать постоянное пламя, стабилизированное на его поверхности, в течение определенного времени, не допуская обратного отражения на защищаемую сторону.

2. Испытание на предотвращение обратного удара: устройство подвергается повторным возгораниям при различных давлениях, чтобы гарантировать, что обжатый элемент сохраняет свою структурную целостность и способность к закалке.

3. Проверка скорости потока. Производители должны предоставлять точные данные о скорости потока и перепаде давления, чтобы инженеры могли выбрать устройство, которое идеально соответствует конкретным опасностям их химического перерабатывающего предприятия.

Дефлаграция против детонации: выбор подходящей категории пламегасителя

Концевые и встроенные пламегасители дефлаграции

Дефлаграция относится к дозвуковому распространению пламени, при котором волна горения распространяется медленнее, чем скорость звука в несгоревшем газе. Пламя возникает в первую очередь за счет теплового расширения горящих газов. Ограничители дефлаграции справляются с такими событиями с более низкой скоростью и низким давлением. Ограничители дефлаграции на конце линии устанавливаются непосредственно на выходе из атмосферы резервуара для хранения или технологического резервуара. Они предотвращают попадание в резервуар внешнего пламени, такого как удар молнии или внешний пожар.

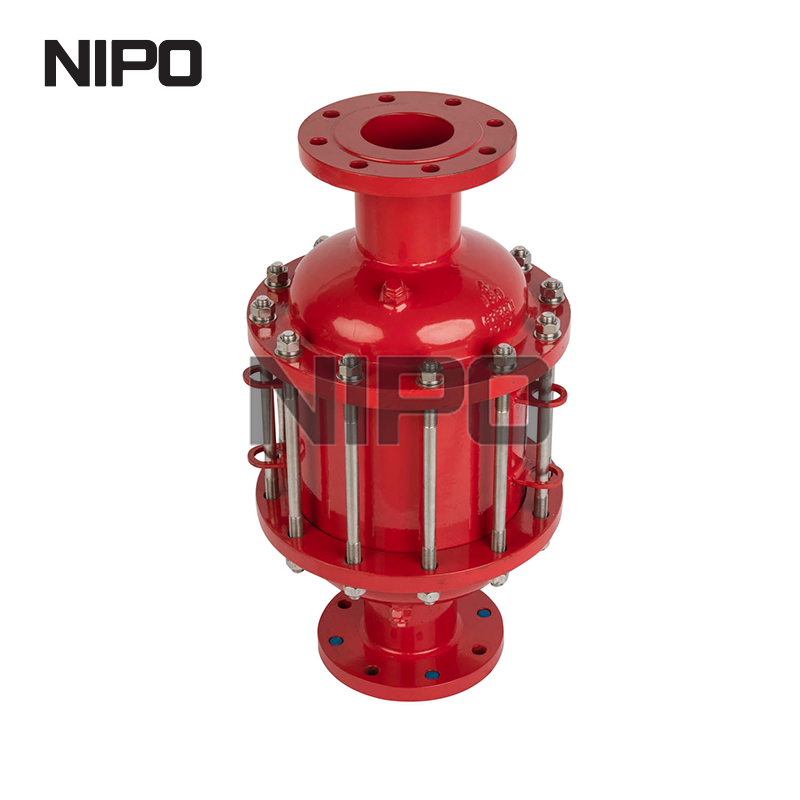

Линейные пламегасители устанавливаются внутри трубопроводной системы. К поточным дефлаграционным устройствам применяются строгие правила размещения. Они должны быть расположены очень близко к потенциальному источнику возгорания. Если расстояние разбега (длина трубы между источником воспламенения и пламегасителем) слишком велико, пламя выходит за пределы расчетных пределов устройства, что делает его бесполезным.

Когда следует использовать детонационный пламегаситель

Если фронт пламени проходит через трубу достаточной длины, турбулентность и повышение давления приводят к быстрому ускорению пламени. Это ускорение вызывает переход горения в детонацию (ДДТ). Детонация — это сверхзвуковое распространение пламени, сопровождающееся массивной ударной волной высокого давления. Стандартные элементы горения будут мгновенно уничтожены кинетической энергией детонации.

Если конфигурация трубопроводов не позволяет установить пламегаситель вблизи источника возгорания, инженеры должны выбрать пламегаситель детонационного типа . Эти сверхмощные устройства имеют сильно усиленные корпуса, увеличенную длину пламенных ячеек и прочные конструктивные опоры. Они предназначены для поглощения экстремальной кинетической энергии, ослабления ударной волны и одновременного гашения сверхзвукового пламени.

Оценка встроенного пламегасителя для трубопроводов повышенного риска

Сложные промышленные объекты, такие как установки улавливания паров или коллекторы факельного газа, имеют длинные извилистые трубопроводы, где весьма вероятно ускорение пламени. В этих сценариях высокого риска обязательно использование Критерии оценки для этих конкретных приложений сосредоточены на возможностях двунаправленной защиты. Поскольку источники воспламенения в сложных коллекторах могут возникать с разных сторон, устройство должно быть сертифицировано для предотвращения детонации, приближающейся с любой стороны. Инженеры должны оценить способность корпуса поглощать ударную волну, чтобы гарантировать, что физическое воздействие детонации не повредит расположенным ниже по потоку клапанам, датчикам или соединениям труб. линейного пламегасителя .

Аспекты технической оценки: характеристики и эксплуатационные результаты

Перепад давления и компромисс между эффективностью системы

Фундаментальной инженерной задачей при выборе оборудования для предотвращения обратного воспламенения является управление соотношением между плотностью пламенной ячейки и результирующим перепадом давления на элементе. Для безопасного гашения легколетучих газов обжимной элемент должен иметь очень маленькие капиллярные отверстия. Эти небольшие отверстия по своей сути ограничивают поток газа, создавая перепад давления. Инженеры анализируют данные о давлении и скорости, предоставленные производителями, чтобы рассчитать допустимую потерю давления.

Если падение давления слишком велико, судовые двигатели лишаются необходимого всасываемого воздуха, что приводит к перенасыщению условий работы и остановке двигателя. В промышленности из-за чрезмерного падения давления воздуходувки и компрессоры потребляют значительно больше энергии для поддержания требуемой скорости потока. Точная основа включает в себя сопоставление максимального расхода системы с кривыми расхода производителя, чтобы гарантировать, что выбранный размер обжима обеспечивает безопасность без ущерба для эксплуатационной эффективности.

Выбор материала для агрессивных сред

Долгосрочная надежность жаровой ячейки и корпуса полностью зависит от правильного выбора материала, адаптированного к рабочей среде. Если гофрированная лента подвергается коррозии, капиллярные каналы расширяются, пропуская пламя, или разрушаются, полностью блокируя поток.

• Алюминий легкий и экономичный. Оно подходит для стандартных воздухозаборников судовых двигателей, работающих в пресноводной среде, где риск коррозии минимален.

• Нержавеющая сталь 316L является базовым требованием для большинства промышленных применений и морской среды с морской водой. Он обеспечивает превосходную стойкость к общей коррозии и точечной коррозии от солевых брызг.

• Хастеллой или другие специализированные сплавы обязательны при работе с высококислотными промышленными газами, такими как сероводород, в биогазовых операциях. Стандартная нержавеющая сталь быстро разрушается в таких суровых химических условиях.

Ограничения по размерам и конфигурации трубопроводов

Правильный размер выходит за рамки соответствия диаметру трубы. Это требует строгого соблюдения правил соотношения длины и диаметра (L/D), определенных во время сертификационных испытаний устройства. Соотношение L/D определяет максимально допустимое расстояние между источником воспламенения и пламегасителем. Установка устройства за пределами этого проверенного расстояния аннулирует сертификат безопасности.

Конфигурация трубопроводов сильно влияет на ускорение пламени. Изгибы труб, колена, клапаны и переходы в поперечном сечении между источником воспламенения и пламегасителем создают турбулентность. Эта турбулентность резко увеличивает скорость пламени. Инженеры должны учитывать эти геометрические ограничения. Система с несколькими коленами под углом 90 градусов часто требует применения более надежного детонационного устройства, даже если расстояние по прямой кажется коротким.

Специализированные области применения: пламегасители для газораспределительных энергетических систем.

Уникальные риски при производстве биогаза, синтез-газа и водорода

Переход к децентрализованному производству электроэнергии приводит к появлению сложных газовых смесей, которые бросают вызов стандартному оборудованию безопасности. Пламегаситель для газораспределенных энергетических систем должен работать с различными составами биогаза, синтез-газа и смесей водорода. Эти операции представляют собой уникальные риски, поскольку состав газа колеблется в зависимости от сырья в анаэробных варочных котлах или производительности электролизеров.

Водород обладает чрезвычайно высокой скоростью горения и очень низким MESG. При увеличении содержания водорода в распределенной энергетической системе стандартные элементы группы IIA или IIB становятся совершенно неэффективными. Инженеры должны выбирать узкоспециализированные, плотно обжатые элементы группы IIC, предназначенные специально для тушения водородного пламени. Это гарантирует, что система остается защищенной независимо от композиционных изменений во время повседневной работы.

Интеграция с клапанами сброса давления и системами вентиляции.

В распределенных хранилищах энергии и установках анаэробного сбраживания пламегасители редко работают изолированно. Они сочетаются с предохранительными клапанами давления/вакуума (PVRV) для обеспечения комплексной безопасности системы. PVRV управляет нормальным тепловым дыханием и колебаниями рабочего давления в резервуаре-хранилище. Пламегаситель расположен под ним, чтобы предотвратить попадание внешних атмосферных источников воспламенения в паровое пространство.

Такая интеграция требует тщательного расчета. Суммарное падение давления как на PVRV, так и на датчике пламени должно оцениваться вместе. Если совокупное ограничение слишком велико, в резервуаре возникают опасные условия избыточного давления или вакуума во время быстрых циклов наполнения или опорожнения, что может привести к разрыву или взрыву резервуара.

Риски внедрения и реалии обслуживания

Засорение, засорение и деградация элементов

Наиболее распространенной причиной отказа любой системы предотвращения обратного возгорания является скопление твердых частиц внутри обжатого элемента. Поскольку капиллярные каналы микроскопические, они действуют как непреднамеренные фильтры, улавливая пыль, грязь, несгоревшие углеводороды и технологические частицы. Это загрязнение изменяет перепад давления в устройстве, ограничивая поток и заставляя компрессоры системы работать интенсивнее.

Сильное засорение снижает эффективность охлаждения металлической массы. Если частицы накапливаются, они создают локальные горячие точки внутри элемента во время обратного удара. Эти горячие точки сохраняют достаточно тепловой энергии, чтобы вызвать самовоспламенение газа на защищенной стороне трубопровода, что приводит к катастрофическому обходу защитного барьера.

Протоколы проверок и процедуры очистки

Поддержание эксплуатационной целостности требует реалистичного и обоснованного графика технического обслуживания. На предприятиях должен осуществляться постоянный мониторинг перепада давления на пламегасителе. Внезапное увеличение падения давления является основным индикатором загрязнения элемента. Процедуры очистки должны выполняться с особой осторожностью.

1. Изолируйте и сбросьте давление. Перед открытием корпуса надежно заблокируйте систему трубопроводов и убедитесь, что все опасные газы удалены.

2. Извлеките элемент: Осторожно извлеките пламенный элемент, не ударяя его о стенки корпуса, что может привести к повреждению внешних зажимов.

3. Очистка растворителем или ультразвуковая очистка: погрузите элемент в одобренный химический растворитель или ультразвуковую ванну. Никогда не используйте механические проволочные щетки или струю воздуха под высоким давлением, так как они сгибают тонкие гофрированные ленты и разрушают закалочные зазоры.

4. Осмотр на наличие повреждений: поднесите очищенный элемент к источнику света. Если какие-либо капиллярные каналы кажутся раздавленными, деформированными или корродированными, элемент не подлежит ремонту и его необходимо выбросить.

5. Переустанавливайте с новыми прокладками. Во время повторной сборки всегда используйте свежие прокладки OEM, чтобы предотвратить неорганизованные выбросы и обеспечить надлежащее уплотнение.

Снижение рисков неправильной установки

Даже самое надежное детонационное устройство выйдет из строя, если его неправильно установить. Основной риск при установке заключается в игнорировании сертифицированного соотношения L/D на расстоянии от потенциального источника возгорания. Модификации на месте, такие как добавление удлинителей труб для облегчения доступа для обслуживания, выталкивают устройство за пределы сертифицированного расстояния запуска. Это позволяет воспламенению перейти в детонацию, на которую устройство не рассчитано.

Бригады технического обслуживания должны строго использовать запасные части, сертифицированные OEM. Замена более дешевого несертифицированного элемента на сертифицированный корпус приводит к аннулированию всех нормативных требований. Это приводит к непредсказуемому падению давления и характеристикам гашения в системе безопасности, подвергая риску весь объект.

Заключение

Выбор пламегасителя обратного пламени является высокотехнологичным инженерным решением. Это требует точного соответствия конкретного состава газа, точной геометрии трубопровода и строгих нормативных стандартов. Используйте простые пламегасители для морских карбюраторов и короткие атмосферные воздухоотводчики, но немедленно переходите к надежным линейным детонационным устройствам для протяженных промышленных трубопроводов, где возможно ускорение пламени. Чтобы обеспечить полную безопасность и эффективность работы системы, выполните следующие действия:

• Проверьте текущие конфигурации трубопроводов, чтобы убедиться, что все установленные устройства находятся в пределах сертифицированных пределов соотношения L/D.

• Запросите у производителей конкретные кривые расхода, скорости и падения давления, чтобы гарантировать, что выбранный элемент не приведет к остановке двигателей или отказу воздуходувок.

• Внедрите строгий график мониторинга перепада давления, чтобы обнаружить загрязнение элемента до того, как оно поставит под угрозу эффективность охлаждения.

• Проконсультируйтесь со специальным инженером по технологической безопасности при работе с переменными газовыми смесями, особенно содержащими водород или синтез-газ.

Часто задаваемые вопросы

Вопрос: Какова основная цель пламегасителя обратного пламени?

О: Основная цель — предотвратить движение фронта пламени назад в систему, богатую топливом, например, в резервуар для хранения или впуск двигателя. В нем используется плотно намотанный, гофрированный металлический элемент для поглощения тепла, быстрого охлаждения горючего газа ниже температуры самовоспламенения и мгновенного гашения пламени.

Вопрос: В чем разница между дефлаграционным и детонационным пламегасителем?

A: Пламегаситель дефлаграции останавливает дозвуковое распространение пламени, вызванное тепловым расширением. Детонационный пламегаситель усилен, чтобы остановить сверхзвуковое пламя, сопровождаемое ударными волнами высокого давления. Требуемый тип полностью зависит от расстояния трубы от источника возгорания, от которого зависит, насколько быстро может ускоряться пламя.

Вопрос: Требуются ли по закону пламегасители для всех судовых бензиновых двигателей?

Ответ: Согласно правилам USCG 46 CFR § 25.35-1, они по закону требуются на всех закрытых бензиновых двигателях, установленных после апреля 1940 года, для предотвращения взрывов трюма. Подвесные моторы явно освобождаются от этого требования, поскольку они устанавливаются снаружи и не задерживают пары топлива в закрытых помещениях.

Вопрос: Как рассчитать падение давления на пламегасителе?

О: Инженеры рассчитывают падение давления, используя конкретные кривые расхода, предоставленные производителем. Эти расчеты учитывают плотность газа, максимальную скорость потока в системе, максимально допустимую скорость и точный размер обжима элемента, необходимый для закалки этой конкретной группы газа.

Вопрос: Можете ли вы модифицировать установленный на заводе пламегаситель или его шланги?

О: Нет. Модификация корпуса, изменение внутреннего элемента или удаленная прокладка шлангов вентиляции картера мгновенно аннулируют все сертификаты безопасности. Эти несанкционированные модификации создают серьезный риск взрыва, создавая обходные маршруты или создавая новые, неконтролируемые удаленные источники воспламенения внутри системы.

Вопрос: Как часто следует очищать или заменять элемент пламегасителя?

О: Частота очистки полностью зависит от уровня твердых частиц в рабочей среде. Предприятия должны регулярно контролировать перепад давления на устройстве. Если из-за загрязнения перепад давления превышает базовый уровень, элемент необходимо очистить с использованием утвержденных растворителей или заменить, если он деформирован.
